Reparaturanleitung für Steuerkettenantrieb Ford Fusion 2.3L (2008)

Detaillierte Werkstattanleitung für den Aus- und Einbau der Steuerkettenkomponenten beim 2008 Ford Fusion 2.3L Motor. Enthält wichtige Sicherheitshinweise, Drehmomentspezifikationen und Arbeitsschritte.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Anleitung beschreibt den Aus- und Einbau des Steuerkettenantriebs beim 2.3L Motor. Wichtig ist die Verwendung von Spezialwerkzeugen zur Arretierung der Wellen, da das Kurbelwellenrad reibschlüssig montiert ist. S. 1, 3, 6

Wichtigste Schritte

  • Arretierung der Kurbel- und Nockenwelle S. 1, 2, 6
  • Sicherung des Steuerkettenspanners S. 1, 5

Technische Daten

Parameter Wert Hinweis Seiten
Drehmoment Führung/Spanner 10 Nm Anzugsdrehmoment S. 3, 5
Drehmoment Nockenwellenschrauben 72 Nm Anzugsdrehmoment S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (4) Weniger anzeigen

Wichtige Informationen zur Reparatur

Dieses Dokument beschreibt das Verfahren für den Aus- und Einbau der Steuerkettenkomponenten bei einem 2008 Ford Fusion mit 2.3L Motor. Wichtiger Hinweis: Die Kurbelwellenriemenscheibe und das Kurbelwellen-Steuerkettenrad sind nicht mit einer Passfeder gesichert, sondern werden durch Reibung gehalten (unter Verwendung von Diamantscheiben). Das Lösen der Riemenscheibenschraube führt dazu, dass sich das Steuerkettenrad löst. Vor Arbeiten, die das Lösen dieser Schraube erfordern, müssen Kurbelwelle und Nockenwellen zwingend mit Spezialwerkzeugen arretiert werden, um schwere Motorschäden zu vermeiden.

Sicherheitshinweise

  • Sauberkeit ist bei Motorreparaturen extrem wichtig. Fremdkörper in Ölkanälen, Kühlmittelkanälen oder der Ölwanne können zum Motorschaden führen.
  • Verwenden Sie die Nockenwellen-Ausrichtplatte nur zur Ausrichtung, nicht um den Motor gegen Drehung zu blockieren.
  • Verwenden Sie zum Blockieren der Nockenwellen die dafür vorgesehenen Flächen an den Nockenwellen.

Ausbau der Steuerkettenkomponenten

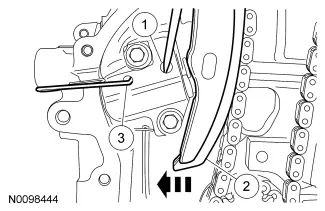

Sicherung des Steuerkettenspanners mit einer Büroklammer
Sicherung des Steuerkettenspanners mit einer Büroklammer

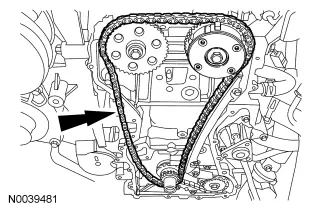

Steuerkette und Nockenwellenräder
Steuerkette und Nockenwellenräder
  1. Fahrzeug in Neutralstellung auf eine Hebebühne bringen.
  2. Vordere Motorabdeckung entfernen.
  3. Steuerkettenspanner komprimieren: Mit einem kleinen Dorn den Ratschenmechanismus lösen und halten, dann den Spanner durch Drücken des Steuerkettenarms komprimieren. Mit einer Büroklammer in der Bohrung sichern.
  4. Die 2 Schrauben und den Steuerkettenspanner entfernen.
  5. Spannerarm, Steuerkette und Kettenführung (2 Schrauben) entfernen.
  6. Nockenwellen-Ausrichtplatte anbringen. Nockenwellen an den dafür vorgesehenen Flächen gegen Drehung sichern und die Schraube sowie das Nockenwellenrad entfernen.

Einbau der Steuerkettenkomponenten

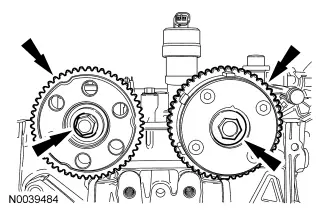

Installation der Nockenwellenräder
Installation der Nockenwellenräder
Sicherung des Spanners mit Büroklammer
Sicherung des Spanners mit Büroklammer
  1. Nockenwellenräder und Schrauben installieren (noch nicht festziehen).
  2. Steuerkettenführung mit den 2 Schrauben installieren (Drehmoment: 10 Nm).
  3. Steuerkette und Spannerarm installieren.
  4. Falls der Spanner nicht in komprimierter Position fixiert ist: Spanner im Schraubstock komprimieren, Ratschenmechanismus lösen, in das Gehäuse drücken und mit einer Büroklammer sichern.
  5. Steuerkettenspanner mit den 2 Schrauben installieren (Drehmoment: 10 Nm). Büroklammer entfernen, um den Kolben freizugeben.
  6. Nockenwellenschrauben unter Verwendung der Nockenwellen-Ausrichtplatte und Fixierung der Nockenwellen festziehen (Drehmoment: 72 Nm).
  7. Vordere Motorabdeckung wieder anbringen.

Technische Daten

  • Drehmoment Steuerkettenführung/Spanner: 10 Nm (89 lb-in)
  • Drehmoment Nockenwellenschrauben: 72 Nm (53 lb-ft)

Praktische Hilfe

Typische Probleme

Kurbelwellen-Steuerkettenrad löst sich

Das Rad ist nicht verkeilt, sondern reibschlüssig montiert. Vor dem Lösen der Riemenscheibenschraube müssen Kurbelwelle und Nockenwellen zwingend mit Spezialwerkzeugen arretiert werden.

Spanner lässt sich nicht installieren

Der Spanner muss im komprimierten Zustand mit einer Büroklammer fixiert werden, bevor er eingebaut wird.

Vor der Verwendung

  • Spezialwerkzeuge zur Arretierung von Kurbel- und Nockenwelle bereitstellen
  • Fahrzeug auf Hebebühne in Neutralstellung bringen
  • Sauberkeit des Arbeitsbereichs sicherstellen
  • Büroklammer zum Sichern des Spanners bereithalten
Mehr anzeigen Weniger anzeigen

Abbildungen und Diagramme

  • Die Abbildungen zeigen die Arretierung des Spanners mittels Büroklammer.
  • Die Diagramme verdeutlichen die Position der Schrauben an der Steuerkettenführung und den Nockenwellenrädern.
