Installationsanleitung für Zylinderkopf Toyota 1PZ, 1HZ und 1HD-T
Detaillierte Installationsanleitung für den Zylinderkopf der Toyota-Motoren 1PZ, 1HZ und 1HD-T. Enthält Anweisungen zur Messung des Kolbenüberstands und zur Auswahl der korrekten Zylinderkopfdichtung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um die richtige Zylinderkopfdichtung auszuwählen, messen Sie den Kolbenüberstand jedes Zylinders an zwei Stellen, bilden Sie den Durchschnitt und wählen Sie basierend auf dem höchsten Wert die passende Dichtung (Typ 1, 3 oder 5) gemäß der Tabelle im Handbuch aus. S. 1, 2
Wichtigste Schritte
- Messung des Kolbenüberstands durchführen S. 1
- Zylinderkopfdichtung auswählen S. 2
Probleme und Lösungen
Kolbenüberstand außerhalb der Spezifikationen
Kolben- und Pleuelstangenbaugruppe ausbauen und neu installieren.
S. 1Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kolbenüberstand 1PZ/1HZ | 0.405-0.655 mm | Zulässiger Bereich für Kolbenüberstand | S. 1 |
| Kolbenüberstand 1HD-T | 0.475-0.725 mm | Zulässiger Bereich für Kolbenüberstand | S. 1 |
Wo es im PDF steht
- Messung des Kolbenüberstands S. 1
- Auswahl der Zylinderkopfdichtung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt den Prozess der Zylinderkopfinstallation für die Motorenmodelle Toyota 1PZ, 1HZ und 1HD-T. Der kritische Schritt vor der Montage ist die korrekte Messung des Kolbenüberstands, um die passende Zylinderkopfdichtung auszuwählen. Die Verwendung der falschen Dichtung kann zu Motorschäden führen.

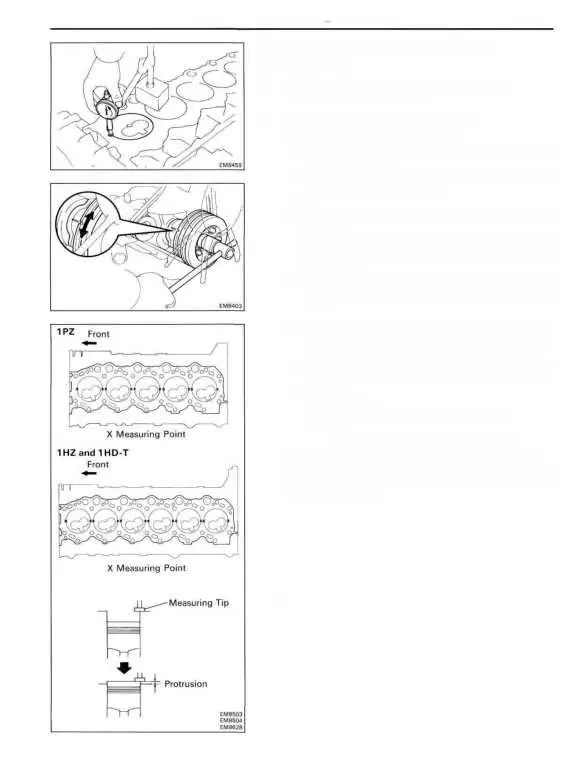

Messung des Kolbenüberstands
Um den Kolbenüberstand zu bestimmen, gehen Sie wie folgt vor:
- Reinigen Sie den Zylinderblock gründlich.
- Stellen Sie den Kolben des zu messenden Zylinders knapp vor den oberen Totpunkt (TDC).
- Platzieren Sie eine Messuhr auf dem Zylinderblock und stellen Sie diese auf 0 mm ein.
- Stellen Sie sicher, dass die Messspitze rechtwinklig zur Dichtfläche des Zylinderblocks und zum Kolbenkopf steht.
- Finden Sie den höchsten Punkt des Kolbenüberstands, indem Sie die Kurbelwelle langsam im und gegen den Uhrzeigersinn drehen.
- Messen Sie jeden Zylinder an zwei Stellen. Führen Sie insgesamt zehn Messungen (bei 1PZ) oder zwölf Messungen (bei 1HZ und 1HD-T) durch.
- Verwenden Sie den Durchschnitt der beiden Messungen pro Zylinder als Wert für den Kolbenüberstand.
Spezifikationen für den Kolbenüberstand:
- 1PZ und 1HZ: 0,405–0,655 mm
- 1HD-T: 0,475–0,725 mm
Wenn der Überstand nicht innerhalb der Spezifikationen liegt, muss die Kolben- und Pleuelstangenbaugruppe aus- und wieder eingebaut werden.

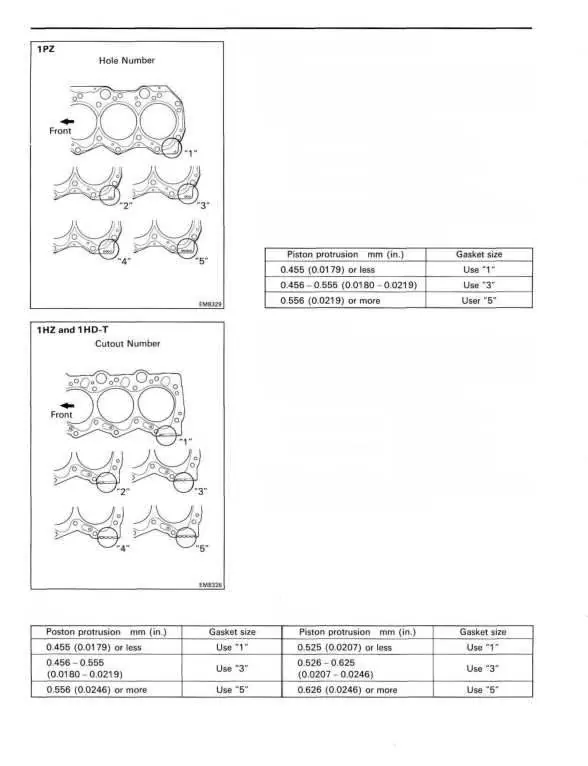

Auswahl der Zylinderkopfdichtung
Es gibt werkseitig fünf Arten von Zylinderkopfdichtungen (gekennzeichnet durch Loch- oder Ausschnittnummern), für Ersatzteile sind jedoch nur die Typen 1, 3 und 5 verfügbar.
- Wählen Sie den größten gemessenen Kolbenüberstandswert aus.
- Verwenden Sie die entsprechende Tabelle für Ihr Motormodell (1PZ, 1HZ oder 1HD-T), um die passende Dichtungsgröße (1, 3 oder 5) zu bestimmen.
- Beachten Sie die spezifischen Dickenangaben für die Dichtungen der jeweiligen Motorentypen, die in den Tabellen aufgeführt sind.
