Technisches Handbuch für Ford 10R80, 10R100 und 10R60 Getriebe

Wichtige Informationen zur Getriebeauswahl

Dieses Dokument dient als technischer Leitfaden für die Auswahl und Anwendung von Ford 10R80, 10R100 und 10R60 Getrieben, insbesondere für V8-Motorumbauten. Es enthält Details zu Spendergetrieben, Kupplungskonfigurationen und Ventilgehäuse-Kompatibilität.

Getriebeauswahl für V8-Swaps

Die Wahl des richtigen Getriebes hängt vom Motortyp ab. Das 10R100 Getriebe wird für Godzilla-Motoren empfohlen, während für Coyote- und Modular-Motoren oft 10R80-Einheiten aus F150 oder Mustang-Modellen bevorzugt werden. Achten Sie auf die Unterschiede zwischen M-Shift (manuelle Schaltung) und E-Shift (elektronische Schaltung).

Kupplungs-Reibscheiben

Die Anzahl der Kupplungs-Reibscheiben variiert je nach Getriebemodell und Anwendung. Das 10R80-1 Getriebe gilt als die stärkste Konfiguration, während das 10R80 2.3L-2 die leichteste Ausführung darstellt.

Ventilgehäuse und Anwendung

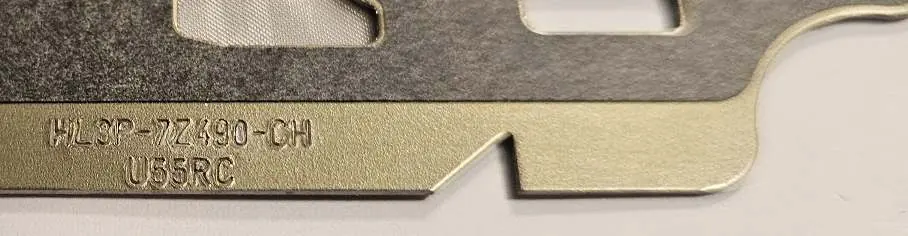

Die Ventilgehäuse-Typen (A, C, D, E, F, J, K) unterscheiden sich durch ihre Funktionen wie manuelle oder elektronische Schaltung, TCC-Dämpfer und thermische Bypass-Ventile. Die Identifizierung erfolgt über das Kerbmuster der Trennplatte.

Merkmale der Ventilgehäuse

• Manual Shift (M-Shift): Ermöglicht die Verwendung herkömmlicher Schalthebel.
• Electronic Shift (E-Shift): Erfordert ein elektronisches Steuermodul; kann bei neueren Modellen oft auf M-Shift umgebaut werden.
• Thermal Bypass Valve: Nur bei 2018-2023 Mustang-Modellen vorhanden; dient der schnelleren Erwärmung des Getriebes.
• Engine Start-Stop: In fast allen 10R80 und 10R60 vorhanden (außer 2018-2023 Mustang); muss für OEM-Anwendungen beibehalten werden.
