Installationsanleitung für das Kühlmittelstand-Sensorsystem Ford 17S09-S3

Detaillierte Installationsanleitung für das Kühlmittelstand-Sensorsystem bei betroffenen Ford-Fahrzeugen (1.6L EcoBoost). Enthält Demontage, Montage, Programmierung und technische Spezifikationen für den Sicherheitsrückruf 17S09-S3.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung beschreibt die Nachrüstung des Kühlmittelstand-Sensorsystems bei Ford-Fahrzeugen mit 1.6L EcoBoost-Motor im Rahmen des Sicherheitsrückrufs 17S09-S3. S. 1

Wichtigste Schritte

  • Kühlsystem-Drucktest durchführen S. 9, 42
  • PCM- und GWM-Module neu programmieren S. 44

Erste Inbetriebnahme

  • Kühlmittelstand-Sensor-Check über IDS durchführen S. 44, 45

Probleme und Lösungen

Programmierung führt zu leerem Modul

Originale IDS-Sitzung wiederherstellen, niemals löschen.

S. 19

Wartung und Reset

  • Kühlsystem entlüften S. 43, 45

Technische Daten

Parameter Wert Hinweis Seiten
Thermostat 82°C Betriebstemperatur S. 23

Wo es im PDF steht

  • Werkzeugliste S. 2
  • Verfahren A: Demontage S. 3
  • Verfahren G: Thermostat S. 23
  • Verfahren L: Zusammenbau S. 41
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Anweisungen für den Sicherheitsrückruf 17S09-S3. Ziel ist die Installation eines Kühlmittelstand-Sensorsystems bei Fahrzeugen mit 1.6L EcoBoost-Motor, um Überhitzungsschäden am Zylinderkopf zu vermeiden. Die Reparatur umfasst die Demontage von Ansaugkomponenten, den Austausch von Thermostat und Bypass-Ventil, die Installation eines neuen Kabelbaums sowie die Neuprogrammierung der Fahrzeugmodule.

Benötigte Werkzeuge

Für die Durchführung der Reparatur ist ein umfangreiches Set an Werkzeugen erforderlich, darunter:

  • 1/4" und 3/8" Antriebsratschen
  • Verschiedene Steckschlüsseleinsätze (7mm, 8mm, 10mm, 11mm, 12mm, 13mm, 15mm, 18mm)
  • Torx-Einsätze (E8, T-30)
  • Drehmomentschlüssel (1/4", 3/8", 1/2")
  • Kühlmitteldruckprüfer und Vakuumbefüllgerät
  • IDS-Diagnosegerät mit Software-Release 108.03 oder höher

Verfahren

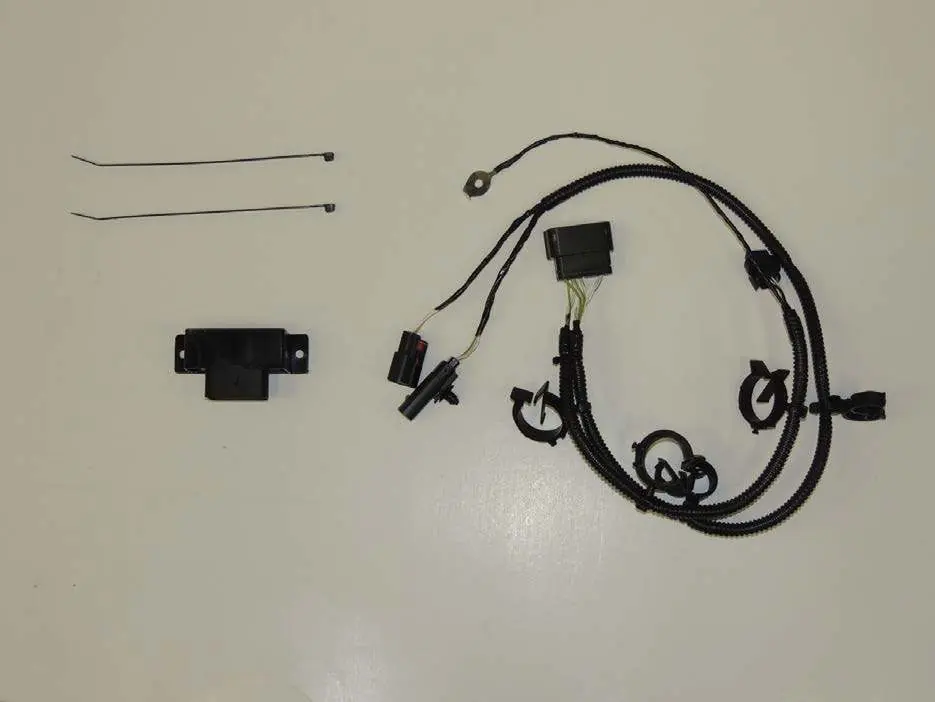

Teile für die Installation des Kühlmittel-Standrohr-Kabelbaums
Teile für die Installation des Kühlmittel-Standrohr-Kabelbaums
Teile für den Thermostat-Austausch
Teile für den Thermostat-Austausch
Teile für die Installation von Standrohr und Ausgleichsbehälter
Teile für die Installation von Standrohr und Ausgleichsbehälter

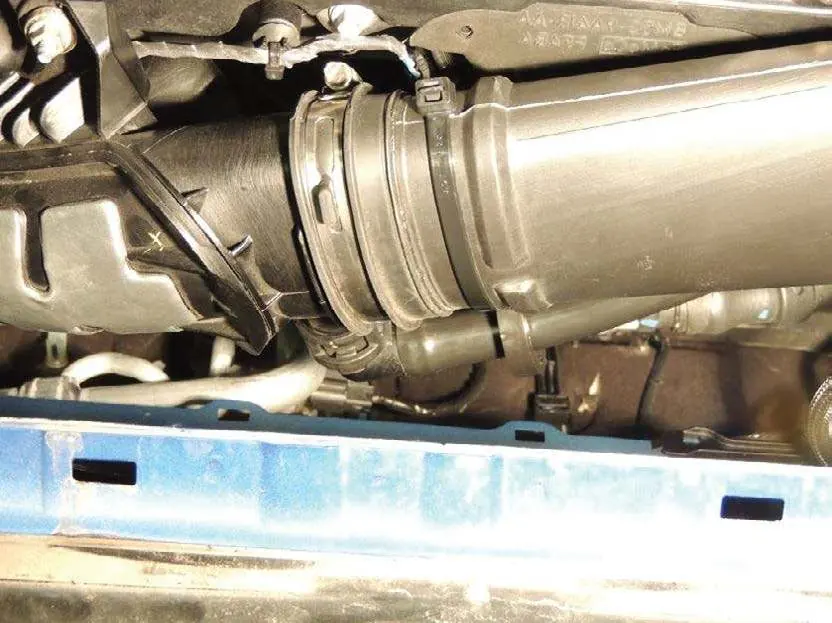

Installation des PCV-Rohrhalters
Installation des PCV-Rohrhalters

Demontage und Inspektion

Vor Beginn der Arbeiten muss das Inspektionsblatt (Attachment IV) ausgedruckt und ausgefüllt werden. Die Demontage umfasst den Luftfilterkasten, das Ansaugrohr und das Turbolader-Einlassrohr. Eine visuelle Inspektion auf Kühlmittel- und Öllecks ist zwingend erforderlich.

Kabelbaum und Sensorik

Die Installation des Kühlmittelstand-Sensorsystems erfordert die Verlegung eines neuen Kabelbaums. Bei Fahrzeugen mit Schaltgetriebe muss zudem die hintere Abdeckung des PCM-Steckers ausgetauscht werden. Der Kabelbaum wird mit dem EPAS-Modul verbunden und am Motorblock befestigt.

Kühlsystem-Komponenten

Das Thermostat wird durch eine aktualisierte 82°C-Version ersetzt. Achten Sie darauf, dass das Entlüftungsloch des Thermostats nach oben zeigt. Das Motor-Kühlmittel-Bypass-Ventil wird ebenfalls ausgetauscht. Die Kühlmittelschläuche werden durch eine neue Baugruppe ersetzt, die den Anschluss an das neue Standrohr ermöglicht.

Zusammenbau und Programmierung

Nach der Montage aller Komponenten wird das System vakuumbefüllt. Die PCM- und GWM-Module müssen mit dem IDS-Gerät neu programmiert werden. Abschließend ist ein "Coolant Level Sensor Check" über das IDS-Menü durchzuführen, um die korrekte Funktion zu validieren.

Wichtige Hinweise

  • Drucktest: Das Kühlsystem muss bei 138 kPa (20 psi) für mindestens 2 Minuten den Druck halten.
  • Drehmomente: Beachten Sie die spezifischen Anzugsdrehmomente (z.B. 90 Nm für Motorlagerbolzen, 5 Nm für Standrohrbolzen).
  • Programmierung: Unterbrechen Sie niemals die IDS-Sitzung. Bei einem Fehler darf die ursprüngliche Sitzung nicht gelöscht werden.

Praktische Hilfe

Typische Probleme

Kühlsystem hält den Druck nicht

Identifizieren Sie die Leckstelle (z.B. Degas-Flasche, Rücklaufrohr) und reparieren Sie diese vor dem Fortfahren.

PCM-Programmierung schlägt fehl

Verwenden Sie die ursprüngliche IDS-Sitzung aus dem Papierkorb des IDS-Programms, um den Vorgang fortzusetzen.

Kühlmittelstand-Sensor-Check schlägt fehl

Prüfen Sie auf Luft im System. Führen Sie eine zusätzliche Entlüftung durch oder fahren Sie das Fahrzeug bis zu 20 km, um Luft zu entfernen.

Vor der Verwendung

  • Inspektionsblatt (Attachment IV) ausdrucken
  • Fahrzeugdaten (VIN, Kilometerstand, Baudatum) notieren
  • Kühlmittelstand im Ausgleichsbehälter prüfen
  • DTCs mit IDS auslesen und dokumentieren
  • 12V-Batterie vollständig laden
  • IDS-Software auf Version 108.03 oder höher aktualisieren

Technische Daten in der Praxis

Kühlsystem-Drucktest
138 kPa (20 psi) für mindestens 2 Minuten
Thermostat-Temperatur
82°C (179.6°F)
Motorlagerbolzen
90 Nm (66 lb.ft)
Standrohrbolzen
5 Nm (44 lb.in)

Abbildungen und Diagramme

  • Figure A1: Demontage des Ansaugrohrs
  • Figure G2: Einbauposition des Thermostats mit Entlüftungsloch nach oben
  • Figure J3: Montage des Kühlmittel-Standrohrs
  • Figure L2: IDS-Menü für den Kühlmittelstand-Sensor-Check

Modellkompatibilität

  • Gilt für 2013-2014 Fusion, 2013-2015 Transit Connect, 2014 Escape, 2014-2015 Fiesta ST
  • Nur für Fahrzeuge mit 1.6L EcoBoost-Motor
  • PCM-Stecker-Abdeckung nur bei Schaltgetriebe zu ersetzen
