Demontageanleitung für den Zylinderblock Toyota 1GR-FE
Detaillierte technische Demontageanleitung für den Toyota 1GR-FE Zylinderblock. Enthält Schritt-für-Schritt-Anweisungen zur Komponentenentfernung, Prüfwerte für Lager- und Pleuelspiel sowie wichtige Drehmomentangaben für die Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine technische Demontageanleitung für den Toyota 1GR-FE Zylinderblock. Es enthält detaillierte Schritte zur Demontage von Komponenten, Prüfwerte für Lager- und Pleuelspiel sowie Anweisungen zur Verwendung von Spezialwerkzeugen. S. 1, 2, 3, 4
Wichtigste Schritte
- Pleuel-Axialspiel messen S. 1
- Pleuel-Ölspiel mit Plastigage prüfen S. 2
- Kurbelwelle ausbauen S. 4, 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Pleuel-Axialspiel (Standard) | 0,15 - 0,30 mm | Zulässiges Spiel der Pleuelstange | S. 1 |
| Pleuel-Ölspiel (Standard) | 0,026 - 0,046 mm | Zulässiges Ölspiel der Pleuellager | S. 2 |
| Kurbelwellen-Axialspiel (Standard) | 0,04 - 0,24 mm | Zulässiges Axialspiel der Kurbelwelle | S. 4 |
Wo es im PDF steht
- Demontage Nebenaggregate & Pleuelprüfung S. 1
- Pleuellager-Ölspielprüfung S. 2
- Kolben- und Pleuelausbau S. 3
- Kurbelwellenausbau S. 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Demontage
Dieses Dokument ist eine technische Serviceanleitung für die Demontage des Zylinderblocks des Toyota 1GR-FE Motors. Es richtet sich an qualifiziertes Fachpersonal. Die Anleitung beschreibt den Ausbau der Nebenaggregate, die Prüfung der Lager- und Pleuelspiele sowie die Demontage der Kurbelwelle und Kolben.
Demontage des Zylinderblocks
Vorbereitung und Nebenaggregate

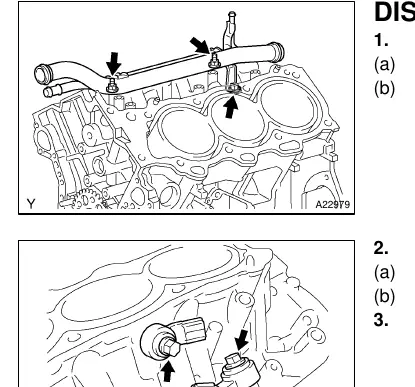

- Wasserrohr und Sensoren: Trennen Sie die Kabel des Klopfsensors und entfernen Sie das Wasserrohr (3 Schrauben). Entfernen Sie die Klopfsensoren und den Wasserablasshahn.
- Öldichtungsgehäuse: Entfernen Sie die 5 Schrauben und 2 Muttern des hinteren Öldichtungsgehäuses. Hebeln Sie das Gehäuse vorsichtig zwischen Gehäuse und Kurbelwellenlagerdeckel ab.
Pleuelstangen und Kolben
- Prüfung: Messen Sie das Pleuel-Axialspiel mit einer Messuhr. Standardwert: 0,15 bis 0,30 mm.
- Ölspiel: Prüfen Sie das Ölspiel mit Plastigage. Standardwert: 0,026 bis 0,046 mm.
- Ausbau: Entfernen Sie die Pleuelkappen. Achten Sie auf die Markierungen für den korrekten Zusammenbau.
- Kolben: Entfernen Sie Kohlenstoffablagerungen mit einem Grat-Reibahle. Drücken Sie den Kolben mit Pleuel nach oben aus dem Zylinderblock.
- Kolbenbolzen: Erwärmen Sie den Kolben auf ca. 80°C, um den Kolbenbolzen mit einem Kunststoffhammer und Messingdorn auszutreiben.
Kurbelwelle
- Axialspiel: Messen Sie das Axialspiel der Kurbelwelle mit einer Messuhr. Standardwert: 0,04 bis 0,24 mm.
- Ausbau: Lösen Sie die Hauptlagerdeckelschrauben in der vorgeschriebenen Reihenfolge (in mehreren Schritten). Hebeln Sie die Hauptlagerdeckel vorsichtig ab.
- Öldüsen: Entfernen Sie die 3 Öldüsen mit einem 5-mm-Innensechskantschlüssel.
Praktische Hilfe
Typische Probleme
Pleuel- oder Kurbelwellenspiel außerhalb der Toleranz
Überprüfen Sie die Lager auf Verschleiß oder Kratzer. Bei Überschreitung der Maximalwerte müssen Lager oder Kurbelwelle ersetzt werden.
Kolbenbolzen sitzt fest
Der Kolben muss gleichmäßig auf ca. 80°C erwärmt werden, bevor der Bolzen mit einem Kunststoffhammer und Messingdorn ausgetrieben wird.
Lagerersatz
Verwenden Sie nur Lager mit der gleichen Nummer, die auf der Pleuelstange markiert ist (Größen 1 bis 4).
Vor der Verwendung
- Messuhr (Dial Indicator) zur Spielmessung
- Plastigage zur Ölspielmessung
- Grat-Reibahle (Ridge Reamer) für Zylinder
- Kolbenring-Expander
- SST 09011-38121 (Spezialwerkzeug)
- 5-mm-Innensechskantschlüssel
- Drehmomentschlüssel
Technische Daten in der Praxis
- Standard-Pleuel-Axialspiel
- 0,15 bis 0,30 mm (Maximal 0,35 mm)
- Standard-Pleuel-Ölspiel
- 0,026 bis 0,046 mm (Maximal 0,066 mm)
- Standard-Kurbelwellen-Axialspiel
- 0,04 bis 0,24 mm (Maximal 0,30 mm)
- Anzugsdrehmoment Pleuelkappen
- 25 N·m (250 kgf·cm, 18 ft·lbf)
Abbildungen und Diagramme

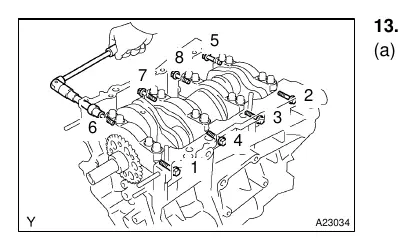

- Die Abbildungen zeigen die Demontagereihenfolge der Hauptlagerdeckelschrauben (1-16) und der Kurbelwellenlagerdeckelschrauben (1-8).
- Die Markierungen an den Pleueln müssen für den korrekten Zusammenbau beachtet werden.
