Bedienungsanleitung für FMS 1800mm Ranger RC-Modellflugzeug

Wichtige Informationen aus der Anleitung

Das FMS 1800mm Ranger ist ein anspruchsvolles Hobby-Modellflugzeug und kein Spielzeug. Es erfordert einen verantwortungsbewussten Umgang. Vor dem ersten Flug müssen die Sicherheitsvorkehrungen, insbesondere der Umgang mit Li-Po-Akkus, zwingend gelesen werden. Das Modell ist nicht für Kinder unter 14 Jahren geeignet.

Lieferumfang

Überprüfen Sie vor der Montage den Inhalt des Bausatzes anhand der beiliegenden Teileliste. Zu den Hauptkomponenten gehören der Rumpf, die Haupttragflächen, das Höhen- und Seitenleitwerk, das Fahrwerk (Bug- und Hauptfahrwerk) sowie die Propellereinheit.

Montage des Modells

• Bugfahrwerk: In den Kunststoffschlitz am Rumpf einsetzen und mit der beiliegenden Schraube am Steuerhorn sichern.

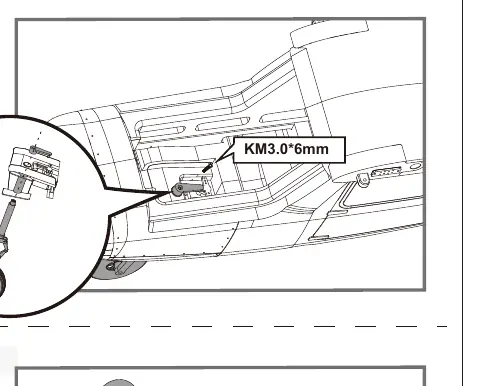

• Hauptfahrwerk: Die Fahrwerkskomponenten in die Schlitze am Rumpf einsetzen und mit den beiliegenden Schrauben fixieren.
• Leitwerke: Höhen- und Seitenleitwerk am Rumpf montieren und mit den entsprechenden Schrauben sichern.
• Haupttragflächen: Die Tragflächenhälften auf den Holm schieben, in die Schlitze einsetzen und mit den beiliegenden Schrauben am Rumpf sichern.

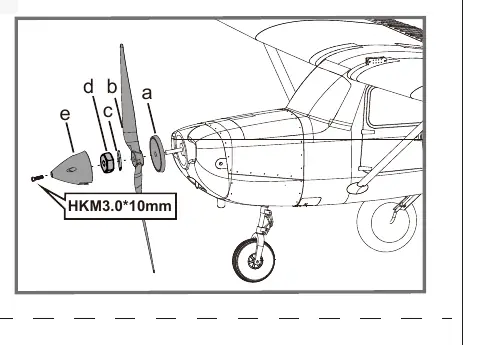

• Propeller: Die Propellereinheit gemäß der Explosionszeichnung montieren.
• Schwimmer (optional): Können mit den Metallstreben am Rumpf befestigt werden.

Elektronik und Einrichtung

Akku-Installation: Verwenden Sie einen 14.8V 3300mAh-4000mAh 35C Li-Po Akku. Sichern Sie den Akku im Akkufach mit Klettband.

ESC (Regler) und Empfänger: Der Regler verfügt über einen sicheren Startmechanismus. Der Motor läuft erst an, wenn der Gashebel auf die niedrigste Position bewegt wurde. Die Kabel vom Servostecker-Board müssen gemäß dem Anschlussplan mit dem Empfänger verbunden werden.

Flugvorbereitung

Schwerpunkt (CG): Der korrekte Schwerpunkt liegt 75-85 mm von der Vorderkante der Haupttragfläche entfernt. Überprüfen Sie diesen mit installiertem Akku, bevor Sie das Modell fliegen.

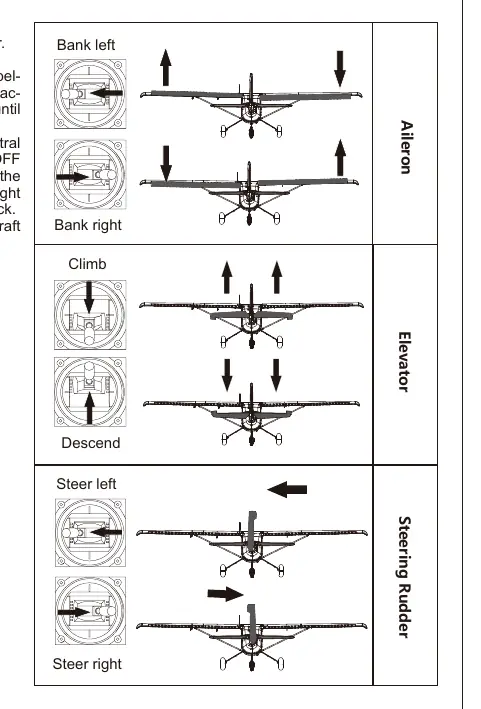

Ruderausschläge: Stellen Sie die Ruderausschläge gemäß den Empfehlungen für 'High Rate' oder 'Low Rate' ein, um ein stabiles Flugverhalten zu gewährleisten.

Flugbetrieb

Führen Sie vor jedem Flug einen Reichweitentest durch. Starten Sie das Modell gegen den Wind. Landen Sie das Flugzeug, wenn Sie eine Leistungsabnahme bemerken (LVC - Low Voltage Cutoff).

Wartung

Überprüfen Sie vor jedem Flug alle Schrauben auf festen Sitz. Reparaturen am Schaumstoff sollten mit schaumverträglichen Klebstoffen (z. B. Sekundenkleber für Schaum, 5-Minuten-Epoxidharz) durchgeführt werden.
