Schnellstartanleitung für FMS 1300mm PA-18 RC-Flugzeug

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Schnellstartanleitung für das FMS 1300mm PA-18 RC-Flugzeug. Es richtet sich an Benutzer, die eine schnelle Übersicht über Montage, Einrichtung und Sicherheitsvorkehrungen benötigen. Das Modell ist kein Spielzeug und für Kinder unter 14 Jahren nicht geeignet. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden, um Verletzungen oder Schäden zu vermeiden. Achten Sie besonders auf die Li-Po-Batteriesicherheit: Verwenden Sie nur kompatible Ladegeräte, lagern Sie Batterien bei Raumtemperatur und laden Sie diese niemals unbeaufsichtigt.

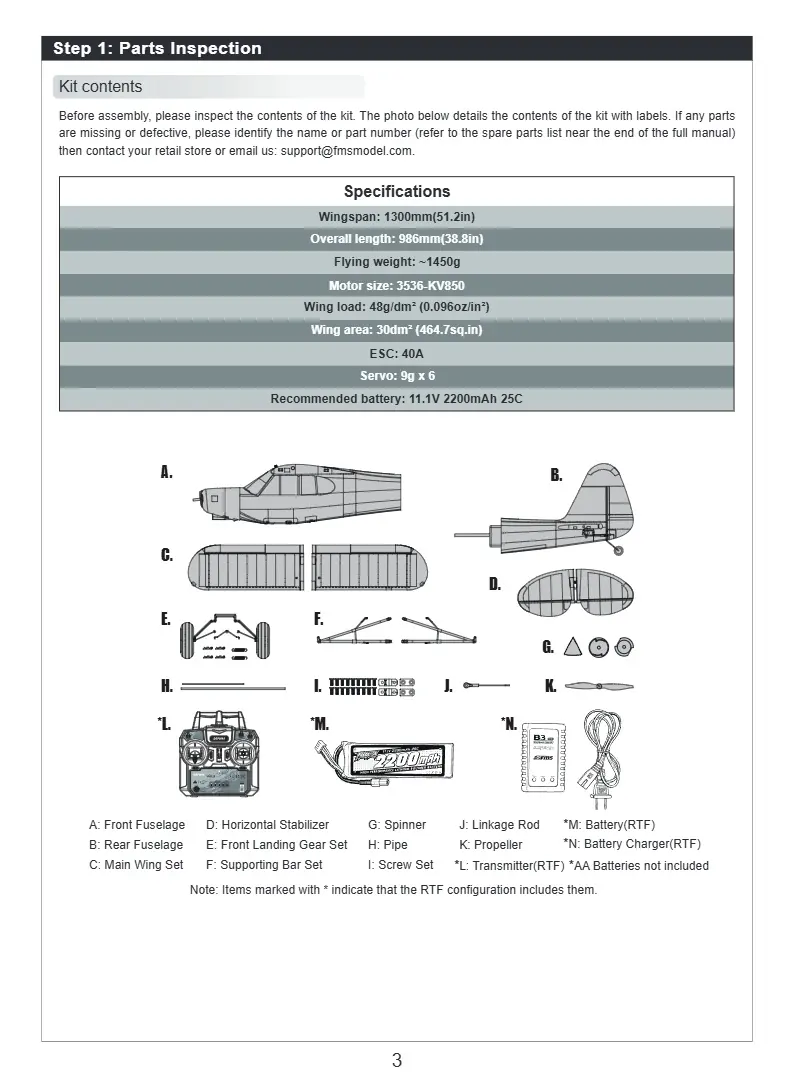

Lieferumfang und Spezifikationen

Vor der Montage sollten alle Teile auf Vollständigkeit und Beschädigungen geprüft werden. Die wichtigsten technischen Daten des Modells sind:

• Spannweite: 1300mm
• Gesamtlänge: 986mm
• Fluggewicht: ca. 1450g
• Motor: 3536-KV850
• ESC: 40A
• Empfohlener Akku: 11.1V 2200mAh 25C

Montage und Verkabelung

Die Montage erfolgt in mehreren Schritten:

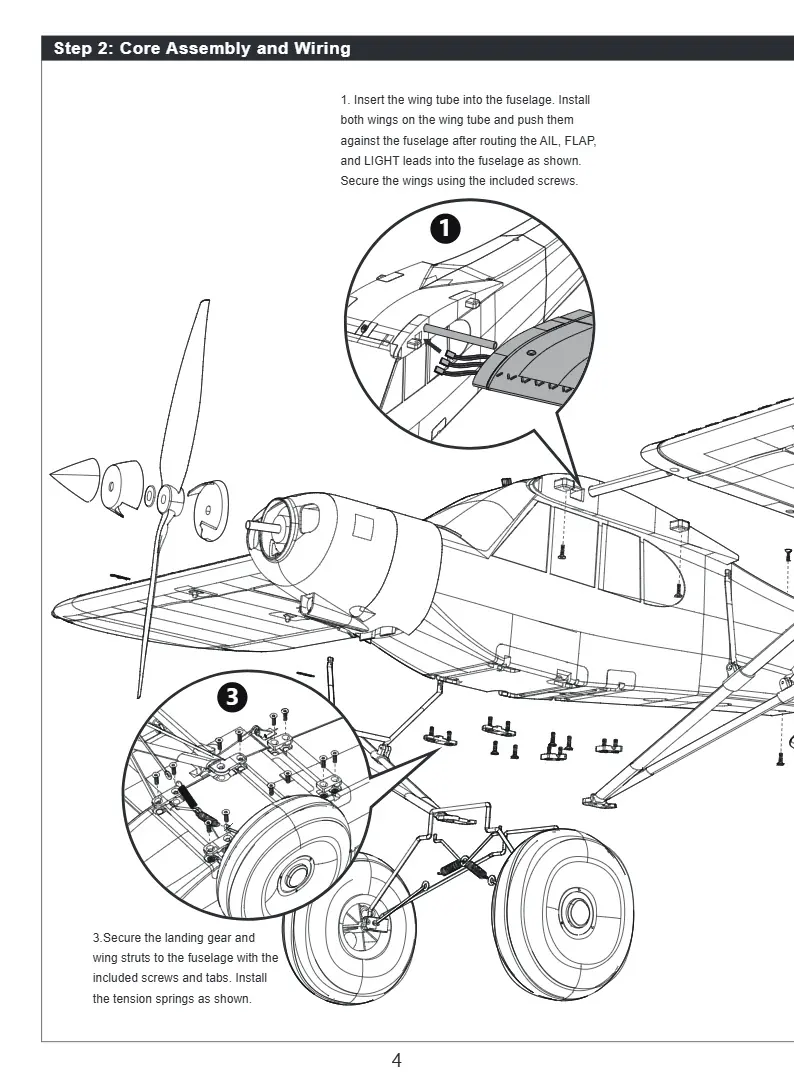

1. Tragflächenmontage: Führen Sie das Tragflächenrohr in den Rumpf ein. Installieren Sie beide Tragflächen auf dem Rohr und schieben Sie sie gegen den Rumpf. Führen Sie die AIL-, FLAP- und LIGHT-Kabel in den Rumpf und sichern Sie die Tragflächen mit den beiliegenden Schrauben.
2. Fahrwerk: Sichern Sie das Fahrwerk und die Tragflächenstreben mit den beiliegenden Schrauben und Laschen am Rumpf. Installieren Sie die Zugfedern.
3. Streben: Befestigen Sie die Stützstreben an der Haupttragfläche mit den beiliegenden R-Clips.
4. Servos: Führen Sie die RUD- und ELE-Servokabel in den vorderen Rumpf. Sichern Sie den hinteren Rumpf mit Schrauben. Stellen Sie sicher, dass sich das Servo in der Neutralstellung befindet, und installieren Sie die Schubstange vom Höhenruderservo zum Ruderhorn.

Sender- und Flugvorbereitung

Für die RTF-Version (Ready-to-Fly) ist der Sender bereits ab Werk gebunden. Gehen Sie wie folgt vor:

• Installieren Sie 4 AA-Batterien im Sender.
• Schalten Sie den Sender ein und halten Sie den Gashebel auf der niedrigsten Position.
• Stellen Sie sicher, dass der Throttle Hold auf ON steht.
• Verbinden Sie den Flugakku mit dem ESC. Das Flugzeug führt einen Selbsttest durch.

Schwerpunkt und Steuerungstest

Der empfohlene Schwerpunkt für den Erstflug liegt 60-70mm von der Vorderkante der Haupttragfläche entfernt (mit installiertem Akku). Führen Sie vor dem Flug einen Steuerungstest durch: Bewegen Sie die Steuerknüppel und prüfen Sie, ob sich alle Ruder (Querruder, Höhenruder, Seitenruder) in die richtige Richtung bewegen. Nutzen Sie bei Bedarf den [REV]-Schalter am Sender.

Checkliste für den Erstflug

Führen Sie vor jedem Flug eine letzte Inspektion durch:

• Windgeschwindigkeit unter Beaufort-Skala 3.
• Alle strukturellen Komponenten (Schrauben, Streben) sind sicher befestigt.
• Der Flugakku ist vollständig geladen.
• Sender und Empfänger haben eine stabile Verbindung.
• Alle Steuerflächen reagieren korrekt auf Eingaben.
• Der Schwerpunkt liegt im empfohlenen Bereich.
