Bedienungsanleitung für das RC-Flugzeug Horizon Hobby Fw 190A 1.5m
Umfassender Leitfaden für das Horizon Hobby Fw 190A 1.5m RC-Flugzeug. Enthält Anleitungen zur Montage, Senderkonfiguration, Binden, Flugvorbereitung, Sicherheit und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Horizon Hobby Fw 190A 1.5m ist ein ferngesteuertes Modellflugzeug. Die Anleitung deckt die Montage, Senderprogrammierung, Binden, Flugmodi (SAFE Select/AS3X) und Wartung ab. S. 1, 3, 4, 11
Wichtigste Schritte
- Binden des Empfängers S. 11
- Montage des Höhenleitwerks S. 5
- Einstellen des Schwerpunkts (CG) S. 14
Erste Inbetriebnahme
- Sender programmieren, Akku laden, Modell montieren, Binden, Steuerrichtungstest und AS3X-Test durchführen. S. 4, 13, 14
Probleme und Lösungen
Motor pulsiert
Akku laden oder ersetzen (LVC aktiv).
S. 15, 17Wartung und Reset
- Vor der Motorwartung immer den Flugakku trennen. S. 16
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannweite | 1510 mm | Flügelspannweite des Modells. | S. 3 |
| Gewicht | ca. 3625 g | Gewicht mit 6S 5000mAh Akku. | S. 3 |
Wo es im PDF steht
- Senderkonfiguration S. 4
- Fehlerbehebung S. 16, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Bedienungsanleitung für das RC-Modellflugzeug Horizon Hobby Fw 190A 1.5m. Es enthält kritische Sicherheitswarnungen, Montageanweisungen, Konfigurationsschritte für den Sender sowie Anleitungen für den Flugbetrieb und die Wartung. Das Modell ist für Benutzer ab 14 Jahren geeignet und erfordert grundlegende mechanische Fähigkeiten.
Montage des Modells
Die Montage umfasst mehrere Schritte, die in der Anleitung detailliert beschrieben sind:
- Höhenleitwerk: Das Rohr in den Rumpf schieben, das 2-teilige Leitwerk montieren und mit den mitgelieferten M3 x 10 mm Schrauben befestigen.

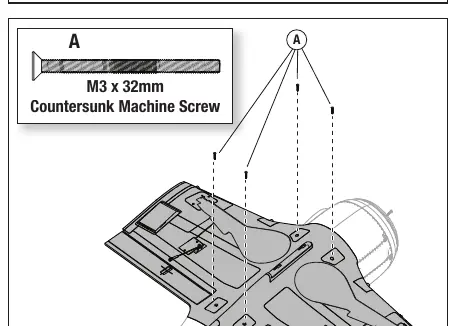

- Tragfläche: Die Servoverbindung ausrichten, die Tragfläche in die Auflage drücken und mit vier M3 x 32 mm Schrauben sichern.
- Propeller: Die Montage darf erst nach Abschluss aller System-Setups erfolgen. Die Nabenbaugruppe auf die Welle schieben und mit der Propellermutter sichern.
- Zubehör: Kanonen, Geschütze und Staurohre werden in die Tragfläche geschraubt.
Senderkonfiguration und Binden
Für den Betrieb ist ein Spektrum-Sender erforderlich. Die Anleitung bietet spezifische Tabellen zur Programmierung (z.B. für DX6, DX7, DX8, NX-Serie). Nach der Programmierung muss das Modell an den Empfänger gebunden werden:
- Binden: Kann über den Bindungsschalter am Empfänger oder einen Bindungsstecker erfolgen.
- Failsafe: Wird während des Bindevorgangs gespeichert.
Flugvorbereitung und Einstellungen
Vor jedem Flug sind folgende Punkte zu prüfen:

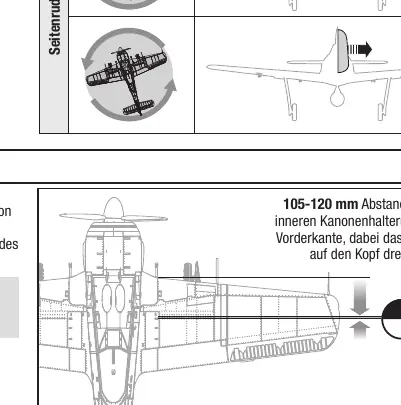

- Schwerpunkt (CG): Dieser muss 105-120 mm von der inneren Kanonenhalterung an der Vorderkante gemessen werden (Modell auf den Kopf drehen).

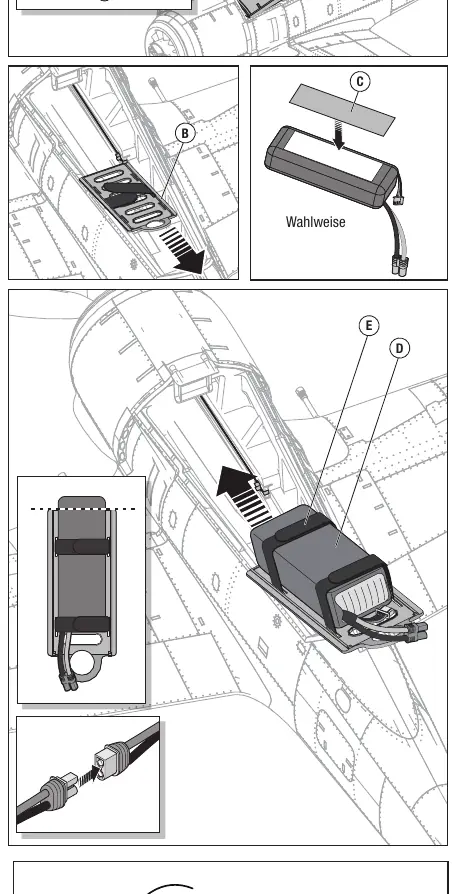

- Akku: Empfohlen wird ein 5000 mAh 6S 22.2V Smart LiPo-Akku. Der Akku muss sicher im Akkufach befestigt sein.
- SAFE Select & AS3X: Das Modell verfügt über diese Technologien zur Flugstabilisierung. SAFE Select kann während des Bindens aktiviert oder deaktiviert werden.
Wartung und Fehlerbehebung
Regelmäßige Wartung ist für die Sicherheit und Langlebigkeit entscheidend:
- Motorwartung: Vor Arbeiten am Motor immer den Akku trennen.
- Fehlerbehebung: Bei Schwingungen sollten Propeller gewuchtet und lose Teile befestigt werden. Bei inkonsistenter Flugleistung die Trimmung und Sub-Trimm-Einstellungen prüfen.
Herstellerinformationen
Horizon Hobby, LLC
Praktische Hilfe
Typische Probleme
Motor pulsiert oder verliert Leistung
Der Regler hat die Niederspannungsabschaltung (LVC) aktiviert. Akku laden oder ersetzen.
Flugzeug bindet nicht an den Sender
Abstand zum Sender vergrößern, Bindestecker prüfen oder Bindevorgang wiederholen.
Schwingungen während des Fluges
Propeller wuchten, Spinner prüfen oder lose Komponenten (Servo, Gestänge) befestigen.
Ruder bewegt sich nicht
Beschädigte Teile ersetzen, korrekten Modellspeicher im Sender wählen oder Empfänger neu binden.
Vor der Verwendung
- Akku vollständig laden
- Sender gemäß Tabelle programmieren
- Modell vollständig montieren
- Schwerpunkt (CG) prüfen (105-120 mm)
- Steuerrichtungstest durchführen
- AS3X-Kontrolltest durchführen
- Reichweitentest durchführen
Technische Daten in der Praxis
- CG (Schwerpunkt)
- 105-120 mm Abstand von der inneren Kanonenhalterung an der Vorderkante.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für die Montage von Höhenleitwerk, Tragfläche und Propeller.

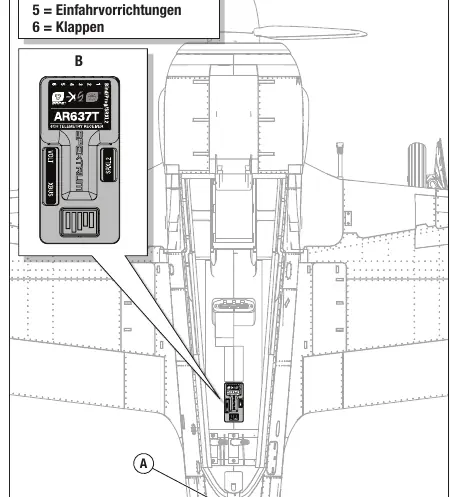

- Ein Schaltplan für den AR637T Empfänger zeigt die korrekte Belegung der Kanäle (1-6).
Modellkompatibilität
- Kompatibel mit Spektrum DSM2 und DSMX Sendern.
- SAFE Select Technologie ist optional und kann während des Bindens konfiguriert werden.
