Bedienungsanleitung für FMS 1500mm Cessna 182 RC-Flugzeug

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des FMS 1500mm Cessna 182 RC-Flugzeugs. Das Modell ist kein Spielzeug und erfordert Vorsicht bei der Handhabung. Vor dem ersten Flug müssen die Montage, die Schwerpunktprüfung (CG) und die ESC-Kalibrierung durchgeführt werden.

Sicherheitshinweise

• LiPo-Akkus: Immer Herstelleranweisungen befolgen. Bei Schwellungen sofort die Nutzung einstellen. Nur mit LiPo-kompatiblen Ladegeräten laden. Niemals unbeaufsichtigt laden.
• Betrieb: Nicht für Kinder unter 14 Jahren geeignet. Immer in einem offenen Bereich fernab von Menschen, Verkehr und Gebäuden fliegen.
• Wartung: Feuchtigkeit vermeiden, da diese die Elektronik beschädigen kann.

Montage des Modells

Die Montage erfolgt in mehreren Schritten:

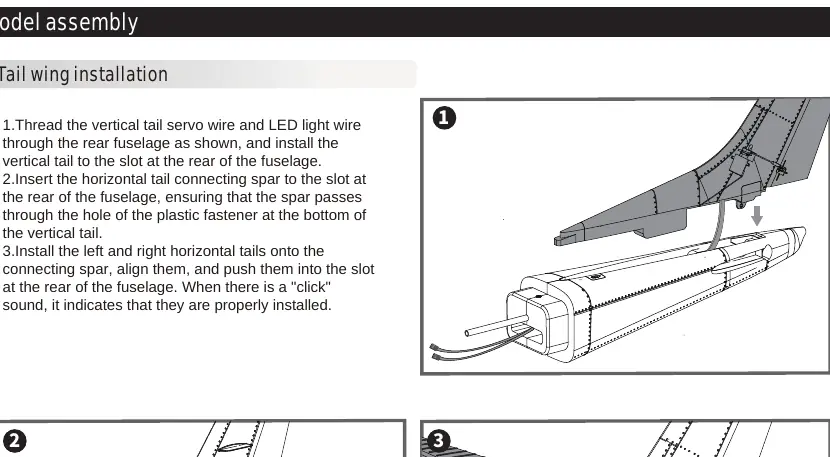

• Leitwerk: Servokabel durch den Rumpf führen, Leitwerk in den Schlitz einsetzen und mit dem Verbindungsstab sichern.

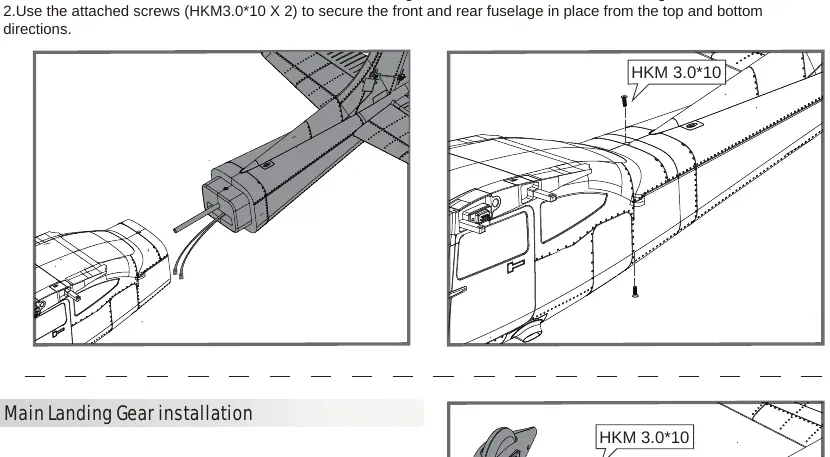

• Rumpf: Vorder- und Hinterrumpf verbinden und mit den beiliegenden Schrauben sichern.
• Fahrwerk: Hauptfahrwerk an der Unterseite des Rumpfes installieren und verschrauben. Bugfahrwerk in die entsprechende Öffnung einsetzen.

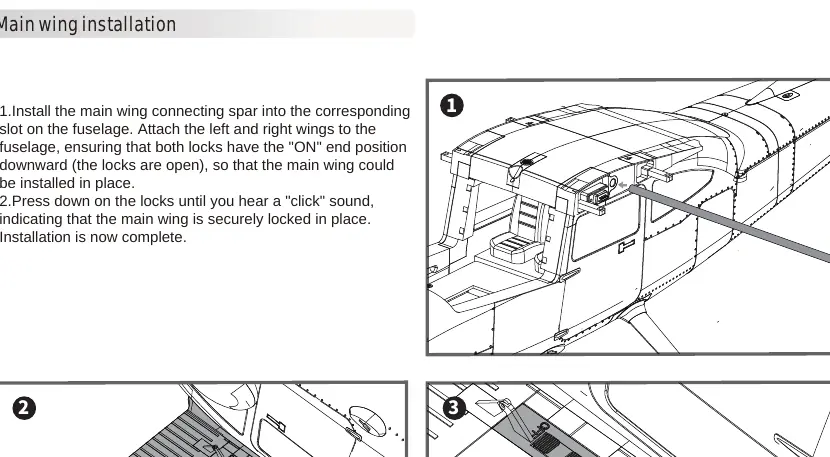

• Tragflächen: Verbindungsstab einsetzen, Tragflächen aufschieben und mit den Verriegelungen sichern.
• Propeller: Spinner und Propeller gemäß Abbildung montieren.

Einrichtung und Vorbereitung

Vor dem Flug müssen folgende Punkte geprüft werden:

• Empfänger: Kabel gemäß dem Diagramm anschließen (Kanal 1-6).
• Schwerpunkt (CG): Der korrekte Schwerpunkt liegt 55-65mm von der Flügelvorderkante entfernt.
• Steuerung: Ruderausschläge prüfen und ggf. über Dual-Rate-Einstellungen am Sender anpassen.

Brushless ESC Programmierung

Der Regler (ESC) kann programmiert werden, um Einstellungen wie Bremse, Timing und Batterietyp anzupassen:

• Kalibrierung: Sender einschalten, Gasknüppel auf Vollgas, Akku anschließen, nach Pieptönen Gasknüppel auf Null.
• Programmiermodus: Sender einschalten, Gasknüppel auf Vollgas, Akku anschließen, nach 3 Sekunden ertönt ein spezieller Ton.
• Einstellungen: Durch Bewegen des Gasknüppels können verschiedene Menüpunkte (durch Pieptöne signalisiert) ausgewählt und angepasst werden.

Fehlerbehebung

Bei Problemen mit dem Motor oder der Steuerung:

• Motor läuft nicht: ESC ist nicht scharfgeschaltet. Gasknüppel auf Null stellen.
• Motor läuft rückwärts: Zwei der drei Motorkabel tauschen oder über die ESC-Programmierung anpassen.
• Keine Reaktion: Verbindungen zwischen Empfänger, ESC und Servos prüfen.
