Bedienungsanleitung für FMS Yak 54 3D Aerobatic Airplane 1300mm

Wichtige Informationen aus der Anleitung

Dieses Modell ist ein anspruchsvolles Hobby-Produkt und kein Spielzeug. Es erfordert Vorsicht, gesunden Menschenverstand und grundlegende mechanische Fähigkeiten. Das Modell ist nicht für Kinder unter 14 Jahren geeignet. Betreiben Sie das Modell niemals in der Nähe von Menschen, Autos oder in bewohnten Gebieten. Stellen Sie sicher, dass Sie vor dem ersten Flug alle Sicherheitsvorkehrungen gelesen und verstanden haben.

Lieferumfang

Der Bausatz enthält:

• Rumpf (mit Motor, Kabinenhaube, Elektronik, ESC)
• Seitenruder (mit installierten Scharnieren)
• Höhenleitwerk
• Fahrwerksset
• Propeller und Spinner
• Kleinteilebeutel
• Haupttragflächenrohr

Montage

Die Montage erfordert die Installation verschiedener Komponenten:

• Hauptfahrwerk: In den Rumpf einsetzen und die Verkleidungsplatte mit den beiliegenden Schrauben sichern.

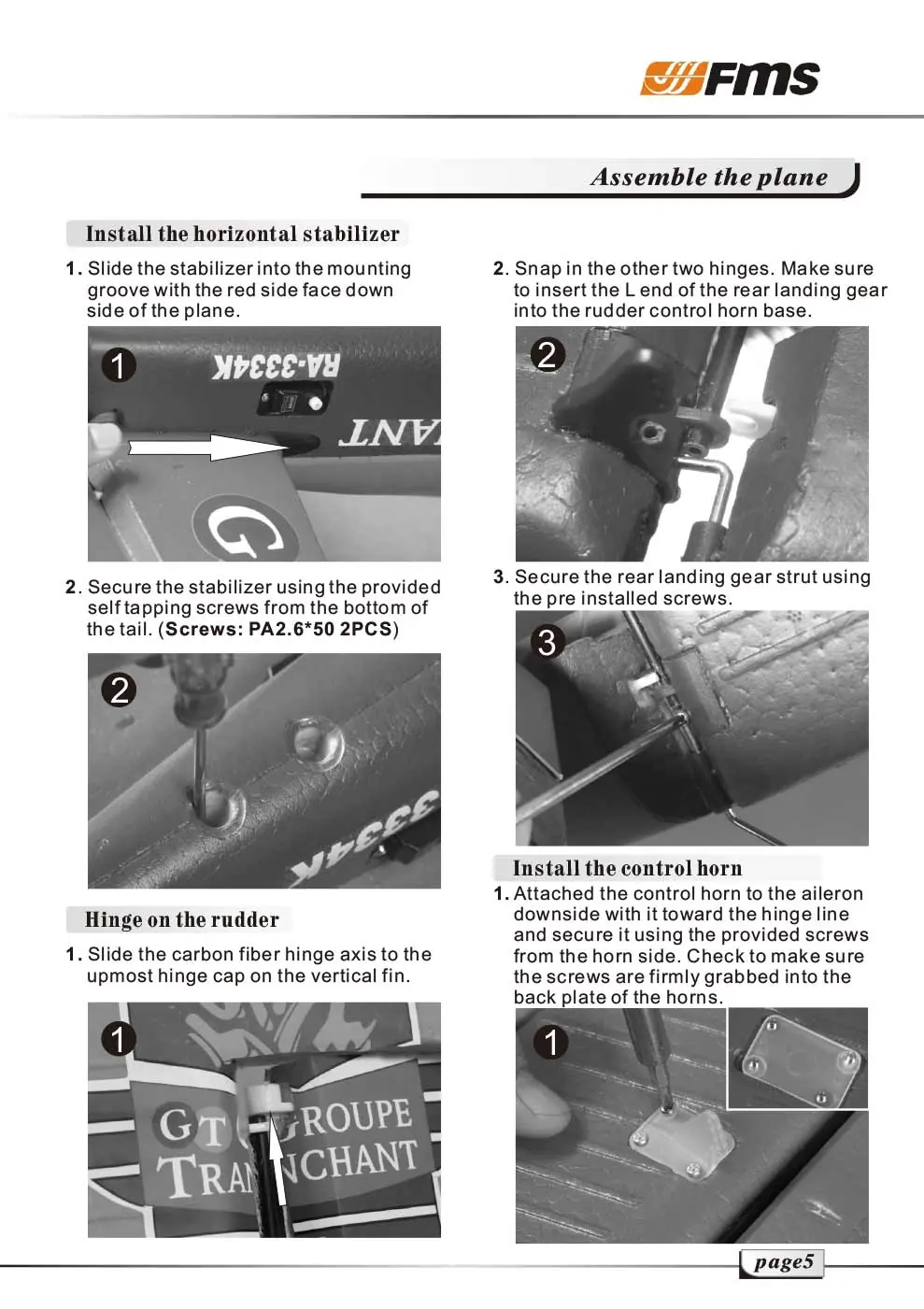

• Höhenleitwerk: In die Montageöffnung schieben und mit den beiliegenden selbstschneidenden Schrauben (PA2.6*50) sichern.
• Seitenruder: Die Scharnierachse aus Kohlefaser in die obere Scharnierkappe am Seitenleitwerk schieben.

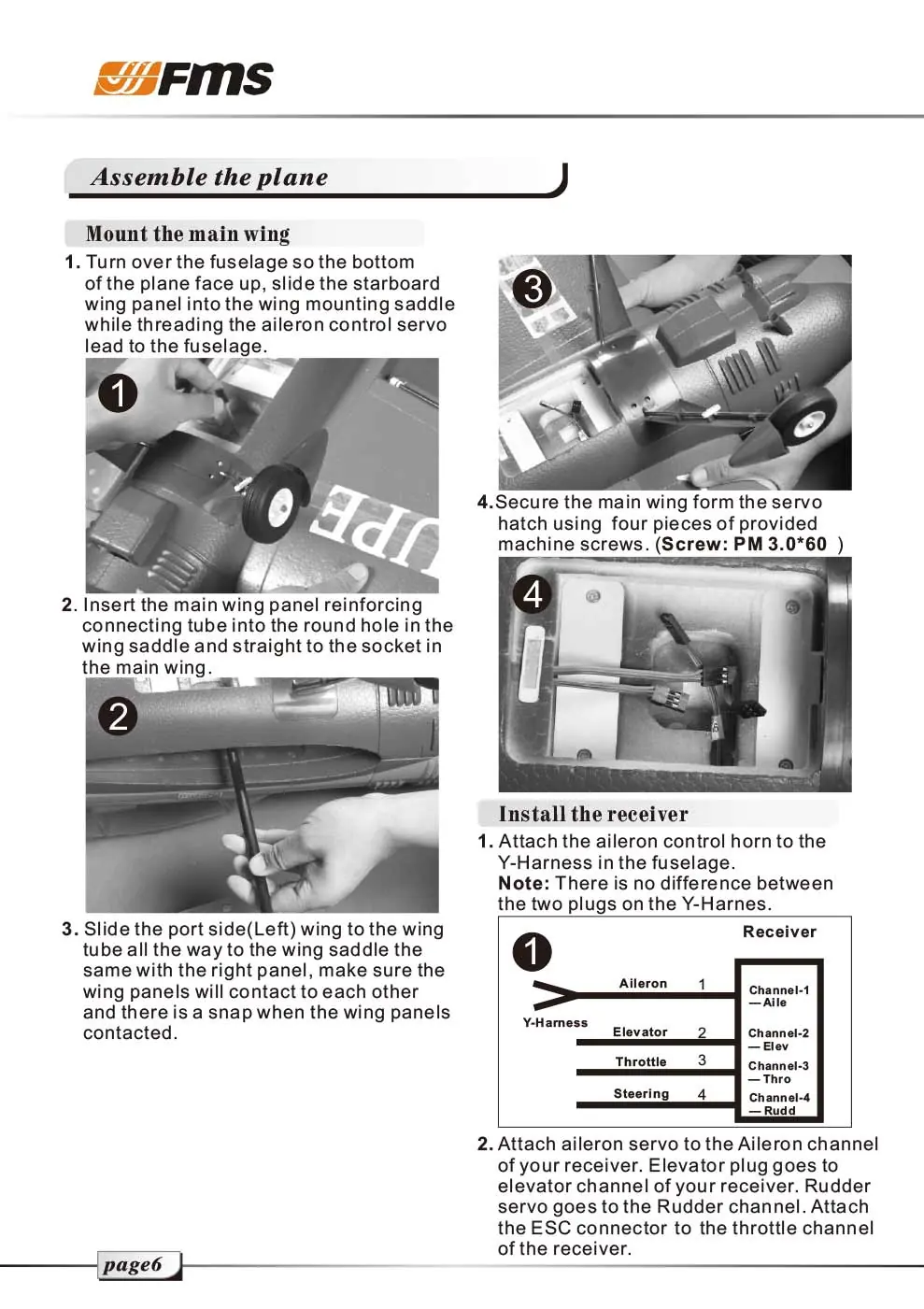

• Haupttragflächen: Die Tragflächenhälften auf das Verbindungsrohr schieben, bis sie einrasten, und am Rumpf sichern.

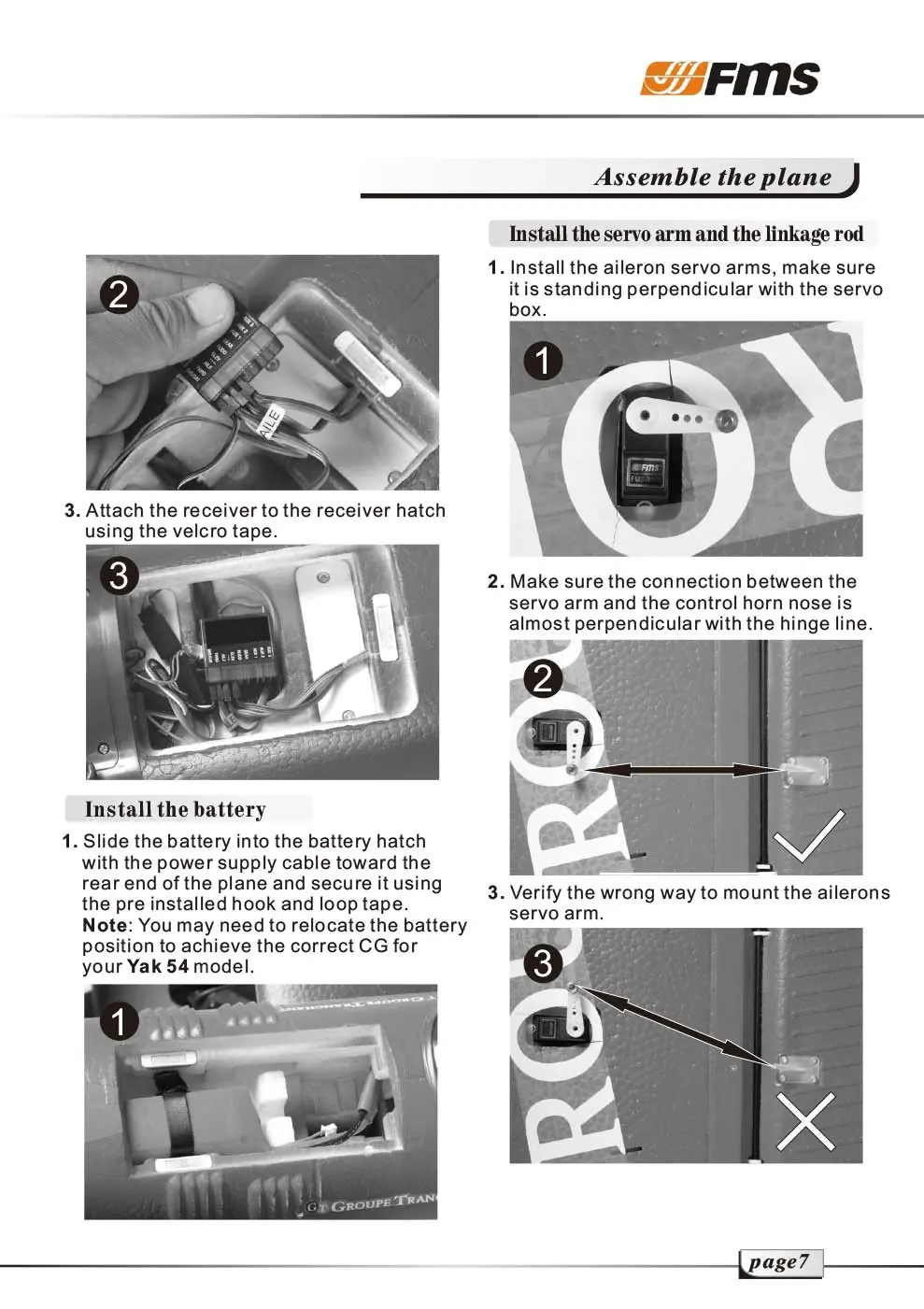

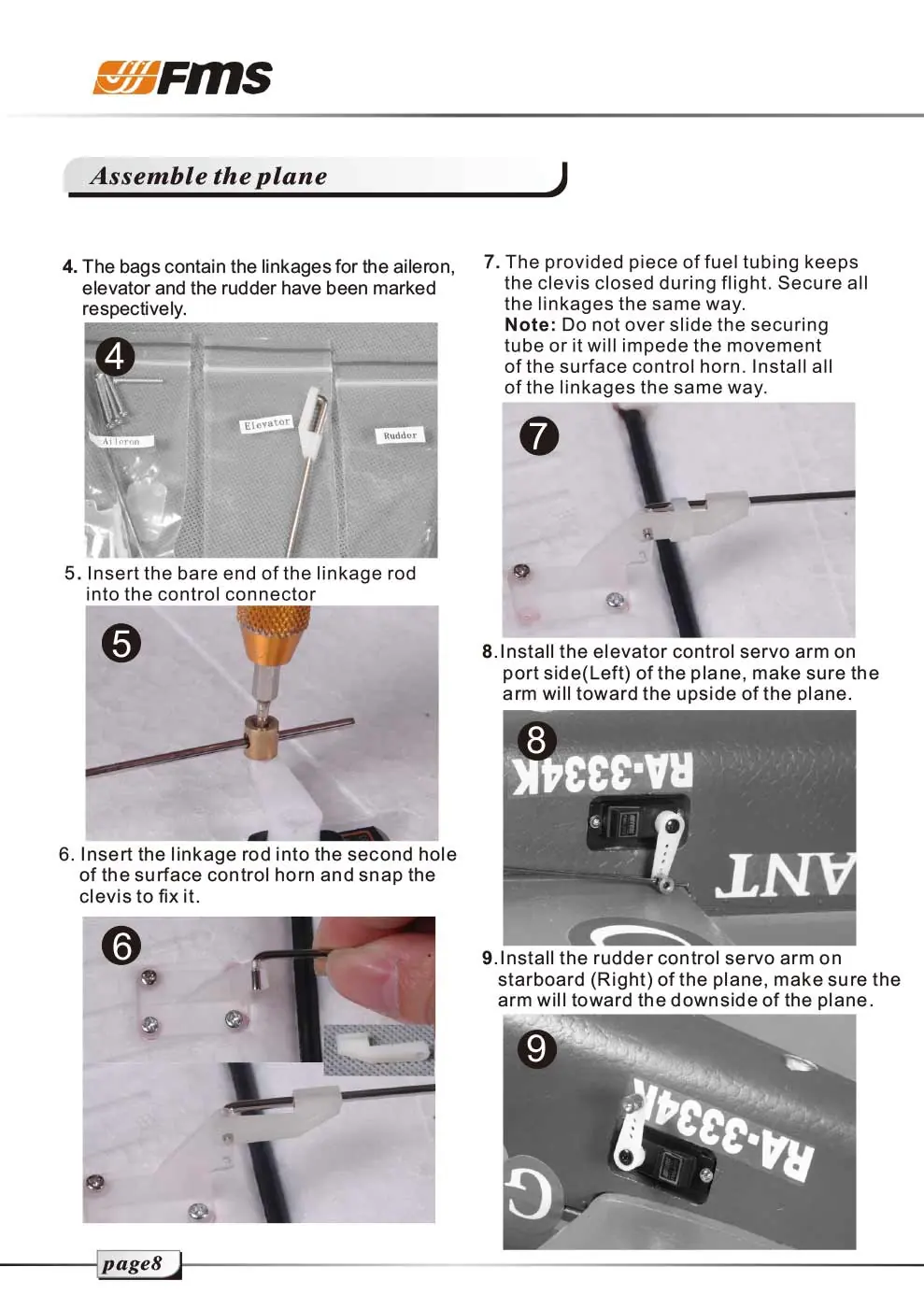

• Elektronik: Empfänger, Servos und Gestänge gemäß den Anweisungen anschließen und die Servohörner senkrecht ausrichten.
• Propeller: Die Propellerblätter auf die Grundplatte setzen, den Spinner aufsetzen und mit den Schrauben sichern.

Vorbereitung zum Flug

Bevor Sie das Modell fliegen, führen Sie folgende Schritte durch:

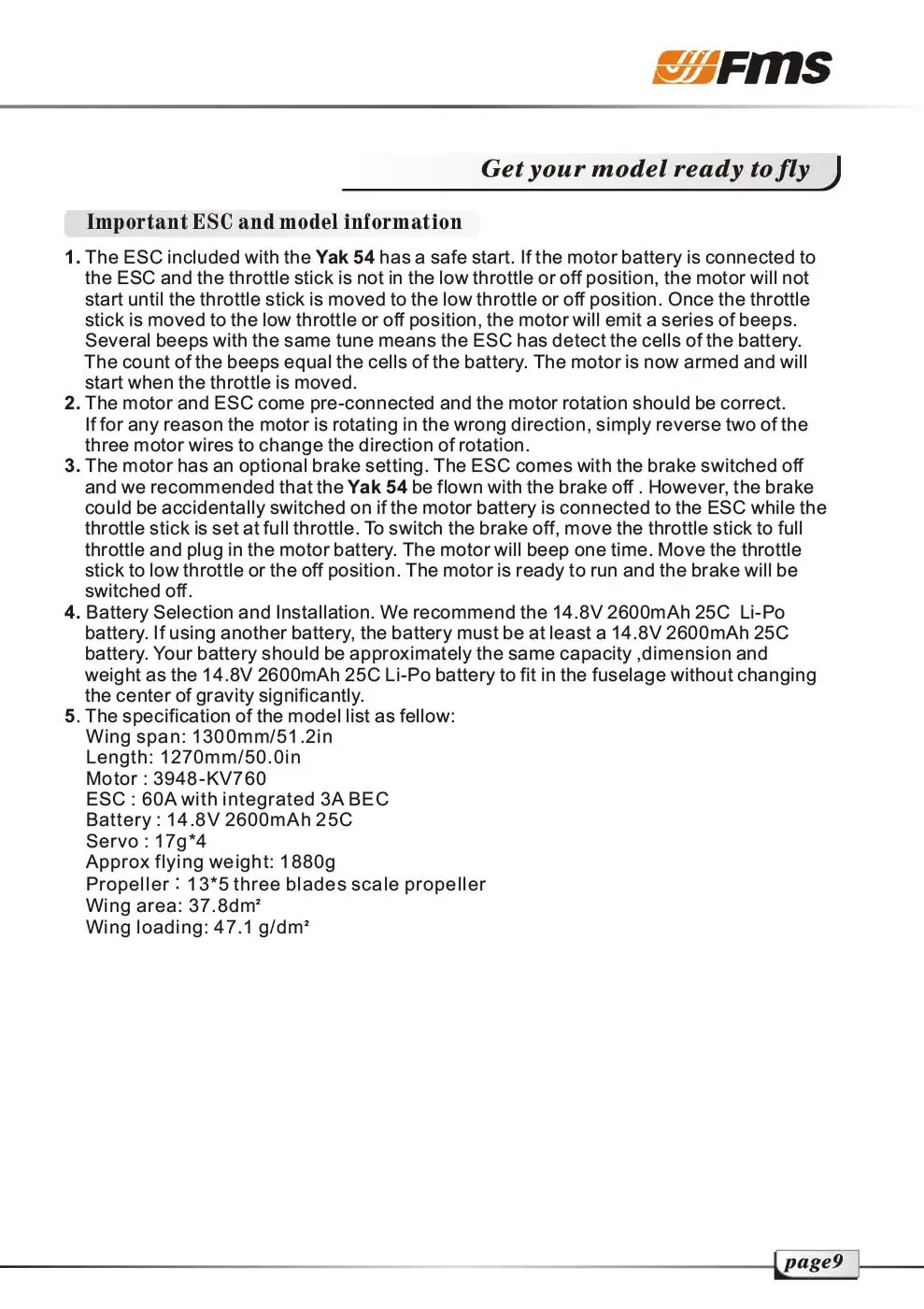

• ESC-Informationen: Der Regler verfügt über einen sicheren Start. Der Motor startet erst, wenn der Gashebel auf die niedrigste Position bewegt wird.
• Sender-Setup: Binden Sie den Empfänger an Ihren Sender. Überprüfen Sie die Steuerrichtungen (Höhen-, Seiten- und Querruder) und stellen Sie sicher, dass sie korrekt auf die Knüppelbewegungen reagieren.

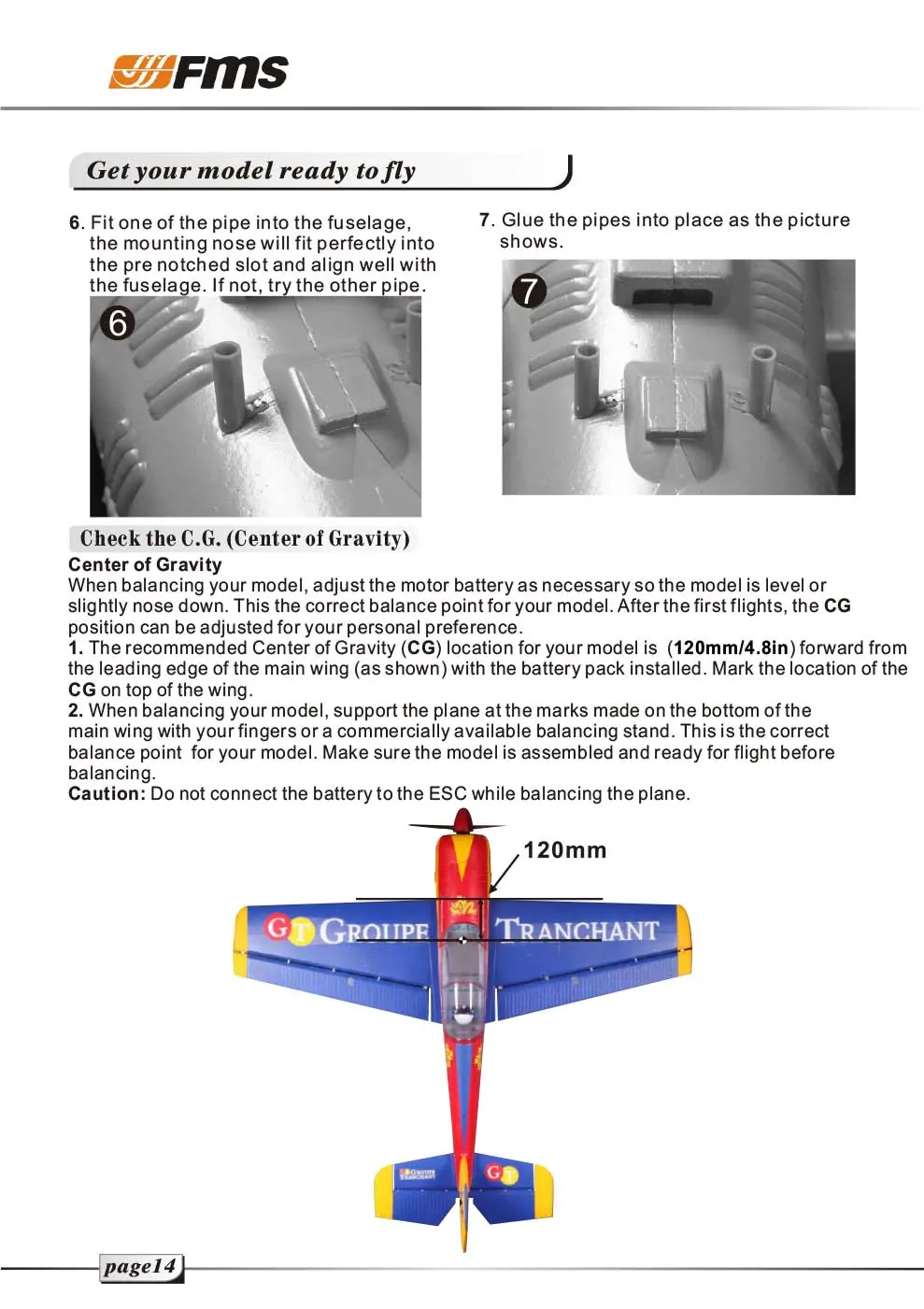

• Schwerpunkt (CG): Der empfohlene Schwerpunkt liegt bei 120 mm von der Vorderkante der Haupttragfläche gemessen.
• Steuerausschläge: Stellen Sie die Ausschläge gemäß den Empfehlungen für "High Rate" oder "Low Rate" ein.

Flugbetrieb

Wählen Sie einen geeigneten Flugplatz, der frei von Gebäuden, Bäumen und Stromleitungen ist. Führen Sie vor jedem Flug einen Reichweitentest durch. Überwachen Sie die Flugzeit mit einem Timer (empfohlen: 4 Minuten für den ersten Flug), um eine Tiefentladung des Akkus zu vermeiden. Landen Sie das Modell, wenn Sie eine Leistungsabnahme bemerken (LVC-Schutz).

Wartung und Fehlerbehebung

Überprüfen Sie vor jedem Flug, ob alle Schrauben fest sitzen. Reparaturen am Schaumstoff sollten mit schaumverträglichen Klebstoffen (z. B. Heißkleber, Schaum-Sekundenkleber oder 5-Minuten-Epoxidharz) durchgeführt werden.

Fehlerbehebung:

• Motor reagiert nicht: Gashebel auf niedrigste Position stellen, Trimmung prüfen.
• Ungewöhnliche Geräusche/Vibrationen: Propeller, Spinner oder Motorhalterung auf Beschädigungen prüfen und festziehen.
• Verkürzte Flugzeit: Akku prüfen, Propeller auf korrekte Montage prüfen.
• Steuerflächen bewegen sich nicht: Verbindungen und Servos auf Schäden prüfen.
