Bedienungsanleitung für FMS 1400mm Pitts V2 RC-Flugzeug

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das FMS 1400mm Pitts V2 RC-Flugzeug. Es ist kein Spielzeug und erfordert Erfahrung im Umgang mit ferngesteuerten Modellen. Lesen Sie vor dem ersten Flug unbedingt die Sicherheitswarnungen, insbesondere zum Umgang mit Li-Po-Akkus, um Brandgefahr oder Verletzungen zu vermeiden.

Lieferumfang und technische Daten

Das Modell wird als Bausatz geliefert. Überprüfen Sie vor der Montage alle Teile auf Vollständigkeit und Beschädigungen. Zu den technischen Spezifikationen gehören:

• Spannweite: 1400mm
• Gesamtlänge: 1298mm
• Motor: 4258 KV460
• ESC: 50A Hobbywing-sourced
• Empfohlener Akku: 22.2V 4000mAh 35c
• Servos: 17g x 4

Montage des Modells

Die Montage erfolgt schrittweise:

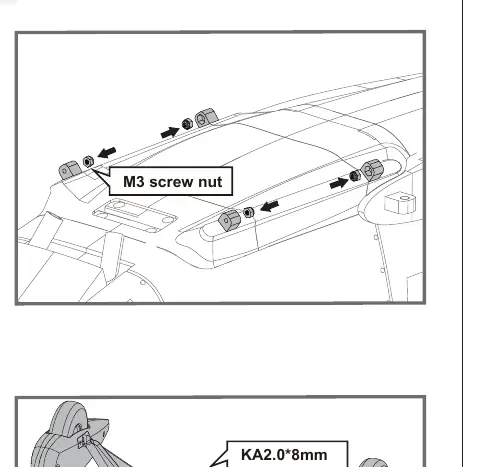

1. Hauptfahrwerk: Muttern in die Kunststoffteile einsetzen und das Fahrwerk am Rumpf befestigen.

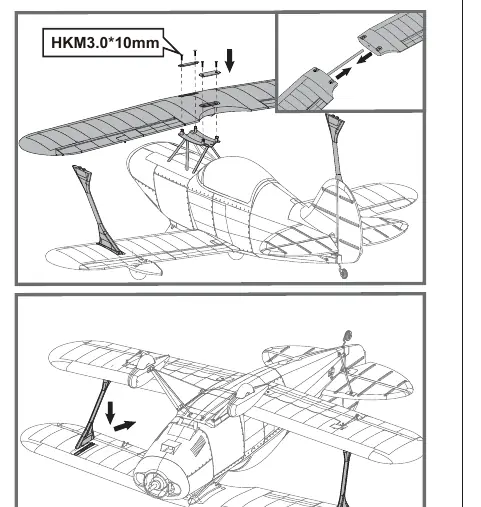

2. Tragflächen: Flügelholm und Flügelhälften montieren und verschrauben.

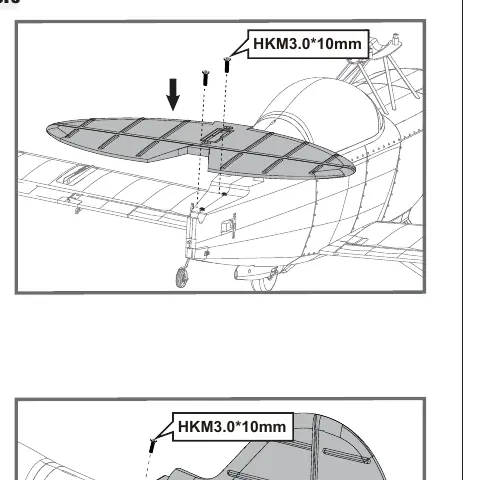

3. Leitwerke: Höhen- und Seitenleitwerk in die Aussparungen am Rumpf einsetzen und sichern.
4. Anlenkungen: Schubstangen an den Ruderhörnern befestigen.
5. Propeller: Spinner und Propeller in der korrekten Reihenfolge montieren.

Elektronik und Empfänger

Die Verkabelung der Servos sollte wie folgt am Empfänger angeschlossen werden:

• Kanal 1: Querruder (Aileron)
• Kanal 2: Höhenruder (Elevator)
• Kanal 3: Gas (Throttle)
• Kanal 4: Seitenruder (Rudder)
• Kanal 5: Fahrwerk (Gear)

Der ESC verfügt über eine Sicherheitsstartfunktion. Der Motor startet erst, wenn der Gashebel auf Nullstellung gebracht wurde.

Vorbereitung für den Flug

Vor dem ersten Flug sind folgende Einstellungen kritisch:

• Schwerpunkt (CG): Dieser sollte 155-165mm von der Flügelvorderkante entfernt liegen. Passen Sie die Position des Akkus entsprechend an.
• Steuerungseinstellungen: Überprüfen Sie die Ruderausschläge gemäß den empfohlenen Werten (High/Low Rate).
• Reichweitentest: Führen Sie vor jedem Flugtag einen Reichweitentest durch.

Fehlerbehebung

Bei Problemen wie fehlender Gasannahme, Vibrationen oder reduzierter Flugzeit prüfen Sie zuerst die Akkuladung, die Verkabelung und den festen Sitz aller Schrauben. Bei Motorproblemen stellen Sie sicher, dass der ESC korrekt scharfgeschaltet ist.
