Bedienungsanleitung für FMS 1700MM P-47 Thunderbolt RC-Flugzeug

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Schritte für die Montage, Inbetriebnahme und Wartung des FMS 1700MM P-47 Thunderbolt RC-Modells. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Modell in Betrieb nehmen. Das Modell ist kein Spielzeug und erfordert grundlegende mechanische Fähigkeiten sowie verantwortungsbewusstes Handeln.

Sicherheitshinweise

• Nicht für Kinder unter 14 Jahren geeignet.
• Betreiben Sie das Modell niemals mit schwachen Senderbatterien.
• Fliegen Sie nur in offenen Bereichen, fernab von Autos, Menschen oder Verkehr.
• Vermeiden Sie Feuchtigkeit, da diese die Elektronik beschädigen kann.
• Halten Sie kleine Teile und Chemikalien von Kindern fern.

Montage des Modells

Die Montage ist in mehrere Schritte unterteilt:

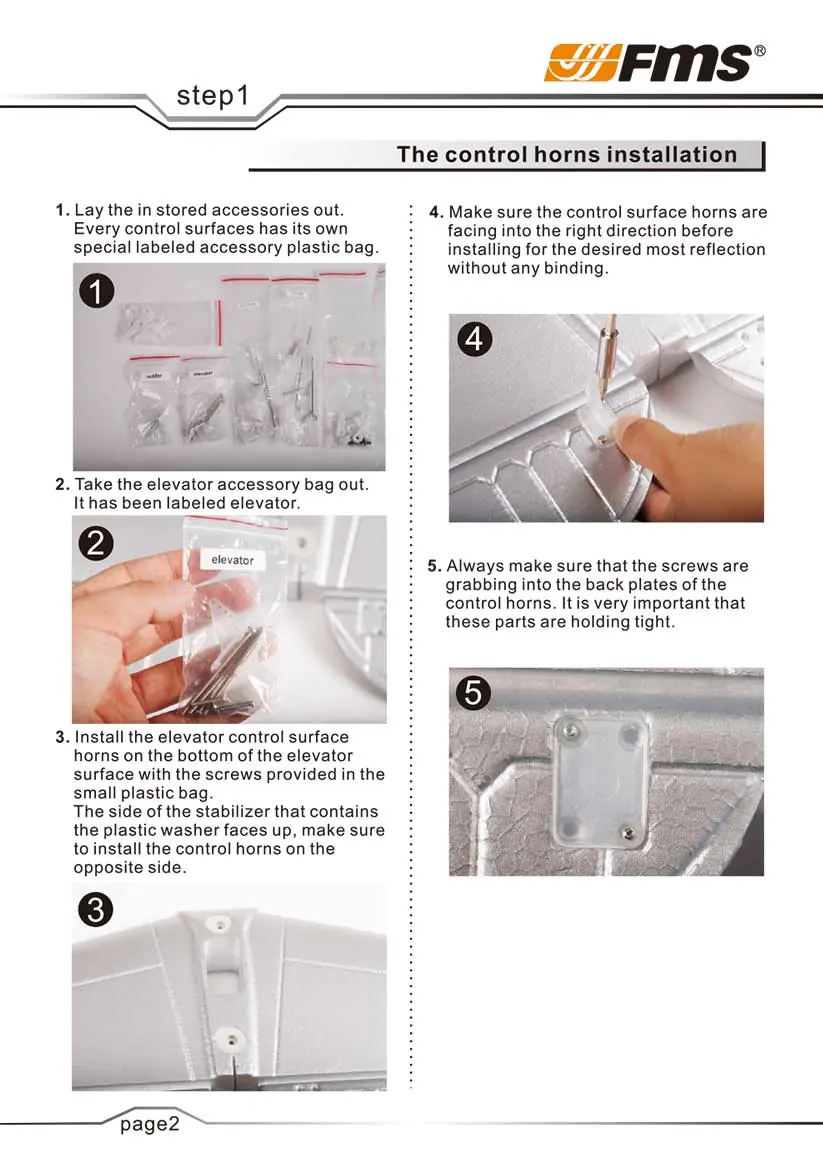

• Ruderhörner: Installieren Sie die Ruderhörner an den entsprechenden Ruderflächen. Achten Sie darauf, dass die Schrauben fest in den Gegenplatten sitzen.
• Gestänge: Verbinden Sie die Gestänge mit den Ruderhörnern und sichern Sie diese mit den beiliegenden Gummischläuchen.

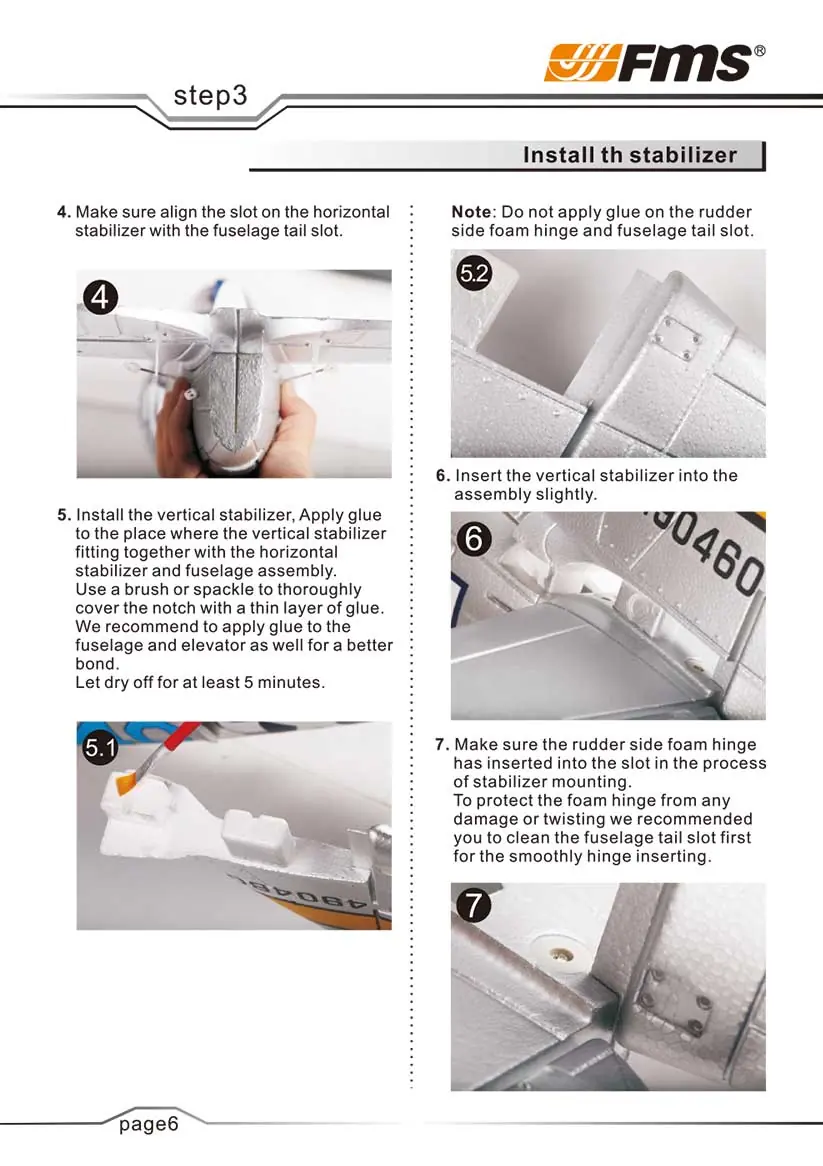

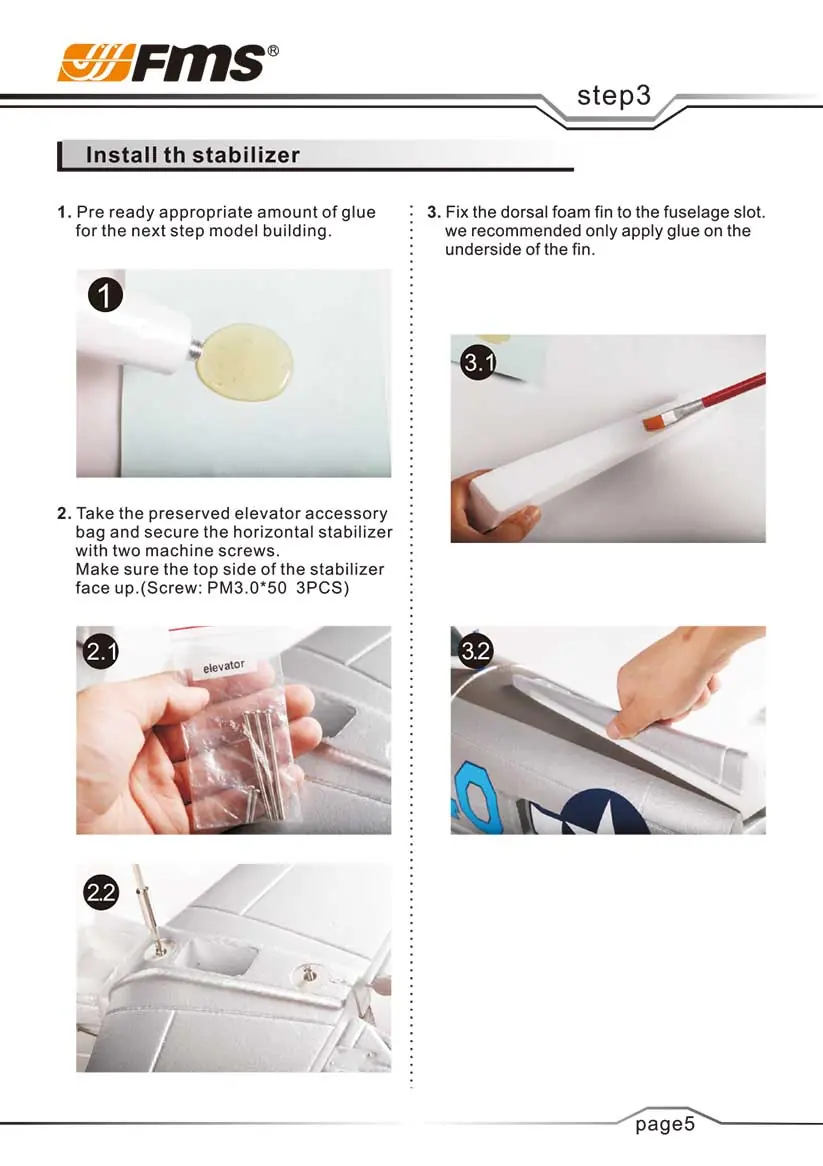

• Leitwerk: Kleben Sie das Leitwerk gemäß den Anweisungen fest und sichern Sie es mit den mitgelieferten Schrauben.

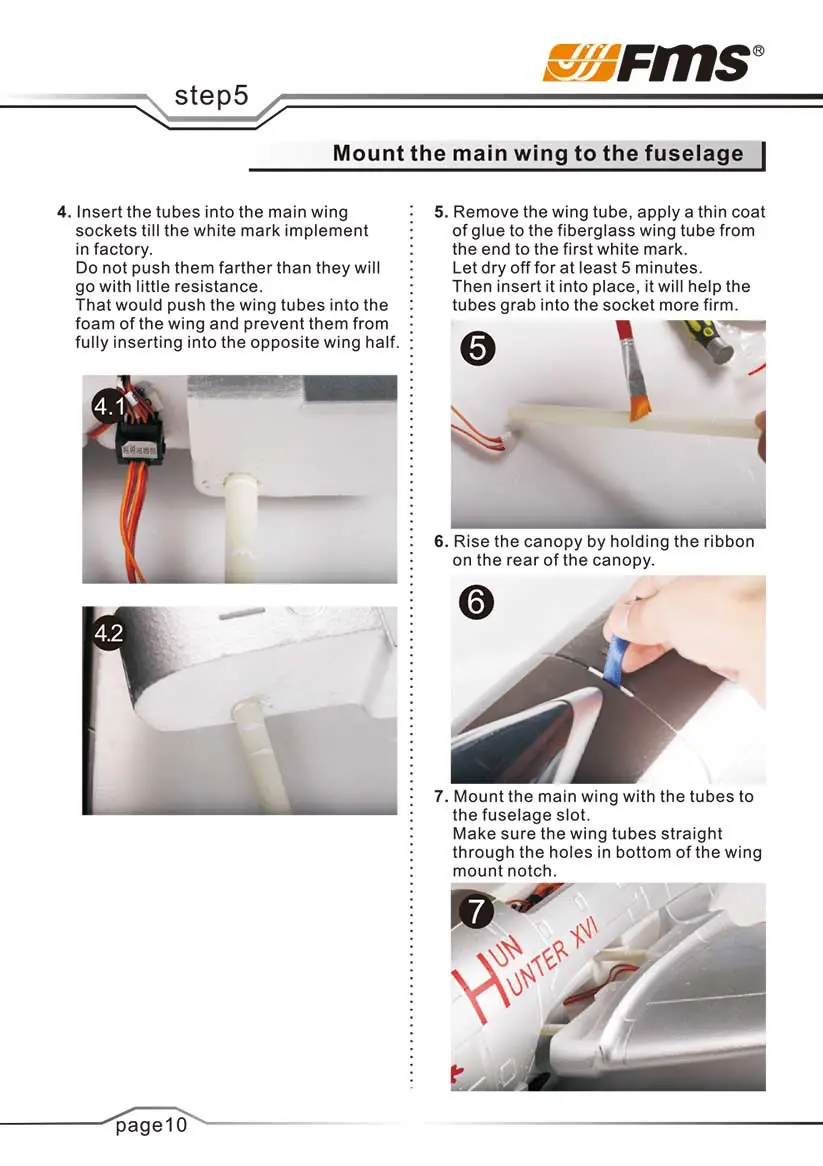

• Tragflächen: Montieren Sie die Haupttragflächen am Rumpf. Achten Sie darauf, die Servokabel korrekt durch die Öffnungen zu führen, ohne sie zu beschädigen.
• Propeller: Montieren Sie die Propellerblätter sorgfältig an der Nabe und ziehen Sie alle Schrauben fest an.

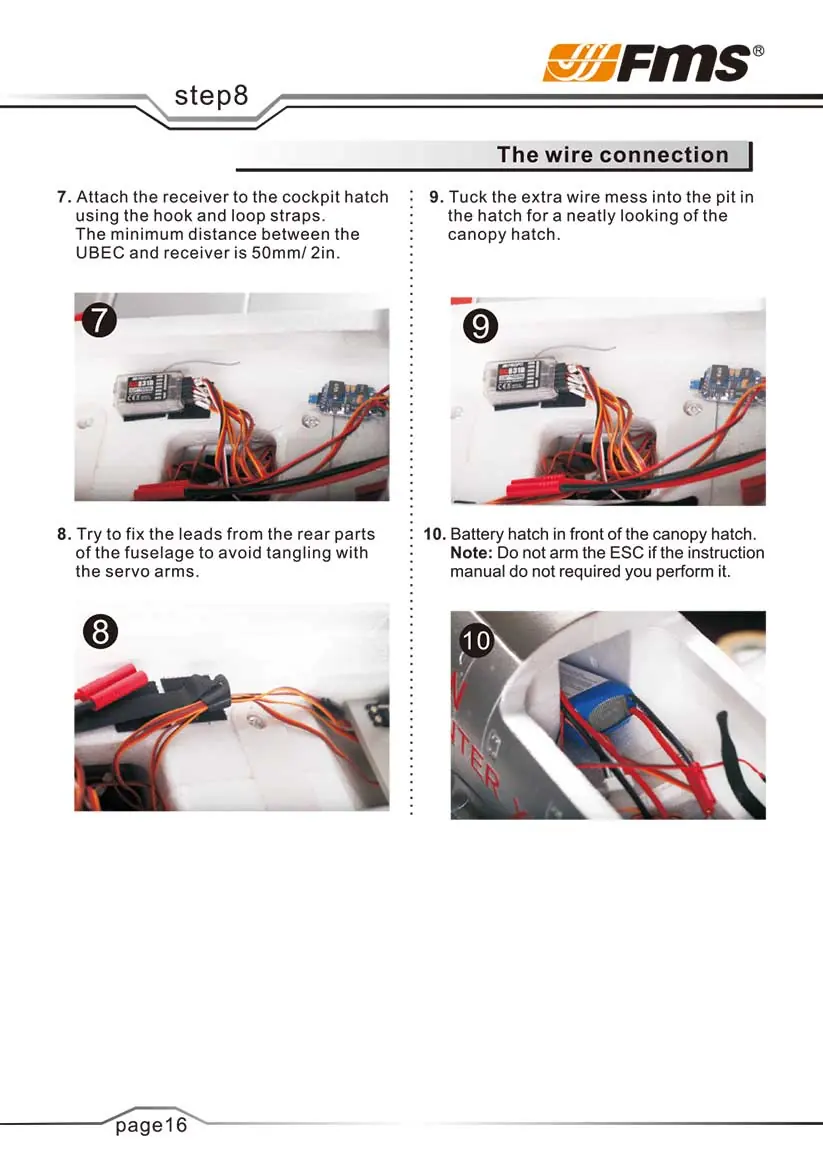

Verkabelung

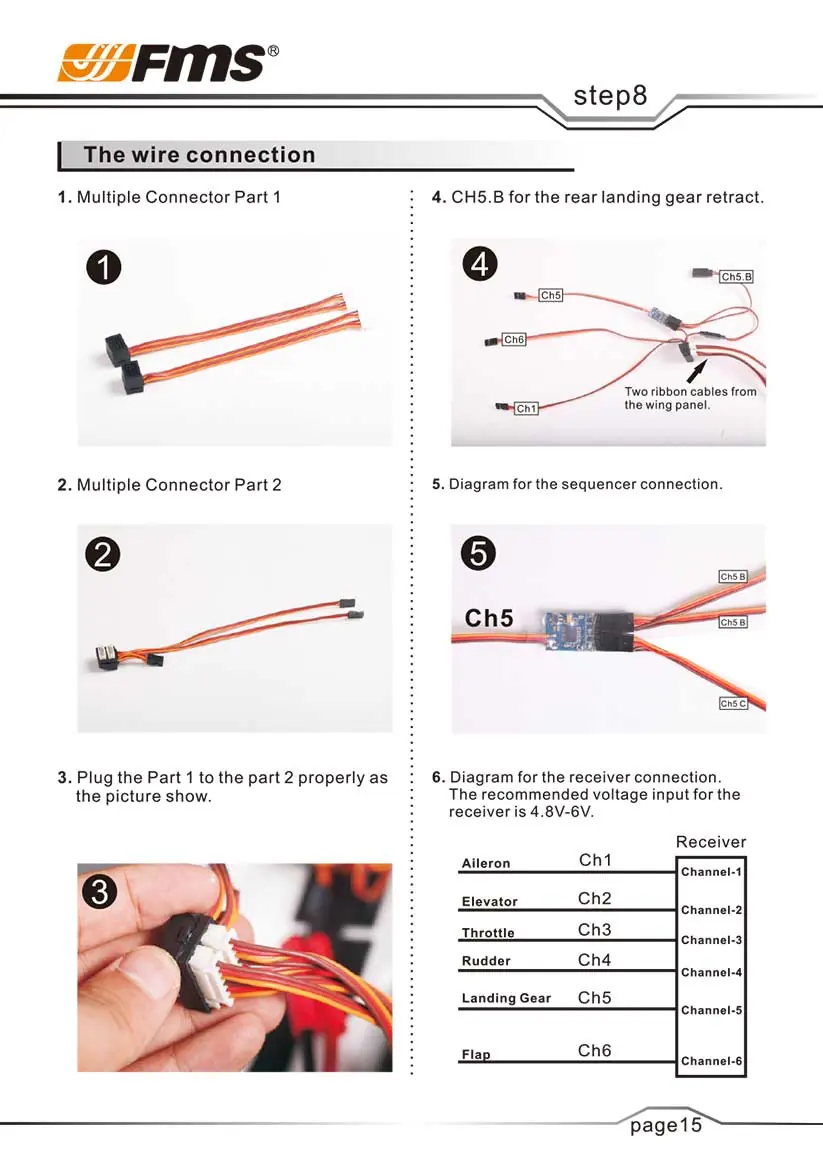

Verbinden Sie die Servos und den Regler (ESC) mit dem Empfänger. Achten Sie auf die korrekte Kanalbelegung:

• Kanal 1: Querruder
• Kanal 2: Höhenruder
• Kanal 3: Gas
• Kanal 4: Seitenruder
• Kanal 5: Einziehfahrwerk
• Kanal 6: Landeklappen

Rudereinstellungen und Schwerpunkt

Für ein stabiles Flugverhalten sind korrekte Einstellungen essenziell:

• Schwerpunkt (CG): Der empfohlene Schwerpunkt liegt bei 90 mm von der Vorderkante der Haupttragfläche gemessen.
• Ruderausschläge: Stellen Sie die Ausschläge für Höhen-, Seiten-, Querruder und Landeklappen gemäß den Angaben in der Tabelle "Main specification" ein.

ESC-Programmierung

Der Regler (ESC) kann für verschiedene Parameter programmiert werden, wie z.B. Bremse, Batterietyp, Timing und Anlaufverhalten. Die Programmierung erfolgt über den Sender durch das Abspielen von Tonsignalen. Stellen Sie sicher, dass der Gashebel beim Einschalten auf Minimum steht.

Fehlerbehebung

Sollte der Motor nicht funktionieren, prüfen Sie zuerst die ESC-Kalibrierung. Wenn der Motor in die falsche Richtung dreht, tauschen Sie zwei der drei Motorkabel oder ändern Sie die Einstellung im ESC-Programmiermenü.
