Bedienungsanleitung für FMS 1400MM T-28 Trojan V4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das FMS 1400MM T-28 Trojan V4 RC-Flugzeug. Lesen Sie die gesamte Anleitung vor der Montage und dem ersten Flug sorgfältig durch. Das Modell ist kein Spielzeug und erfordert Vorsicht beim Betrieb. Achten Sie besonders auf die Handhabung von LiPo-Akkus, um Brandgefahr zu vermeiden.

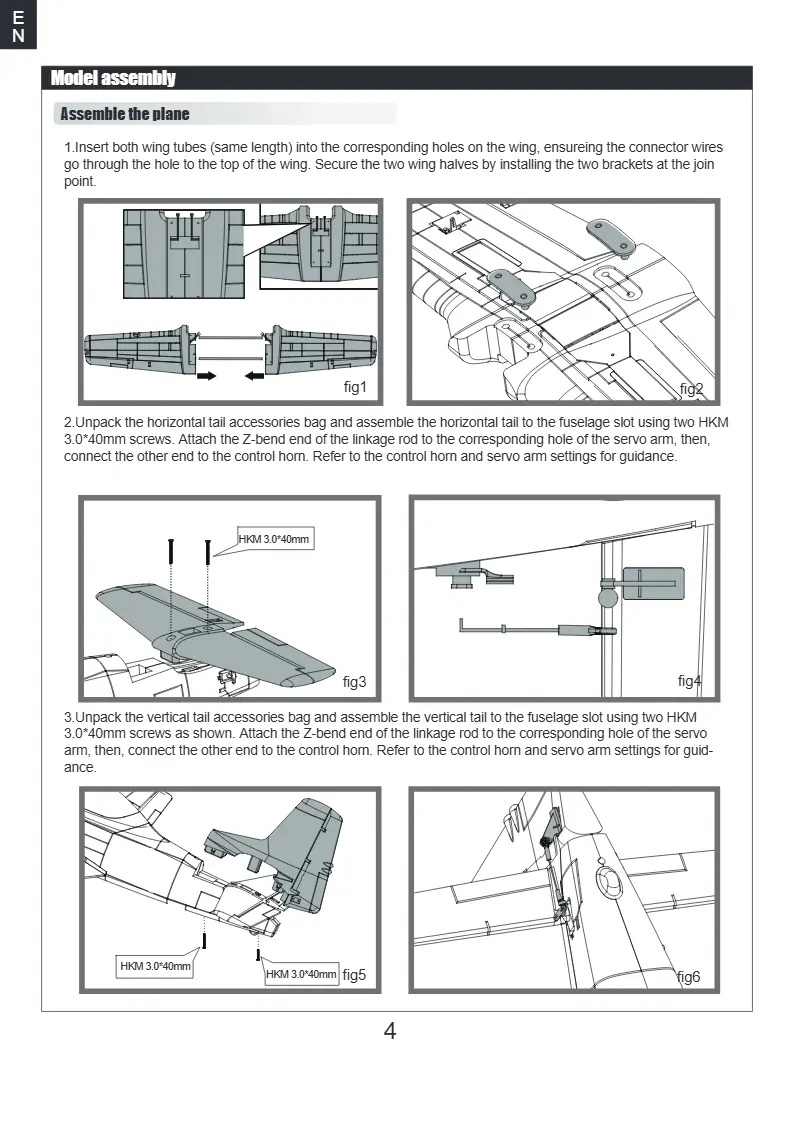

Montage des Modells

Die Montage umfasst die Installation der Tragflächen, des Höhen- und Seitenleitwerks sowie des Propellers.

• Tragflächen: Führen Sie die Steckungsrohre in die Tragflächenhälften ein und sichern Sie diese mit den mitgelieferten Halterungen.
• Leitwerke: Montieren Sie das Höhen- und Seitenleitwerk am Rumpf unter Verwendung der HKM 3.0*40mm Schrauben. Verbinden Sie die Gestänge mit den Ruderhörnern.

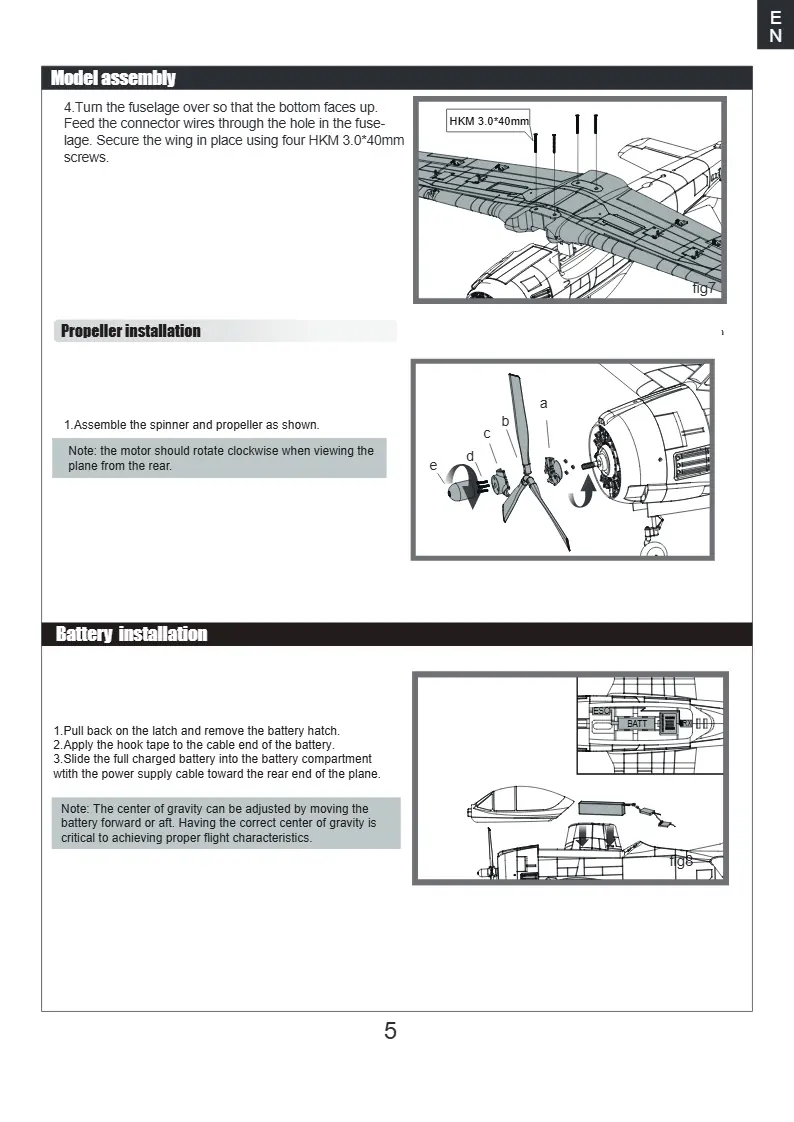

• Propeller: Montieren Sie Spinner und Propeller gemäß der Abbildung. Achten Sie auf die korrekte Drehrichtung.
• Akku: Platzieren Sie den geladenen Akku im Akkufach und sichern Sie ihn mit dem Klettband.

Sender- und Modell-Setup

Vor dem ersten Flug müssen Sender und Empfänger korrekt konfiguriert werden.

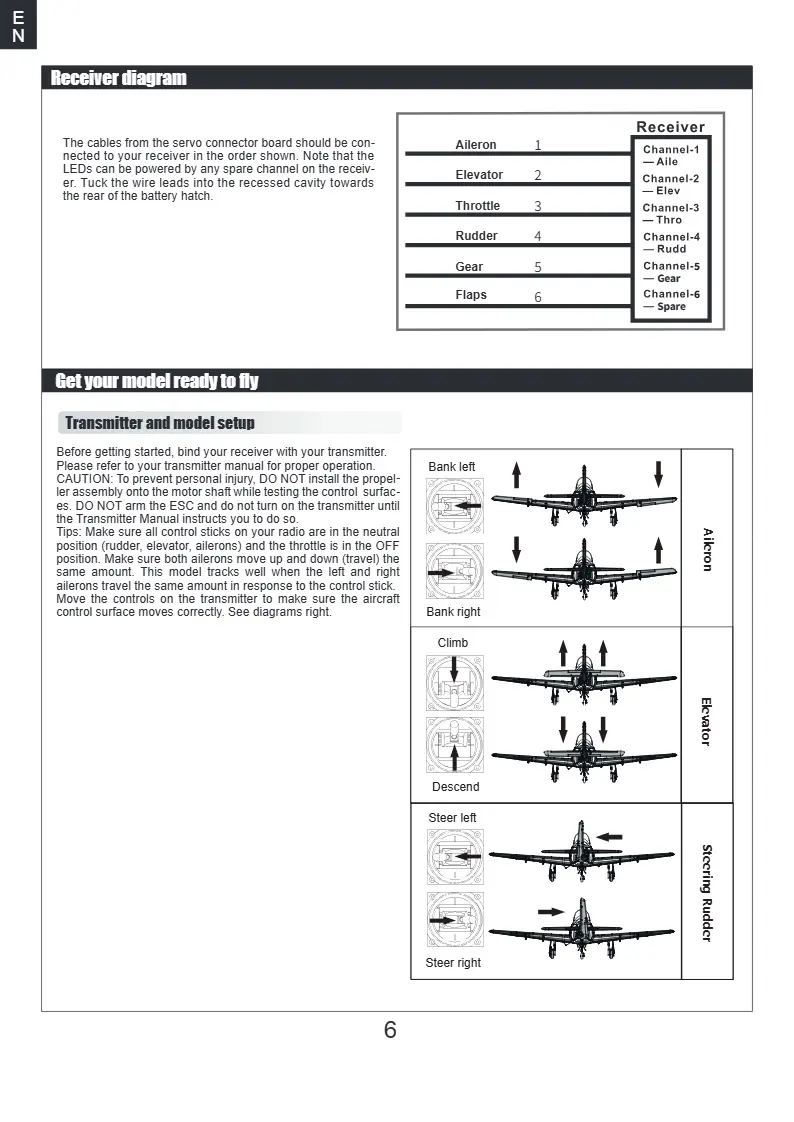

• Empfänger-Anschluss: Verbinden Sie die Servokabel gemäß dem Diagramm (Kanal 1: Querruder, Kanal 2: Höhenruder, Kanal 3: Gas, Kanal 4: Seitenruder, Kanal 5: Fahrwerk, Kanal 6: Landeklappen).

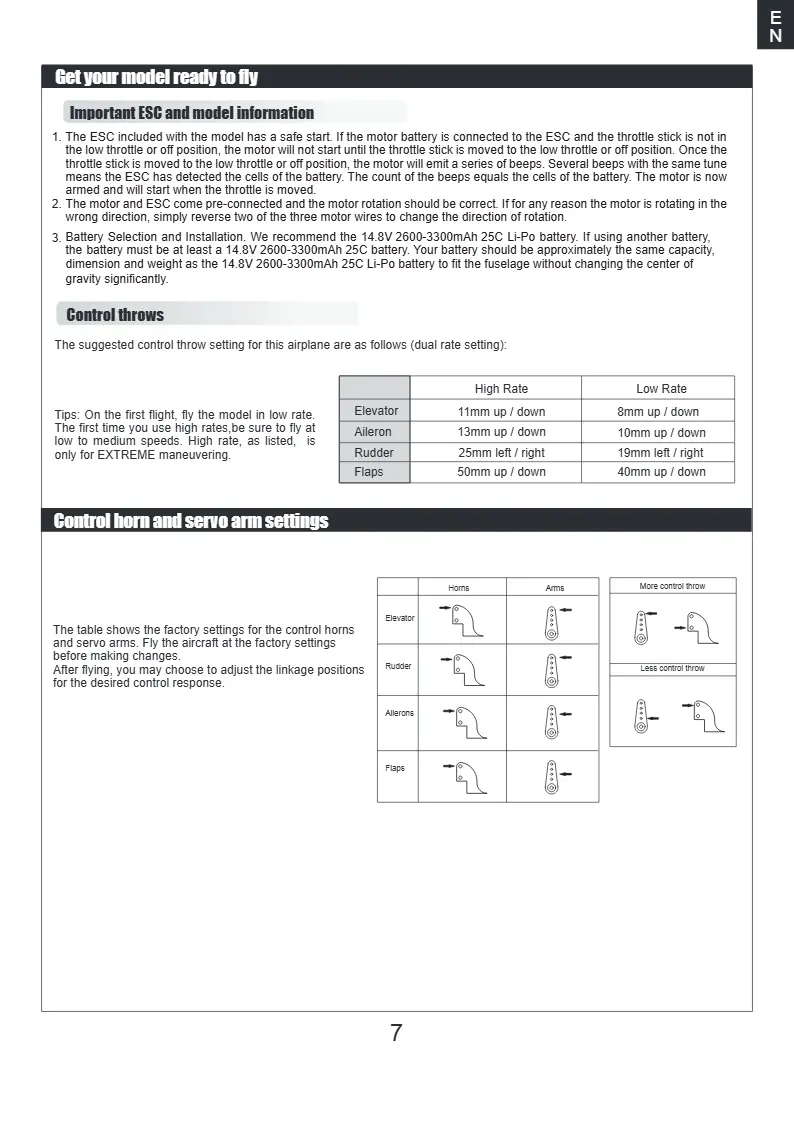

• Steuerwege: Stellen Sie sicher, dass alle Steuerflächen neutral stehen und sich in die richtige Richtung bewegen.
• Dual Rate: Nutzen Sie für den Erstflug die "Low Rate"-Einstellungen, um das Modell einfacher zu steuern.

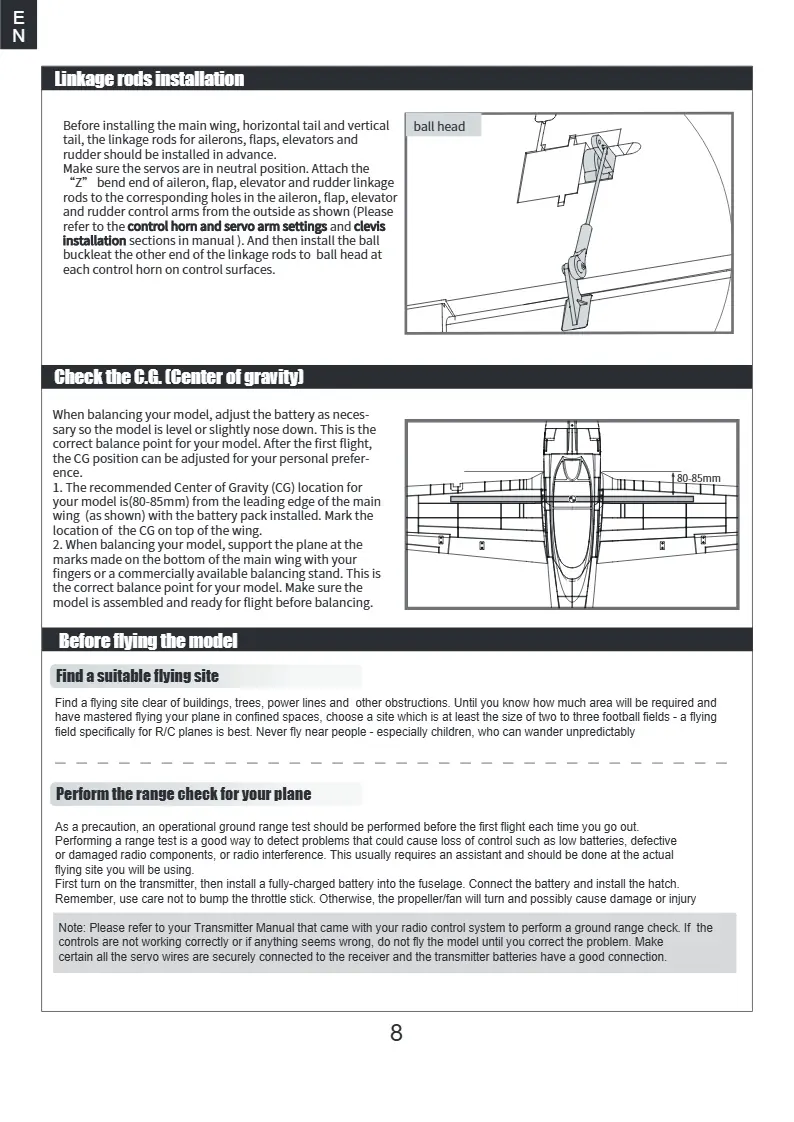

Schwerpunkt (CG)

Der korrekte Schwerpunkt ist entscheidend für stabile Flugeigenschaften.

• Der empfohlene Schwerpunkt liegt 80-85 mm von der Vorderkante der Haupttragfläche entfernt.
• Markieren Sie diese Position auf der Oberseite der Tragfläche und balancieren Sie das Modell dort aus.

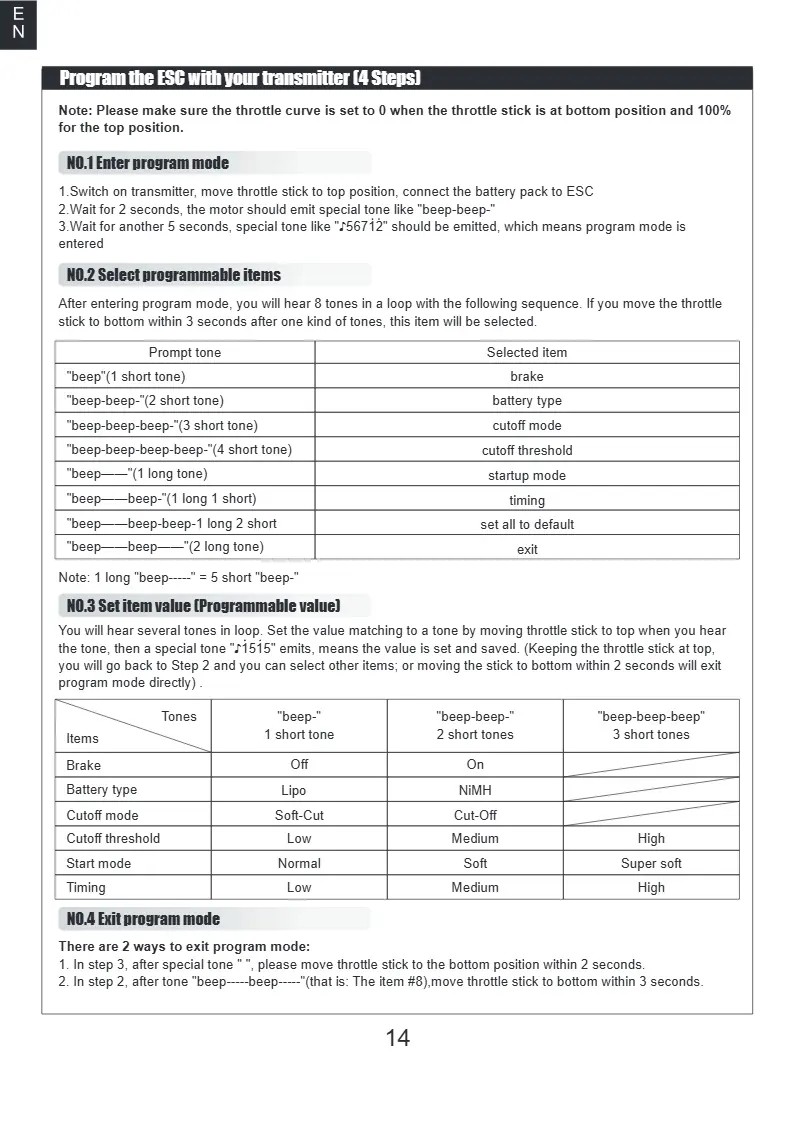

ESC-Programmierung

Der elektronische Drehzahlregler (ESC) kann über den Sender programmiert werden.

• Programmiermodus: Schalten Sie den Sender ein, bewegen Sie den Gasknüppel auf Maximum und schließen Sie den Akku an. Warten Sie auf die Bestätigungstöne.
• Einstellungen: Sie können Parameter wie Bremse, Batterietyp, Abschaltmodus, Abschaltspannung, Startmodus und Timing anpassen.
• Speichern: Bewegen Sie den Gasknüppel nach der Auswahl des Wertes auf Minimum, um die Einstellung zu speichern.

Fehlerbehebung

Bei Problemen mit dem Modell prüfen Sie folgende Punkte:

• Motor reagiert nicht: ESC ist nicht scharfgeschaltet. Gasknüppel auf Minimum stellen.
• Ungewöhnliche Geräusche: Spinner oder Propeller beschädigt oder lose. Teile festziehen oder ersetzen.
• Kurze Flugzeit: Akku schwach oder beschädigt. Akku vollständig laden oder ersetzen.
• Steuerflächen bewegen sich nicht: Kabelverbindungen prüfen oder Servos auf Beschädigungen untersuchen.

Wartung und Sicherheit

Reparieren Sie Schaumteile mit schaumverträglichem Kleber (z.B. Heißkleber, Schaum-Sekundenkleber oder 5-Minuten-Epoxidharz). Überprüfen Sie vor jedem Flug alle Schrauben auf festen Sitz. Fliegen Sie niemals in der Nähe von Menschen, Gebäuden oder Stromleitungen.
