Montage- und Gebrauchsanleitung für Fiamma VENT 28 F Dachhaube
Schnellstartanleitung für die Fiamma VENT 28 F Dachhaube. Enthält wichtige Informationen zur Installation, Kompatibilität mit Dachstärken, Abdichtung, Wartung und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Gebrauchsanweisungen für die Fiamma VENT 28 F Dachhaube. Die Installation sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Vor der Montage ist sicherzustellen, dass keine Teile während des Transports beschädigt wurden.
Technische Daten und Kompatibilität
- Geeignet für Dachstärken von 54 mm bis 68 mm.
- Erforderlicher Ausschnitt: 28 x 28 cm.
- Gewicht: 1,8 kg.
- Empfohlene Dichtmittel: SIKALASTOMER-710, THEROSTAT II oder DEKALIN 1512.
Montage
- Schneiden Sie eine quadratische Öffnung von 28 cm in das Dach.
- Dichten Sie die Unterseite des Außenrahmens mit einer mindestens 10 mm breiten Schicht Dichtmasse ab.
- Setzen Sie den Außenrahmen in die Öffnung ein; achten Sie darauf, dass die Scharniere in Fahrtrichtung zeigen.

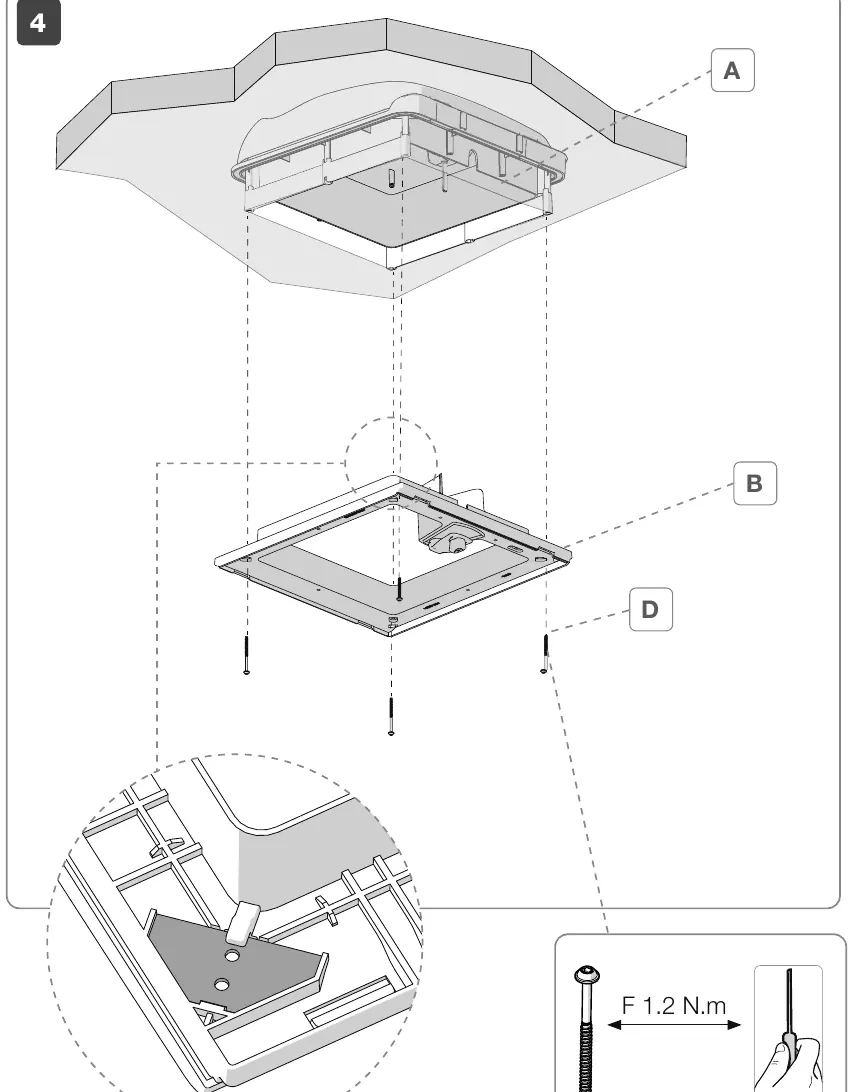

- Montieren Sie den Innenrahmen und befestigen Sie die Dachhaube mit den 4 mitgelieferten Schrauben (Anzugsmoment 1,2 N.m). Achten Sie darauf, den Rahmen nicht zu verformen.
- Bringen Sie den Insektenschutzrahmen mit den Druckhaken an.
- Entfernen Sie die Schutzfolie von der Abdeckung.
Sicherheit und Betrieb

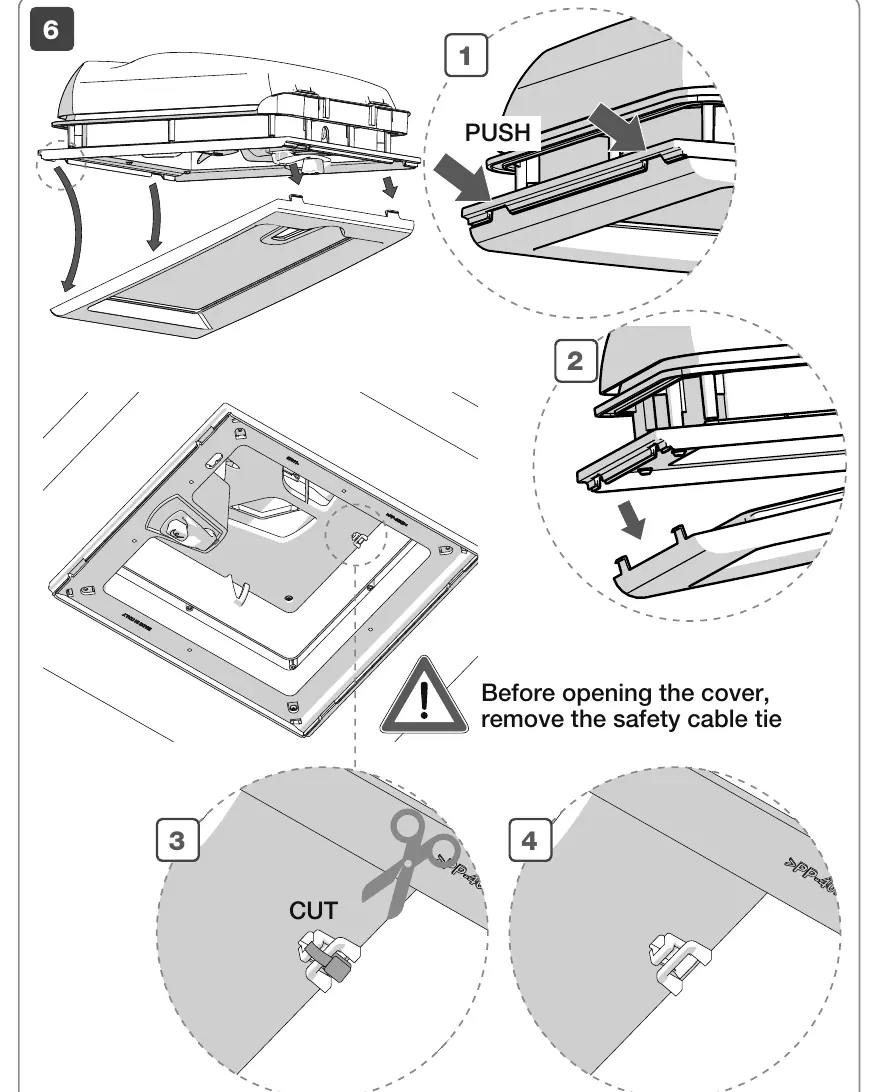

Vor Fahrtantritt muss die Dachhaube ordnungsgemäß geschlossen sein. Es ist verboten, auf der Abdeckung zu laufen. Öffnen Sie die Dachhaube nicht während der Fahrt, bei starkem Wind oder Regen. Entfernen Sie Schnee oder Eis von der Haube. Vor dem ersten Öffnen muss die Sicherheitskabelbinder entfernt werden.
Pflege und Wartung
Verwenden Sie zur Reinigung nur neutrale, nicht aggressive Reinigungsmittel. Für die Crystal-Abdeckung verwenden Sie einen Acrylglasreiniger und ein weiches Tuch, um Kratzer zu vermeiden. Verwenden Sie keine alkoholhaltigen Reiniger, Lösungsmittel oder Scheuermittel. Das Moskitonetz kann zur Reinigung abgenommen werden.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Schwergängiger Öffnungs- oder Schließmechanismus
Schmieren Sie den Mechanismus mit einigen Tropfen Schmierfett.
Beschädigung der Crystal-Abdeckung
Verwenden Sie ausschließlich Acrylglasreiniger und ein weiches Tuch. Keine aggressiven Reiniger oder Scheuermittel verwenden.
Vor der Verwendung
- Prüfen Sie, ob die Dachstärke zwischen 54 und 68 mm liegt.
- Stellen Sie sicher, dass die Dachfläche flach ist.
- Kontrollieren Sie, dass keine Hindernisse (Kabel, Verstärkungen) im Montagebereich liegen.
- Entfernen Sie vor dem ersten Öffnen den Sicherheitskabelbinder.
- Prüfen Sie nach den ersten Kilometern den festen Sitz aller Schrauben.
Technische Daten in der Praxis
- Anzugsmoment
- 1,2 N.m für die Befestigungsschrauben.
Abbildungen und Diagramme

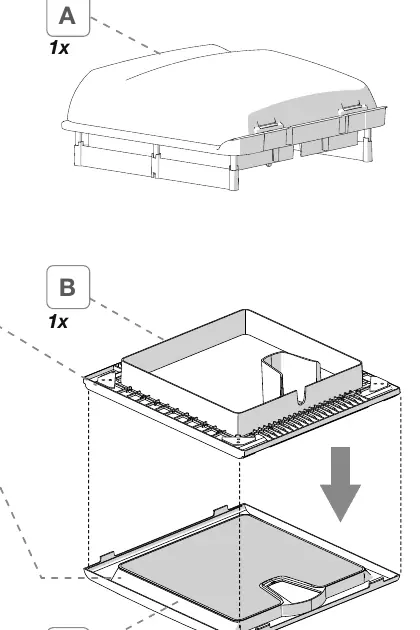

- Die Abbildungen zeigen die schrittweise Montage: Ausschnitt, Abdichtung, Einsetzen des Rahmens, Verschraubung und Anbringen des Insektenschutzes.
- Die Pfeile in den Diagrammen verdeutlichen die korrekte Ausrichtung der Scharniere in Fahrtrichtung.
Modellkompatibilität
- Nicht geeignet für Dächer außerhalb des Bereichs von 54-68 mm.
- Die Oberfläche muss sowohl innen als auch außen flach sein.
