Dokumente / Garantie und Sicherheit
Montage- und Gebrauchsanleitung für Fiamma Caravanstore ZIP XL Markise
Schnellstartanleitung für die Fiamma Caravanstore ZIP XL Markise. Enthält wichtige Informationen zur Installation, Bedienung, Teilöffnung, Sicherheitshinweisen und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Gebrauchsanweisungen für die Fiamma Caravanstore ZIP XL Markise. Es ist zwingend erforderlich, die Markise bei starkem Wind, Regen oder Schnee einzufahren. Die Installation sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Überprüfen Sie vor Fahrtantritt immer, ob die Markise vollständig geschlossen ist.
Installation

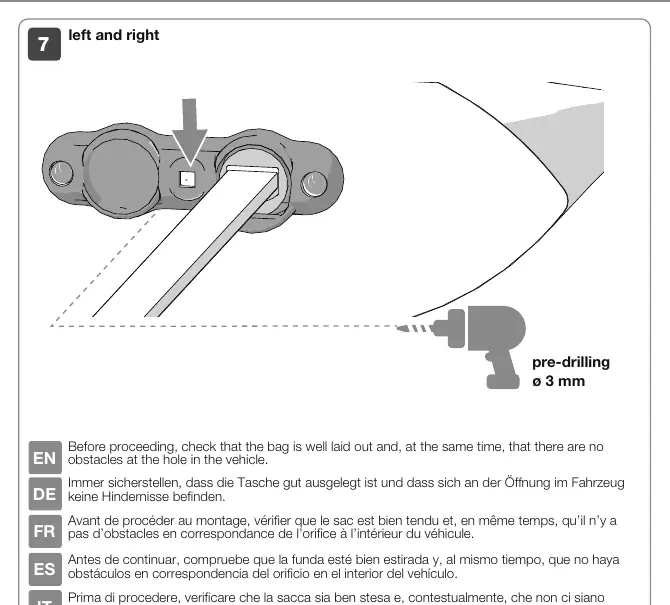

Die Installation erfordert zwei Personen. Die Markise wird in die Kederschiene des Fahrzeugs eingezogen. Achten Sie darauf, dass der Beutel gut ausgelegt ist und keine Hindernisse an der Öffnung im Fahrzeug vorhanden sind. Für die Befestigung der Stützfüße an der Fahrzeugwand ist das Bohren von Löchern (ø 3 mm für Vorbohrung, ø 6 mm für Schrauben) erforderlich. Verwenden Sie bei Bedarf SIKAFLEX zur Abdichtung.
Bedienung
Die Markise wird durch Ausrollen des Tuches und Aufstellen der Stützfüße bedient. Sichern Sie die Stützfüße bei Wind mit den mitgelieferten Erdnägeln am Boden. Das Flexyblock-System ermöglicht eine einfache Einstellung der Stützfüße.
Teilöffnung
Eine Teilöffnung ist nur bei Modellen von 360 cm bis 550 cm möglich. Voraussetzung ist, dass die Stützfüße an der Fahrzeugwand befestigt sind. Rollen Sie das Tuch 6 Umdrehungen ab, wobei das Fiamma-Logo horizontal ausgerichtet sein muss.
Wartung und Pflege
Schließen Sie die Markise nur, wenn sie trocken und sauber ist. Sollte sie feucht geschlossen werden müssen, öffnen Sie sie innerhalb von 12 Stunden zum Trocknen. Reinigen Sie das Tuch mit Wasser und einem weichen Tuch oder einer Bürste; bei starker Verschmutzung kann ein neutrales Reinigungsmittel (Marseiller Seife) verwendet werden. Verwenden Sie keine aggressiven Chemikalien oder Hochdruckreiniger.
Sicherheit
Die Markise ist ein Sonnenschutz. Bei Wind, Regen oder Schnee muss sie eingefahren werden. Falls dies nicht möglich ist, senken Sie eine Seite ab, damit Wasser abfließen kann, und verwenden Sie die Spannstange. Wenn die Markise mehr als 100 mm aus dem Fahrzeugumriss herausragt, muss dies in den Fahrzeugpapieren vermerkt werden (DIN 75303 - 2019).
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Reißverschluss lässt sich nicht schließen
Stellen Sie sicher, dass das Tuch korrekt aufgerollt ist und die Stützfüße vollständig in der Walze verstaut sind. Zu viel Volumen verhindert das Schließen.
Wasseransammlung auf dem Tuch
Senken Sie einen Stützfuß ab, damit das Wasser abfließen kann, und montieren Sie die Spannstange.
Kleine Lichtflecken auf dem Tuch
Dies sind technisch unvermeidbare Unregelmäßigkeiten durch die Beschichtung/Laminierung und beeinträchtigen die Wasserdichtigkeit nicht.
Vor der Verwendung
- Prüfen Sie, ob alle Teile unbeschädigt sind.
- Stellen Sie sicher, dass die Fahrzeugwand stabil genug für die Ankerpunkte ist.
- Kontrollieren Sie vor der Fahrt, ob die Markise vollständig geschlossen ist.
- Stellen Sie sicher, dass das Tuch trocken ist, bevor Sie die Markise für längere Zeit schließen.
Technische Daten in der Praxis
- DIN 75303 - 2019
- Wenn die Markise mehr als 100 mm aus dem Fahrzeugumriss herausragt, muss sie in den Fahrzeugpapieren eingetragen werden.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen für die Montage der Stützfüße an der Wand und die Verwendung des Flexyblock-Systems.
- Die Teilöffnungs-Sequenz zeigt die korrekte Anzahl der Umdrehungen (6) für das Ausrollen.
Modellkompatibilität
- Die Teilöffnung ist nur bei Modellen von 360 cm bis 550 cm möglich.
- Die Installation muss mit den geltenden lokalen Vorschriften kompatibel sein.
