Installations- und Bedienungsanleitung für Fiamma Motor Kit Compact F45s

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Gebrauchsanweisungen für das Fiamma Motor Kit Compact F45s. Es ist für die Nachrüstung von F45s Markisen konzipiert. Die Installation sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Das System arbeitet mit 12V Gleichstrom und erfordert eine Absicherung mit 12A.

Installation und Montage

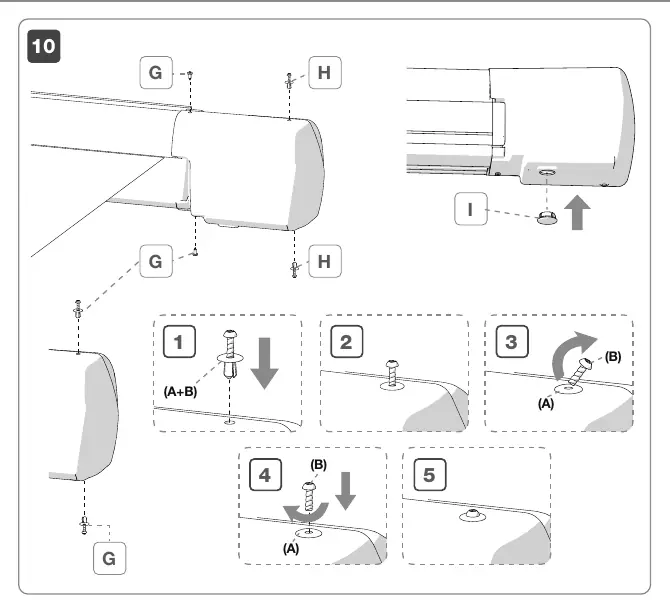

Vor der Montage muss die Markise vollständig ausgefahren und die Stützfüße abgesenkt werden. Die Montage umfasst das Entfernen der Endkappe, das Einsetzen des Motors in das Gehäuse und die Sicherung mit den mitgelieferten Nieten. Achten Sie darauf, dass keine Teile während des Transports beschädigt wurden.

Elektrischer Anschluss

Das System muss an eine 12V-Stromquelle angeschlossen werden. Es wird empfohlen, die Fahrzeugbatterie während der Installation abzuklemmen. Verwenden Sie den sichersten und kürzesten Weg für das Netzkabel. Das System muss über eine 12A-Sicherung geschützt sein. Ein Relais (nicht im Lieferumfang enthalten) sollte so angeschlossen werden, dass der Strom zum Motor unterbrochen wird, sobald die Zündung eingeschaltet wird, um ein versehentliches Öffnen während der Fahrt zu verhindern.

Funktionstest

Nach dem Anschluss und vor dem Anbringen der Motorabdeckungen muss ein Funktionstest durchgeführt werden:

• Prüfen Sie, ob die Markise bei Schalterstellung EXTEND öffnet und bei RETRACT schließt. Bei umgekehrtem Verhalten die Polarität am Motoreingang tauschen.
• Prüfen Sie, ob der Mikroschalter die Bewegung beim Schließen unterbricht. Falls nicht, muss der Mikroschalter mit einer Zange feinjustiert werden.

Bedienung des Produkts

Die Markise wird über den Schalter des Control Systems bedient. Wenn der Schalter losgelassen wird, stoppt die Bewegung. Sollte der Mikroschalter nicht funktionieren, schaltet die Schutzsicherung bei Erreichen der Endposition ab. In diesem Fall muss die Sicherung (T 5A L 250V) ersetzt werden. Bei Motorausfall kann die Markise manuell mit der mitgelieferten Kurbel F geschlossen werden.

Sicherheitshinweise

Vor jeder Fahrt muss sichergestellt werden, dass die Markise vollständig geschlossen ist. Überprüfen Sie regelmäßig den festen Sitz der Befestigungen. Reinigen Sie das Gehäuse nicht mit aggressiven Produkten, da dies die Oberfläche beschädigen kann. Wenn die Markise mehr als 100 mm über das Fahrzeugprofil hinausragt, muss dies in den Fahrzeugpapieren vermerkt werden.
