Installationsanleitung für Fiamma 04328B01 Dachhaube
Schnellstart-Anleitung für die Installation und Nutzung der Fiamma 04328B01 Dachhaube. Enthält wichtige Montagehinweise, Kompatibilitätsbedingungen, Wartungstipps und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung

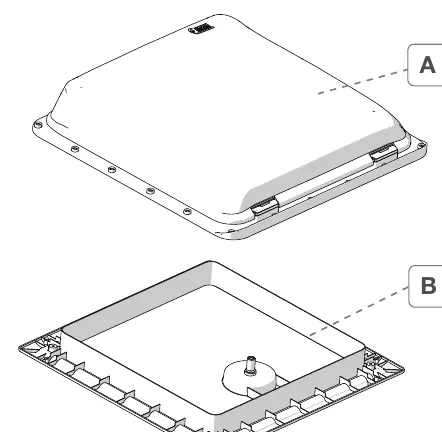

Dieses Dokument enthält die Installations- und Gebrauchsanweisungen für die Fiamma Dachhaube (Modelle Vent White und Vent Crystal). Die Installation sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Das Produkt darf nicht modifiziert werden.
Montage und Installation
Die Dachhaube ist für Dächer mit einer Stärke von 3 bis 5 cm geeignet. Für Dächer mit einer Stärke von 5 bis 8,5 cm muss das optionale Kit Extension Vent verwendet werden.
- Wählen Sie den Installationsort und schneiden Sie eine quadratische Öffnung von 39 cm.
- Reinigen Sie die Dachfläche gründlich.
- Tragen Sie ein wasserdichtes Dichtmittel (empfohlen: Butyl-Dichtungsmasse) auf den unteren Teil des Außenrahmens auf.
- Setzen Sie den Außenrahmen in die Öffnung ein; achten Sie darauf, dass die Scharniere in Fahrtrichtung zeigen.
- Befestigen Sie den Rahmen mit 20 Schrauben (Ø 4,2x30 mm, nicht im Lieferumfang enthalten).
- Dichten Sie den gesamten Umfang des Außenrahmens sorgfältig ab und füllen Sie Lücken zwischen Dach und Rahmen sowie die Schraubenköpfe mit Silikon.
- Setzen Sie den Innenrahmen ein und befestigen Sie diesen mit 4 selbstschneidenden Schrauben (Ø 3,5x15 mm, nicht im Lieferumfang enthalten).
Sicherheitshinweise
- Es ist verboten, auf der Abdeckung der Dachhaube zu laufen.
- Stellen Sie vor Fahrtantritt sicher, dass die Dachhaube vollständig geschlossen ist.
- Öffnen Sie die Dachhaube niemals während der Fahrt.
- Öffnen Sie die Haube nicht bei starkem Wind oder Regen.
- Entfernen Sie Schnee oder Eis von der Dachhaube.
- Überprüfen Sie regelmäßig den festen Sitz aller Schrauben, insbesondere nach den ersten Kilometern nach der Montage sowie vor und nach langen Reisen.
Pflege und Wartung
Verwenden Sie für die Reinigung ausschließlich neutrale, nicht aggressive Reinigungsmittel. Für die Crystal-Abdeckung verwenden Sie einen Acrylglasreiniger und ein weiches Tuch, um Kratzer zu vermeiden. Das Moskitonetz kann nach dem Entfernen des Rahmens und der Befestigungsschrauben mit Wasser und einem neutralen Reinigungsmittel gereinigt werden. Bei schwergängigem Öffnungsmechanismus kann dieser mit wenigen Tropfen Fett geschmiert werden.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Öffnungs-/Schließmechanismus ist schwergängig
Schmieren Sie den Mechanismus mit einigen Tropfen Fett.
Dachstärke liegt außerhalb des Standardbereichs (3-5 cm)
Verwenden Sie das optionale Kit Extension Vent für Dächer bis 8,5 cm Stärke.
Vor der Verwendung
- Prüfen Sie, ob die Dachstärke (3-5 cm oder bis 8,5 cm mit Kit) kompatibel ist.
- Stellen Sie sicher, dass die Dachoberfläche innen und außen flach ist.
- Kontrollieren Sie, dass keine Hindernisse wie Kabel oder Dachverstärkungen im Montagebereich liegen.
- Stellen Sie sicher, dass die Scharniere in Fahrtrichtung ausgerichtet sind.
- Prüfen Sie vor Fahrtantritt, ob die Haube korrekt geschlossen ist.
Technische Daten in der Praxis
- Ausschnittmaß
- Quadratische Öffnung von 39x39 cm erforderlich.
Abbildungen und Diagramme

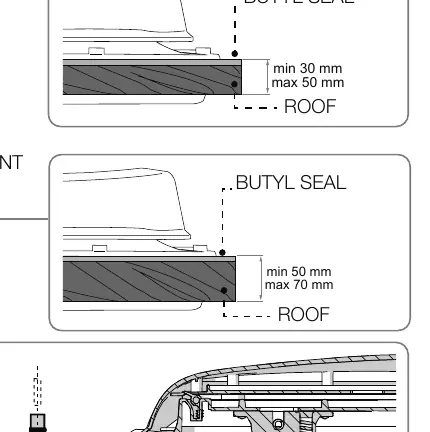

- Die Anleitung enthält detaillierte Schnittzeichnungen für die Montage mit und ohne Extension Vent Kit.
- Die Abbildungen zeigen die korrekte Positionierung der Butyl-Dichtung und die Verschraubungspunkte.
Modellkompatibilität
- Nicht kompatibel mit Dächern, die nicht flach sind.
- Das optionale Kit Extension Vent ist für Dächer über 5 cm bis 8,5 cm zwingend erforderlich.
