Montageanleitung für Fiamma 03732C01 Caravanstore Support Leg

Schnellstartanleitung für die Montage und Verwendung der Fiamma Caravanstore Support Leg (03732C01). Enthält Installationsschritte, Sicherheitshinweise bei Unwetter und Anwendungstipps.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Schritte zur Montage und Bedienung der Stützstange Seite 5 Schritte zur Fixierung des Stützfußes Seite 6 Längenverstellung der Stützstange Seite 7

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Gebrauchsanweisungen für die Fiamma Caravanstore Support Leg (Artikel-Nr. 03732C01). Die Stützstange dient zur Stabilisierung der Markise. Bitte prüfen Sie vor der Montage alle Teile auf Transportschäden. Bei Fragen oder Zweifeln wenden Sie sich bitte an Ihren Händler.

Sicherheitshinweise

Die Markise ist primär ein Sonnenschutz. Bei starkem Wind, Regen oder Schnee muss die Markise eingefahren werden. Sollte dies nicht möglich sein, treffen Sie folgende Vorsichtsmaßnahmen:

  • Senken Sie eine Seite der Markise ab, damit Wasser abfließen kann.
  • Montieren Sie die Rafter-Spannstange, um die Markise zusätzlich zu stabilisieren.

Installation und Bedienung

Die Montage erfolgt in mehreren Schritten:

Schritte zur Montage und Bedienung der Stützstange
Schritte zur Montage und Bedienung der Stützstange
Schritte zur Fixierung des Stützfußes
Schritte zur Fixierung des Stützfußes
Längenverstellung der Stützstange
Längenverstellung der Stützstange
  1. Setzen Sie die Endkappen auf die Stange.
  2. Führen Sie die Stange in die dafür vorgesehene Halterung an der Markise ein.
  3. Positionieren Sie das Ende der Stange in der entsprechenden Öffnung.
  4. Drehen Sie die Stange, um sie zu öffnen oder zu schließen (Arretierung).
  5. Öffnen Sie den Hebel, um die Stange auszurichten.
  6. Klappen Sie die Stütze nach unten.
  7. Schließen Sie den Hebel, um die Position zu fixieren.
  8. Stellen Sie die gewünschte Höhe durch Drehen und Ausziehen der Stange ein.
  9. Arretieren Sie die Stange in der gewünschten Länge.

Kompatibilität

Die Support Leg ist für verschiedene Caravanstore XL Modelle konzipiert:

  • Caravanstore XL 440 (Art.-Nr. 07740G01(X))
  • Caravanstore XL 500-550 (Art.-Nr. 07740H01(X) und 07740L01(X))

Herstellerinformationen

Fiamma SpA

Markenprofil
Herstellerwebsite https://www.fiammausa.com Support https://www.fiammausa.com/support Herstellerhandbücher https://www.fiammausa.com/download

Praktische Hilfe

Typische Probleme

Wasseransammlung auf der Markise

Senken Sie eine Seite der Markise ab, damit das Wasser abfließen kann, und installieren Sie die Rafter-Spannstange.

Beschädigte Teile nach dem Transport

Überprüfen Sie den Inhalt sofort nach Erhalt und kontaktieren Sie bei Schäden oder Verformungen Ihren Händler.

Vor der Verwendung

  • Prüfen Sie, ob alle Einzelteile vollständig sind.
  • Kontrollieren Sie die Stange auf Verformungen oder Risse.
  • Stellen Sie sicher, dass das Modell mit Ihrer Markise (z.B. Caravanstore XL) kompatibel ist.

Abbildungen und Diagramme

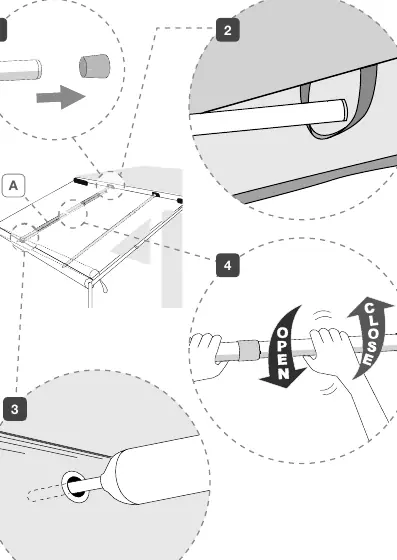

  • Schritte 1-4 zeigen die Vorbereitung und das Einsetzen der Stange in die Markisenhalterung.

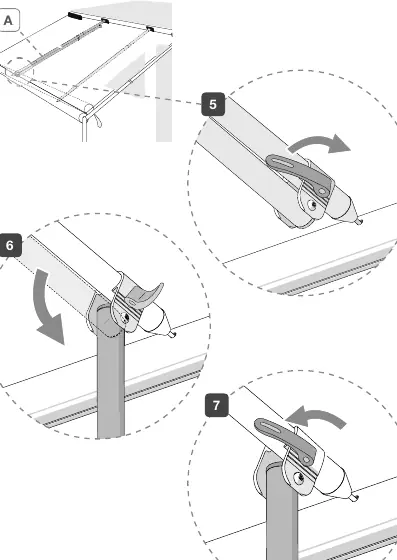

  • Schritte 5-7 illustrieren das Ausklappen und Fixieren des Stützfußes mittels Hebelmechanismus.
  • Schritte 8-9 zeigen die Längenverstellung durch Drehen und Ausziehen der Teleskopstange.

Modellkompatibilität

  • Geeignet für Caravanstore XL 440.
  • Geeignet für Caravanstore XL 500 und 550.
