Montageanleitung für Fiamma Kit Bars Deluxe
Schnellstartanleitung für die Montage der Fiamma Kit Bars Deluxe. Enthält wichtige Installationsschritte, Kompatibilitätsmaße für verschiedene Fahrzeugmodelle und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für das Fiamma Kit Bars Deluxe. Vor der Installation ist sicherzustellen, dass alle Teile unbeschädigt sind. Die Montage sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Das Produkt darf in keiner Weise verändert werden.
Lieferumfang und Vorbereitung
Das Kit enthält obere und untere Schienen (A, B), Unterlegscheiben (C), Abdeckungen (D, E) sowie Schrauben und Muttern (F, G). Stellen Sie sicher, dass die Fahrzeugwand oder -tür ausreichend stabil ist, um die Ankerpunkte zu tragen. Andernfalls ist eine Verstärkung zwingend erforderlich.
Installation
Die Installation erfordert präzise Bohrungen am Fahrzeug. Beachten Sie die spezifischen Abstände für Ihr Fahrzeugmodell:

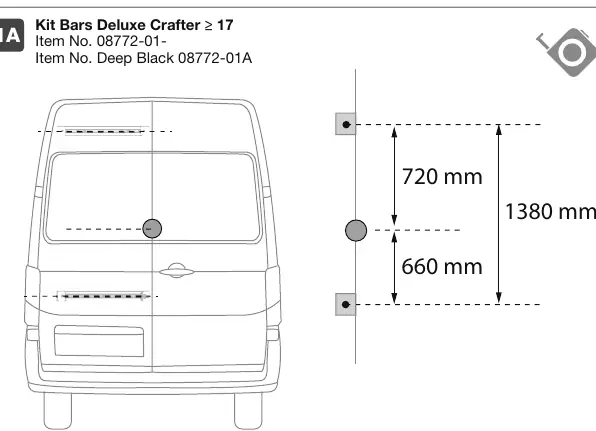

- Crafter ab 2017: Bohrungen bei 720 mm und 660 mm (Gesamtabstand 1380 mm).
- Transit ab 2014: Bohrungen bei 1290 mm und 240 mm.
- Sprinter ab 2006 / Crafter 2006-2016: Bohrungen basierend auf den spezifischen A/B-Maßen (siehe Tabelle in der Anleitung).
Verwenden Sie einen Bohrer mit 6,5 mm Durchmesser. Nach dem Bohren werden die Schienen mit den mitgelieferten Schrauben (G), Unterlegscheiben (C) und Muttern (F) befestigt. Abschließend werden die Abdeckungen (D, E) angebracht.
Sicherheit und Wartung
Überprüfen Sie regelmäßig die Befestigung der Leiter, insbesondere nach den ersten Kilometern nach der Montage sowie vor und nach längeren Fahrten. Halten Sie sich stets an die geltenden Geschwindigkeitsbegrenzungen und Verkehrsregeln. Bei Unfällen ist das Produkt auf Schäden zu prüfen, bevor das Fahrzeug weiterbewegt wird.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Beschädigte oder verformte Teile nach dem Transport
Kontaktieren Sie Ihren Händler, bevor Sie mit der Montage beginnen.
Unsicherheit bezüglich der Stabilität der Fahrzeugwand
Die Wand muss verstärkt werden, falls sie nicht ausreichend stabil ist, um die Last zu tragen.
Produktmodifikationen
Das Produkt darf nicht verändert werden; dies führt zum Verlust der Gewährleistung und Sicherheit.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit und Schäden.
- Stellen Sie die Kompatibilität mit Ihrem Fahrzeugmodell sicher.
- Stellen Sie sicher, dass die Fahrzeugwand stabil genug für die Montage ist.
- Verwenden Sie einen 6,5 mm Bohrer für die Montagebohrungen.
- Überprüfen Sie nach den ersten Kilometern die Festigkeit der Befestigung.
Technische Daten in der Praxis
- Bohrdurchmesser
- 6,5 mm für alle Befestigungspunkte.
- Gewicht (Crafter ab 2017)
- 2,1 kg.
- Gewicht (Transit ab 2014)
- 2,0 kg.
- Gewicht (Sprinter ab 2006 / Crafter 2006-2016)
- 2,2 kg.
Abbildungen und Diagramme

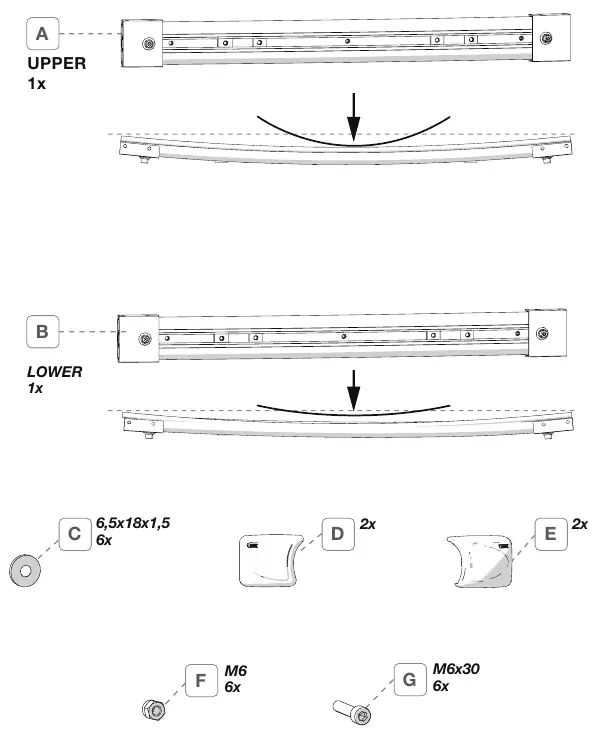

- Seite 2 zeigt die Identifikation der Bauteile A bis G.
- Seite 4-5 zeigen die spezifischen Bohrlochabstände für verschiedene Fahrzeugtypen.

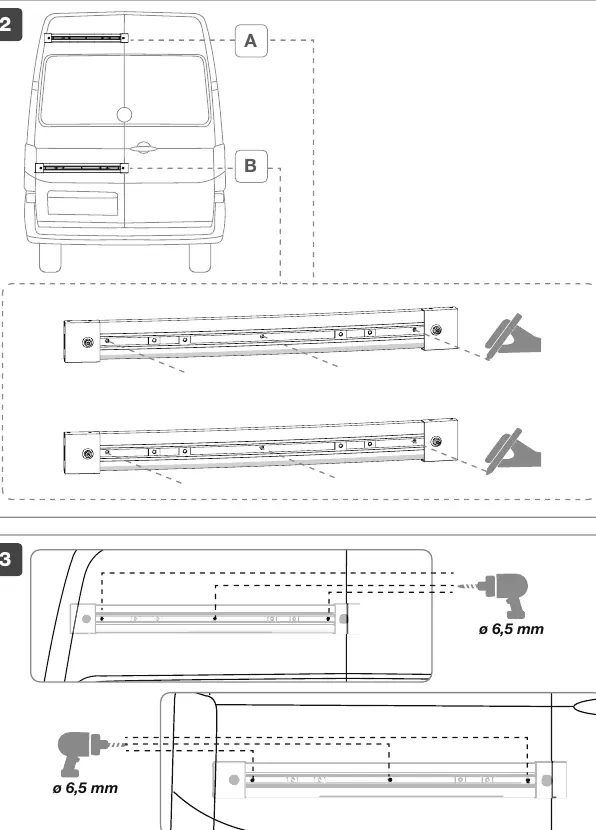

- Seite 6 illustriert den Bohrvorgang.

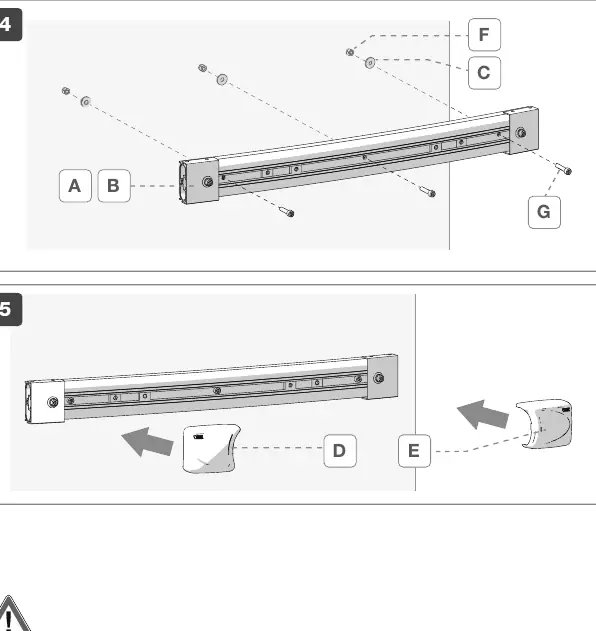

- Seite 7 zeigt die finale Verschraubung und das Anbringen der Abdeckungen.
Modellkompatibilität
- Sprinter ab 2006 / Crafter 2006-2016 (Art. 08772-03/03A)
- Crafter ab 2017 (Art. 08772-01/01A)
- Ford Transit ab 2014 (Art. 08772-02/02A)
