Bedienungsanleitung für Fiamma Motor Kit Compact F65L

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Gebrauchsanweisungen für das Fiamma Motor Kit Compact F65L. Es ist für die Nachrüstung von Markisen konzipiert und erfordert eine 12V-Stromversorgung. Die Installation sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Das System ist mit einer Schutzsicherung ausgestattet, um den Motor und den Stromkreis vor Schäden zu bewahren.

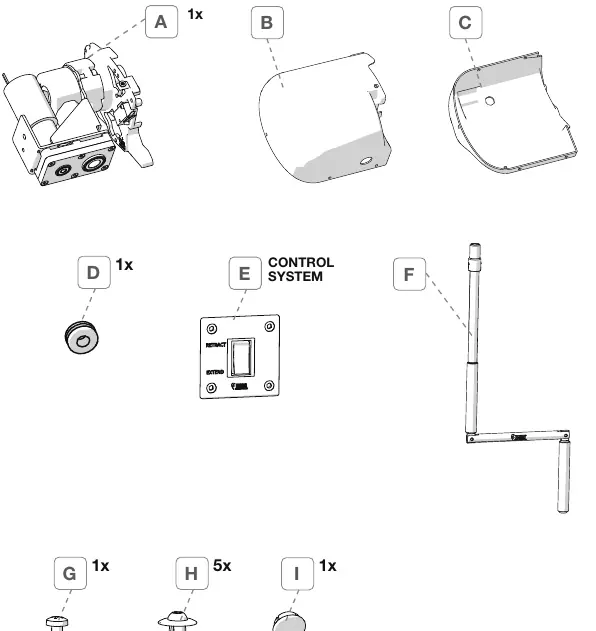

Lieferumfang

• Motor-Einheit (A)
• Gehäuseabdeckungen (B, C)

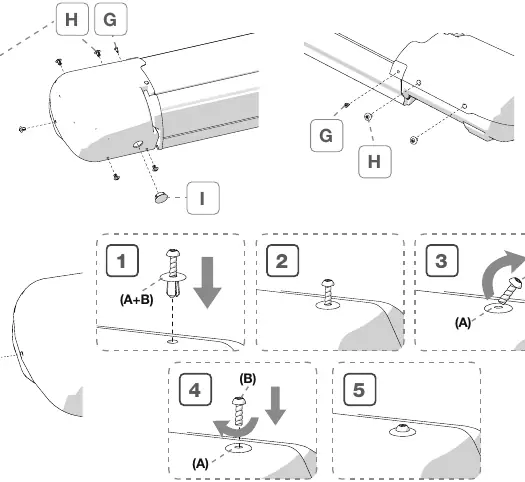

• Befestigungselemente (D, G, H, I)
• Steuerungssystem (E)
• Handkurbel für Notbetrieb (F)

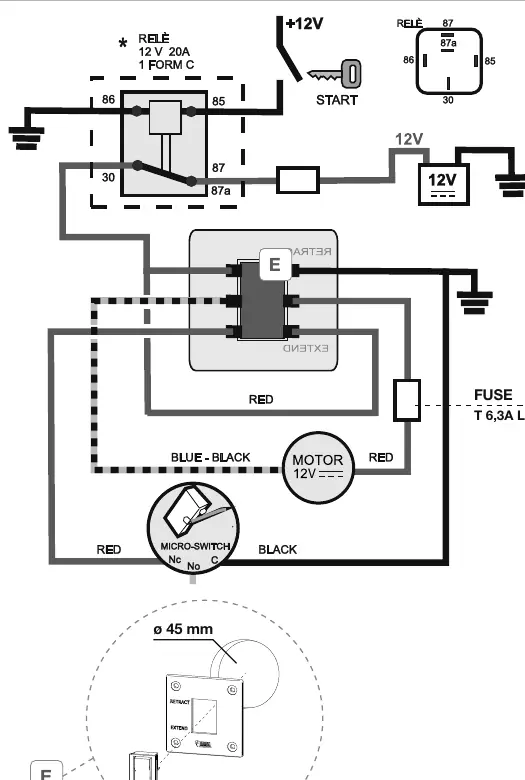

Installation und elektrischer Anschluss

Vor der Installation muss die Fahrzeugbatterie abgeklemmt werden. Wählen Sie den sichersten und kürzesten Weg für das Stromkabel. Verwenden Sie nur geeignete Kabelklemmen, um Spannungsabfälle und Hitzeentwicklung zu vermeiden. Es wird empfohlen, ein Relais (nicht im Lieferumfang enthalten) zu verwenden, das bei eingeschalteter Zündung den Strom zum Motor unterbricht, um ein versehentliches Öffnen während der Fahrt zu verhindern.

Funktionstest

Nach dem Anschluss und vor dem Anbringen der Abdeckungen muss ein Test durchgeführt werden:

1. Prüfen Sie, ob die Markise bei EXTEND öffnet und bei RETRACT schließt. Bei falscher Richtung Polarität am Motoreingang tauschen.

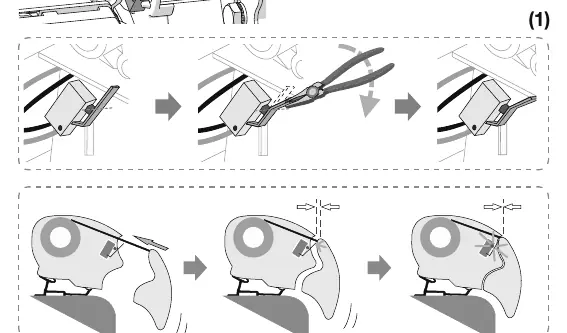

2. Öffnen und schließen Sie die Markise vollständig. Stellen Sie sicher, dass der Mikroschalter die Bewegung bei Betätigung unterbricht. Falls nicht, justieren Sie den Schalter vorsichtig mit einer Zange.

Bedienung

Die Markise wird über das Steuerungssystem bedient. Bei Störungen oder Stromausfall kann die Markise manuell mit der mitgelieferten Kurbel (F) geschlossen werden. Achten Sie darauf, dass sich während des Betriebs keine Hindernisse im Bewegungsbereich befinden.

Sicherheit und Wartung

• Halten Sie während des Betriebs niemals Hände oder Gegenstände in die mechanischen Teile der Markise.
• Überprüfen Sie regelmäßig die Befestigung, besonders nach den ersten Kilometern und vor langen Fahrten.
• Verwenden Sie keine aggressiven Reinigungsmittel für das Gehäuse.
• Wenn die Markise mehr als 100 mm über das Fahrzeugprofil hinausragt, muss dies in den Fahrzeugpapieren vermerkt werden (DIN 75303 - 2019).
• Bei durchgebrannter Sicherung nur durch eine identische Sicherung (5x20 T 6,3A L 250V) ersetzen.
