Installations- und Bedienungsanleitung für Fiamma Motor Kit Compact F80s
Schnellstartanleitung für das Fiamma Motor Kit Compact F80s. Enthält wichtige Informationen zur elektrischen Installation, zum Anschluss, zum Funktionstest, zur Bedienung und zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Gebrauchsanweisungen für das Fiamma Motor Kit Compact F80s. Es ist für die Nachrüstung von Markisen konzipiert und erfordert eine 12V-Stromversorgung. Die Installation sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Vor der Installation wird empfohlen, die Fahrzeugbatterie abzuklemmen.
Elektrischer Anschluss
Das System arbeitet mit 12V Gleichstrom. Verwenden Sie für die Installation den sichersten und kürzesten Weg für das Stromkabel. Das System muss über eine mit 12A abgesicherte Leitung versorgt werden. Der Motor ist standardmäßig mit einer Sicherung (5x20 T 4A L 250V) ausgestattet, um Schäden zu vermeiden. Betreiben Sie das Produkt niemals ohne Sicherung.
Funktionstest
Nach dem Anschluss und vor dem Anbringen der Motorabdeckungen muss ein Funktionstest durchgeführt werden:
- Stellen Sie sicher, dass die Markise bei Schalterstellung EXTEND öffnet und bei RETRACT schließt. Bei umgekehrtem Verhalten muss die Polarität am Motoreingang getauscht werden.
- Prüfen Sie, ob der Mikroschalter die Bewegung unterbricht, wenn die Markise vollständig geschlossen ist. Falls nicht, muss der Mikroschalter mit einer Zange (1) feinjustiert werden.
Bedienung
Die Markise wird über den Schalter des Steuersystems bedient. Wenn der Schalter losgelassen wird, stoppt die Bewegung. Achten Sie darauf, dass sich keine Hindernisse im Bewegungsbereich befinden. Sollte der Motor ausfallen, kann die Markise manuell mit der mitgelieferten Kurbel (E) geschlossen werden.
Sicherheitshinweise
- Halten Sie während des Betriebs niemals Hände oder Gegenstände in die mechanischen Teile der Markise.
- Achten Sie auf nicht sichtbare Hindernisse (z.B. Äste über dem Stoff), die die Bewegung blockieren könnten.
- Überprüfen Sie vor jeder Abfahrt, ob die Markise korrekt geschlossen ist.
- Wenn die Markise mehr als 100 mm aus dem Fahrzeugumriss herausragt, muss dies in den Fahrzeugpapieren vermerkt werden (DIN 75303 - 2019).
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Markise öffnet/schließt in falscher Richtung
Polarität am Motoreingang umkehren.
Mikroschalter stoppt die Bewegung nicht beim Schließen
Mikroschalter mit einer Zange (1) feinjustieren.
Motor funktioniert nicht
Sicherung prüfen (5x20 T 4A L 250V) oder manuelle Kurbel (E) verwenden.
Vor der Verwendung
- Alle elektrischen Verbindungen gemäß Schaltplan prüfen.
- Sicherstellen, dass die 12A-Sicherung in der Stromleitung vorhanden ist.
- Sicherstellen, dass die 4A-Sicherung im Motor korrekt sitzt.
- Funktionstest des Schalters (EXTEND/RETRACT) durchführen.
- Funktionstest des Mikroschalters durchführen.
- Vor Fahrtantritt prüfen, ob die Markise vollständig geschlossen ist.
Technische Daten in der Praxis
- Motor-Sicherung
- T 4A L 250V (Schutz des Motors).
- Allgemeine Sicherung
- 12A (Schutz der Stromleitung).
- Betriebstemperatur
- +5°C bis +50°C.
Abbildungen und Diagramme

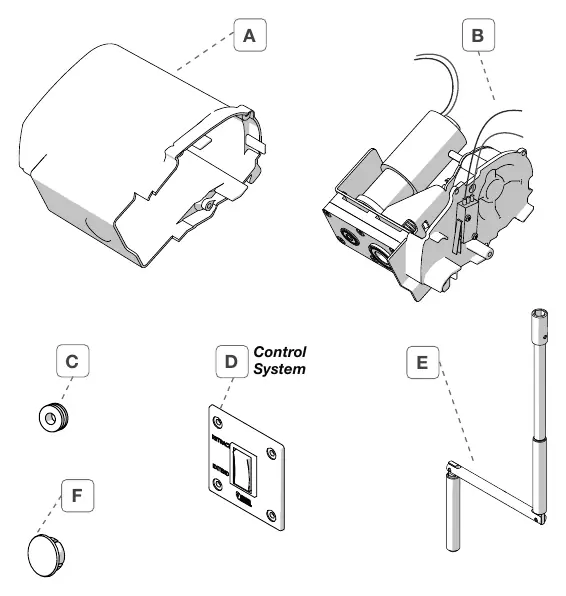

- Seite 2: Übersicht der Komponenten (A: Gehäuse, B: Motor, C: Kleinteile, D: Steuerung, E: Kurbel, F: Abdeckung).

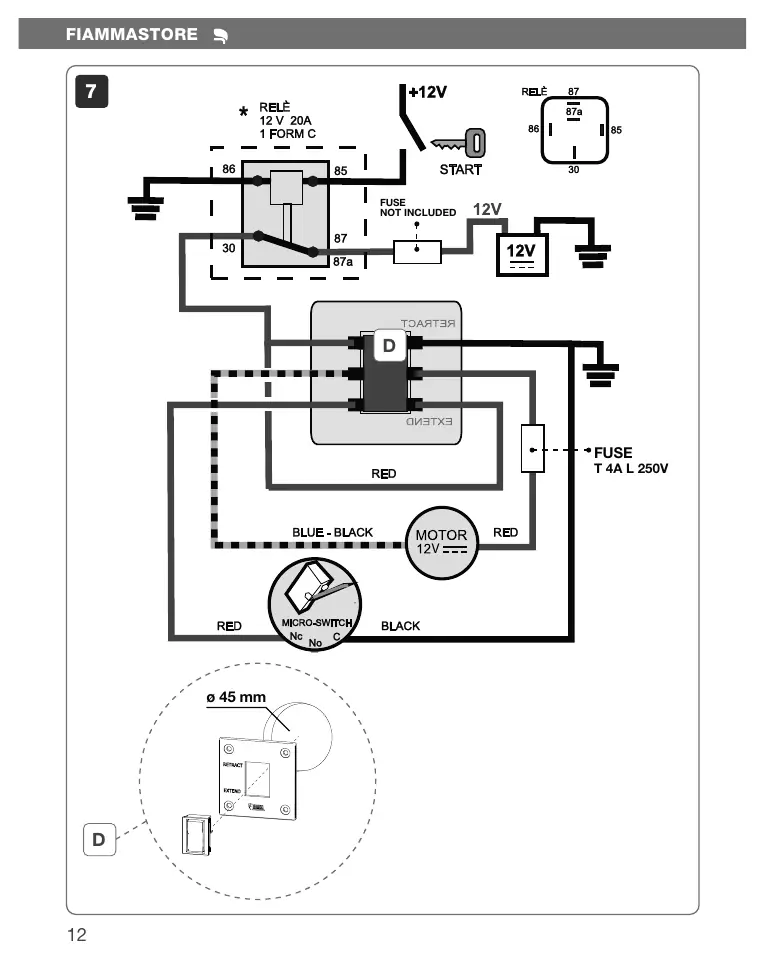

- Seite 12: Schaltplan für die elektrische Installation.
- Seite 15: Darstellung der Mikroschalter-Justierung (1).
Modellkompatibilität
- Nur für 12V-Systeme geeignet.
- Relais für die Zündungsunterbrechung ist nicht im Lieferumfang enthalten.
- DIN 75303 - 2019 beachten, falls die Markise mehr als 100 mm übersteht.
