Bedienungsanleitung für Warmwasserspeicher Ferroli ECOUNIT F
Erfahren Sie, wie Sie den Warmwasserspeicher Ferroli ECOUNIT F 1C/2C installieren, anschließen und warten. Detaillierte Anleitungen zu Hydraulik, Elektroanschluss und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ferroli ECOUNIT F ist ein vertikaler Warmwasserspeicher (1C oder 2C), der für die Warmwasserbereitung in Heizsystemen konzipiert ist. Die Installation und Wartung muss durch qualifiziertes Fachpersonal erfolgen. S. 3
Wichtigste Schritte
- Installation: Montage in frostgeschützter Umgebung, Anschluss an Heizsystem und Kaltwasserleitung gemäß Hydraulikschema. S. 3, 8, 9
- Wartung: Jährliche Überprüfung der Magnesiumanode und Reinigung des Tankinneren. S. 5
Erste Inbetriebnahme
- System mit Wasser füllen, entlüften, Thermostat einstellen und Gerät einschalten. S. 4
Probleme und Lösungen
Überdruck am Sicherheitsventil
Anschluss an Ablauf/Siphon prüfen.
S. 3Wartung und Reset
- Vor Wartung Gerät entleeren und von Strom trennen. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Elektrische Leistung | 1500 W | Leistung des Heizelements | S. 4, 10 |
| Max. Betriebstemperatur | 95 °C | Maximale Wassertemperatur im Speicher | S. 10 |
Wo es im PDF steht
- Technische Daten 1C S. 10
- Hydraulikschema 2C S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an qualifiziertes Fachpersonal für die Installation und Wartung der Warmwasserspeicher der Serie Ferroli ECOUNIT F (Versionen 1C und 2C). Das Gerät ist für die Warmwasserbereitung in Heizsystemen konzipiert. Eine unsachgemäße Installation oder Wartung kann zu Schäden oder Verletzungen führen. Das Gerät darf nicht betrieben werden, wenn der Tank leer ist.
Installation und Standort
Der Aufstellungsort muss frostgeschützt sein. Der Speicher sollte in unmittelbarer Nähe des Wärmeerzeugers platziert werden, um Wärmeverluste zu minimieren. Die Zuleitungen müssen entsprechend isoliert werden.
Hydraulische Anschlüsse
- Sicherheitsventil: Am Kaltwasserzulauf muss ein Sicherheitsventil installiert werden, dessen Einstellung dem maximalen Betriebsdruck entspricht (siehe technische Daten).
- Ausdehnungsgefäß: Bei Verwendung eines Druckminderers oder Rückschlagventils ist ein Ausdehnungsgefäß erforderlich, dessen Volumen mindestens 5 % des Nennvolumens des Speichers betragen sollte.
- Entleerung: Es wird empfohlen, das Sicherheitsventil an einen Ablauf mit Siphon anzuschließen, da während der Aufheizphase ein leichtes Tropfen normal ist.
Elektrischer Anschluss
Das Gerät verfügt über ein elektrisches Heizelement (1500 W – 230 V). Der Anschluss darf nur durch qualifiziertes Fachpersonal erfolgen.
- Entfernen Sie die Abdeckung, um Zugang zu den Anschlüssen zu erhalten.
- Verwenden Sie ein Kabel mit 3 x 2,5 mm² Querschnitt.
- Der Thermostat ist auf eine Temperatur zwischen 15 °C und 75 °C einstellbar.
- Eine Sicherheitsvorrichtung unterbricht den Betrieb bei Temperaturen über 93 °C.
Wartung und Reinigung
Vor Wartungsarbeiten muss das Gerät entleert und von der Stromversorgung getrennt werden.
- Reinigung: Das Innere des Tanks kann mit einem Wasserstrahl und geeigneten Kunststoff- oder Holzwerkzeugen gereinigt werden. Vermeiden Sie abrasive Reinigungsmittel.
- Anodenprüfung: Die Magnesiumanode schützt vor Korrosion und sollte mindestens einmal jährlich überprüft und bei Bedarf ausgetauscht werden.
- Dichtungen: Überprüfen Sie bei der Wartung den Zustand der Dichtungen und ersetzen Sie diese bei Bedarf.
Praktische Hilfe
Typische Probleme
Wasser tropft aus dem Sicherheitsventil
Dies ist während der Aufheizphase normal. Es wird empfohlen, das Ventil an einen Ablauf mit Siphon anzuschließen.
Kein Warmwasser
Prüfen Sie die Stromversorgung des Heizelements und ob der Thermostat korrekt eingestellt ist.
Kalkablagerungen im Tank
Regelmäßige Reinigung des Tankinneren mit Wasserstrahl und nicht-metallischen Werkzeugen erforderlich.
Vor der Verwendung
- Sicherheitsventil am Kaltwasserzulauf installiert?
- Ausdehnungsgefäß korrekt dimensioniert und installiert?
- System vollständig entlüftet?
- Elektrischer Anschluss durch Fachpersonal geprüft?
- Anode auf Zustand geprüft?
Technische Daten in der Praxis
- Thermostat-Einstellbereich
- Regelbar zwischen 15 °C und 75 °C.
- Sicherheitsabschaltung
- Automatische Abschaltung bei Überschreitung von 93 °C.
- Elektrische Leistung
- 1500 W bei 230 V Spannung.
Abbildungen und Diagramme

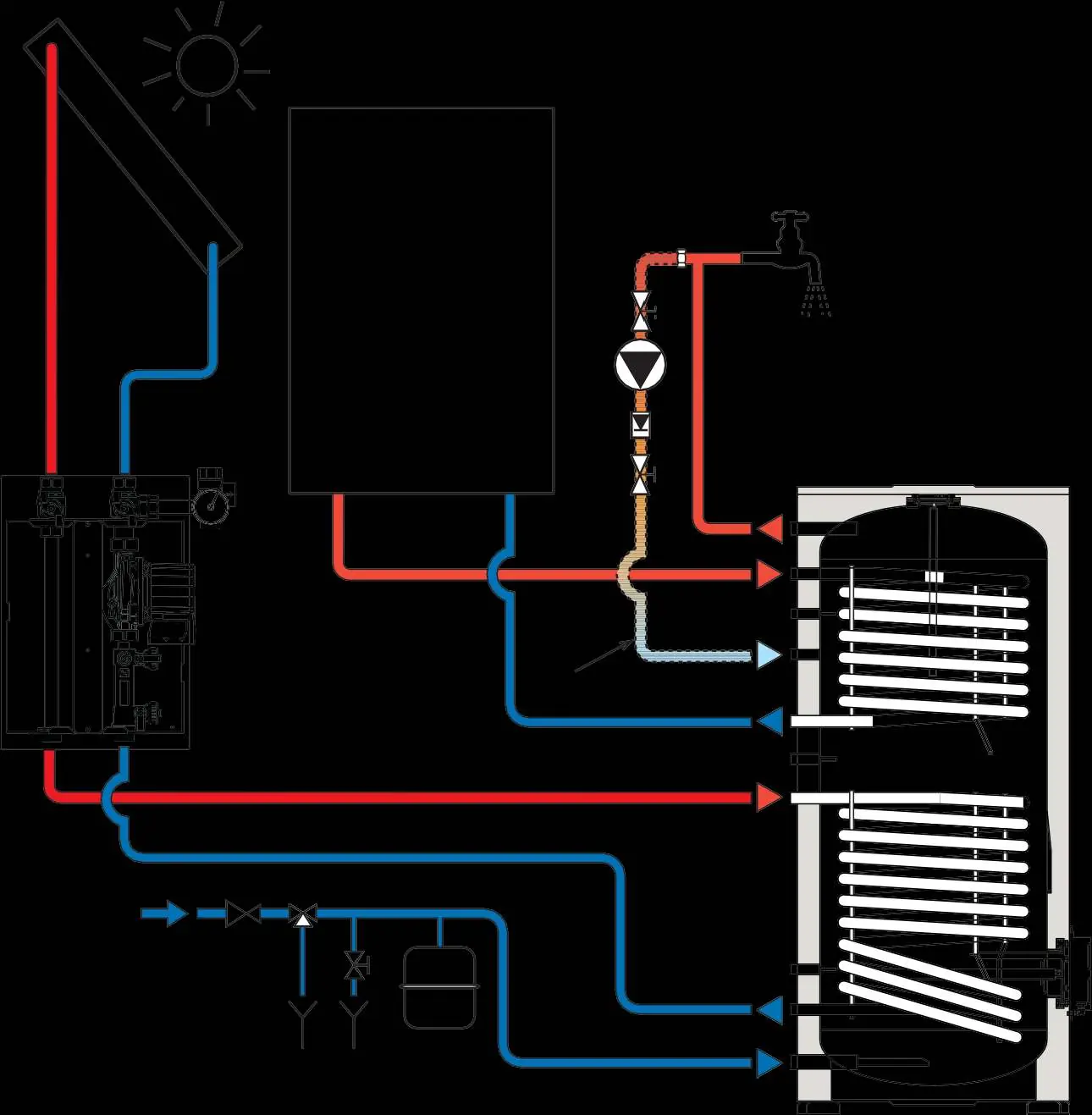

- Hydraulikschema 1C/2C: Zeigt die korrekte Anordnung von Sicherheitsventil, Ausdehnungsgefäß und Rückschlagventil.

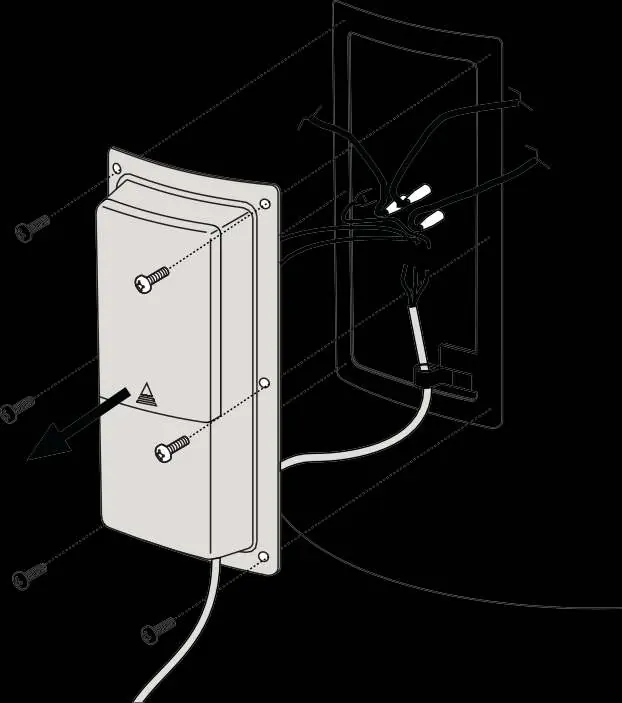

- Elektrischer Anschluss: Zeigt die Verkabelung des Heizelements und Thermostats.
Modellkompatibilität
- Nur für den vertikalen Einbau geeignet.
- Frostgeschützte Umgebung erforderlich.
- Nur Originalersatzteile verwenden.
