Installations- und Konfigurationsanleitung für Bradford White Intelligent Cascading Kit

Erfahren Sie, wie Sie das Bradford White Intelligent Cascading Kit installieren und konfigurieren. Diese Anleitung enthält detaillierte Schritte zur Verkabelung, Menüeinstellungen für den Kaskadenbetrieb, Fehlerbehebung und...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Intelligent Cascading Kit ermöglicht die Parallelschaltung von bis zu 24 Bradford White Wassererhitzern. Es umfasst die notwendige Verkabelung und die Konfiguration der Primary/Secondary-Rollen über das Gerätemenü. S. 3, 7, 8

Wichtigste Schritte

Installation der Kabel S. 6, 7
Konfiguration des Kaskadenmodus S. 8, 9

Erste Inbetriebnahme

Kabel installieren und Ring schließen S. 7
Geräte in den Kaskadenmodus programmieren S. 8, 9

Probleme und Lösungen

Kaskade funktioniert nicht

Prüfen Sie die Kabelverbindungen und ob ein Gerät als Primary definiert ist.

S. 10

Wartung und Reset

Primary-Rolle zurücksetzen/wechseln S. 10

Technische Daten

Parameter	Wert	Hinweis	Seiten
Maximale Geräteanzahl	24	Maximale Anzahl der parallel geschalteten Geräte.	S. 3
Mindestrohrdurchmesser	3/4"	Erforderlicher Mindestdurchmesser der Wasserleitungen.	S. 3

Wo es im PDF steht

Sicherheitshinweise S. 3
Installation S. 6, 7
Konfiguration S. 8, 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 6

Seite 7

Seite 9

Seite 12

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und Konfiguration des Intelligent Cascading Kit für Bradford White Wassererhitzer. Das System ermöglicht die Parallelschaltung von bis zu 24 Geräten, um den Warmwasserbedarf effizient zu decken. Ein Kit ist für jedes sekundäre Gerät in der Kaskade erforderlich.

Sicherheitshinweise

Elektrische Sicherheit: Arbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Vor Beginn der Arbeiten muss die Stromversorgung unterbrochen und gegen Wiedereinschalten gesichert werden.
Explosionsgefahr: Lagern oder verwenden Sie keine brennbaren Dämpfe oder Flüssigkeiten in der Nähe des Geräts.
Anweisungen: Befolgen Sie alle Schritte in der angegebenen Reihenfolge.

Kaskadenbetrieb

In einer Kaskade fungiert ein Gerät als "Primary" (Steuergerät), während die anderen als "Secondary" (Sekundärgeräte) fungieren. Bei hohem Warmwasserbedarf schaltet das Primary-Gerät automatisch weitere Secondary-Geräte hinzu. Die Primary-Rolle rotiert nach 100 Betriebsstunden, um den Verschleiß gleichmäßig zu verteilen.

Installation des Intelligent Cascading Kit

Vorbereitung: Lösen Sie die Schrauben an der Unterseite der Frontabdeckung und entfernen Sie diese.
Verkabelung: Trennen Sie die Kabelverbindung zum HMI (Display).
Ringverbindung: Verbinden Sie alle Geräte in einer Reihe miteinander, um einen Ring zu bilden (vom ersten zum letzten und zurück zum ersten).
Kabeldurchführung: Nutzen Sie die vorgesehenen Öffnungen an der Unterseite der Geräte.
Abschluss: Montieren Sie die Abdeckungen und HMI-Verbindungen in umgekehrter Reihenfolge wieder.

Konfiguration der Kaskadeneinstellungen

Die Konfiguration muss an jedem Gerät einzeln vorgenommen werden:

Zugriff: Halten Sie die Programmtaste gedrückt und schalten Sie das Gerät ein, bis '188' blinkt. Navigieren Sie zu P2 (bzw. P4 bei neueren Modellen).
Moduswahl: Wählen Sie den Modus "CC" (Cascading Mode).
Rollenverteilung: Im Menü "PC" (Primary/Secondary selection) definieren Sie ein Gerät als "MA" (Primary) und alle anderen als "SL" (Secondary).
Moduswahl (PH): Wählen Sie "IC" für Intelligent Cascading (empfohlen) oder "SC" für Simple Cascading.

Fehlerbehebung

Wenn ein Gerät im Kaskadenverbund ausfällt oder gesperrt ist, werden die Anforderungen an das nächste Gerät weitergeleitet. Bei einem Defekt des Primary-Geräts muss ein anderes Gerät manuell als Primary definiert werden. Stellen Sie sicher, dass alle Geräte korrekt verkabelt sind, da eine Unterbrechung im Ring die Kommunikation stört.

Praktische Hilfe

Typische Probleme

Kaskadensystem funktioniert nicht

Prüfen Sie, ob alle Geräte eingeschaltet sind, die Kabel korrekt verbunden sind und ob genau ein Gerät als 'Primary' definiert ist.

Fehlercode an einem Gerät

Das System leitet Aktionen an das nächste Gerät weiter. Wenn das Primary-Gerät defekt ist, muss ein anderes Gerät manuell als Primary konfiguriert werden.

Kaskadenmodus deaktiviert sich bei Recirculation

Gerätegesteuerte Rezirkulation und Kaskadenmodus können nicht gleichzeitig aktiviert sein.

Vor der Verwendung

Stellen Sie sicher, dass nur autorisiertes Fachpersonal die Elektroarbeiten durchführt.
Trennen Sie die Stromversorgung vor Beginn der Arbeiten.
Verwenden Sie Rohre mit einem Mindestdurchmesser von 3/4 Zoll.
Stellen Sie einen Mindestwasserdruck von 50 psi sicher.
Isolieren Sie die Rohre, um Wärmeverlust zu vermeiden.
Maximale Entfernung zwischen den Geräten: 36 Zoll.

Technische Daten in der Praxis

Maximale Kaskadengröße: Bis zu 24 Geräte können parallel geschaltet werden.
Primary Rotation: Das System wechselt das Primary-Gerät automatisch nach 100 Betriebsstunden, um die Last zu verteilen.
Mindestwasserdruck: 50 psi erforderlich für den korrekten Betrieb.

Abbildungen und Diagramme

Fig. 1-4: Zeigen verschiedene Kaskaden-Installationsschemata für unterschiedliche Modellserien.
Fig. 5-8: Illustrieren das Entfernen der Frontabdeckung und der Ringdichtungen.

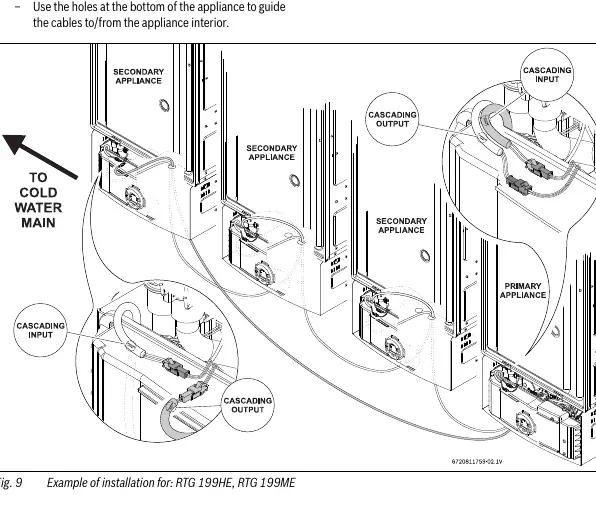

Fig. 9-10: Zeigen die korrekte Verkabelung der Geräte in einem Ring.
Fig. 11-14: Zeigen die Menüführung am Display zur Konfiguration der Kaskadeneinstellungen.

Modellkompatibilität

Kompatibel mit RTG 199HE/ME, RTG-K-160/199N/X1, RTG-K-160/199N/X2.
Simple Cascading Option ist nicht kompatibel mit neueren Modellen (RTG-K-199/160).
