Bedienungsanleitung für Giant Residential Electric Water Heater
Erfahren Sie alles über die Giant Residential Electric Water Heater Serie. Dieser Leitfaden enthält technische Daten, Vorteile der Modelle Standard, Cascade, Super Cascade und EcoPeak sowie Informationen zu Garantie und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Giant Residential Electric Water Heaters sind Warmwasserbereiter, die in den Serien Standard, Cascade, Super Cascade und mit EcoPeak-Technologie erhältlich sind. Sie bieten je nach Modell unterschiedliche Garantiezeiten (6 bis 10 Jahre auf den Tank) und technische Ausstattungsmerkmale. S. 1, 3, 6
Wichtigste Schritte
- Regelmäßige Wartung der Magnesiumanode zur Korrosionsvermeidung. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Arbeitsdruck | 150 PSI (1,035 kPa) | Maximaler Betriebsdruck des Tanks | S. 2 |
Wo es im PDF steht
- Vorteile und Aufbau S. 2
- Modellvergleich S. 3
- EcoPeak Technologie S. 5
- Technische Daten S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument bietet einen umfassenden Überblick über die Giant Residential Electric Water Heater Serie. Es deckt die Modelle Standard, Cascade, Super Cascade sowie die Modelle mit EcoPeak-Technologie ab. Die Anleitung enthält Informationen zu den Produktvorteilen, technischen Spezifikationen, dem Modellvergleich und den Garantiebedingungen.
Produktübersicht und Vorteile
Die Giant Warmwasserbereiter sind mit einer Reihe von Funktionen ausgestattet, die Langlebigkeit und Effizienz gewährleisten:
- Temperatur- und Druckentlastungsventil: Schützt den Tank vor Schäden durch übermäßige Temperatur und Druck.
- Di-elektrische Nippel: Bieten Korrosionsschutz an den Anschlüssen.
- Wärmefallen: Reduzieren den Wärmeverlust durch Einlass- und Auslassanschlüsse.
- Automatische Temperaturregelung: Einstellbare Thermostate mit Sicherheitsabschaltung.
- Isolierung: Umweltfreundliche Isolierung zur Reduzierung von Wärmeverlusten.
- Glasbeschichteter Innentank: Mit Kobaltglas und Zirkon angereichert für maximalen Korrosionsschutz.
- Magnesiumanode: Bietet zusätzlichen Schutz gegen Korrosion.
- Ablassventil: Manipulationssicheres Ein-Stück-Ventil für einfache Entleerung.
Modellvergleich
Die Serie unterscheidet sich in verschiedenen Ausstattungsmerkmalen:
- Standard: Basismodell mit Standard-Magnesiumanode und einfacher Glasbeschichtung.
- Cascade: Bietet zusätzlich einen unteren Wassereinlass für 10% mehr Warmwasser und eine längere Garantie.
- Super Cascade: Verfügt über eine übergroße Magnesiumanode, doppelte Glasbeschichtung und ein Messing-Ablassventil.

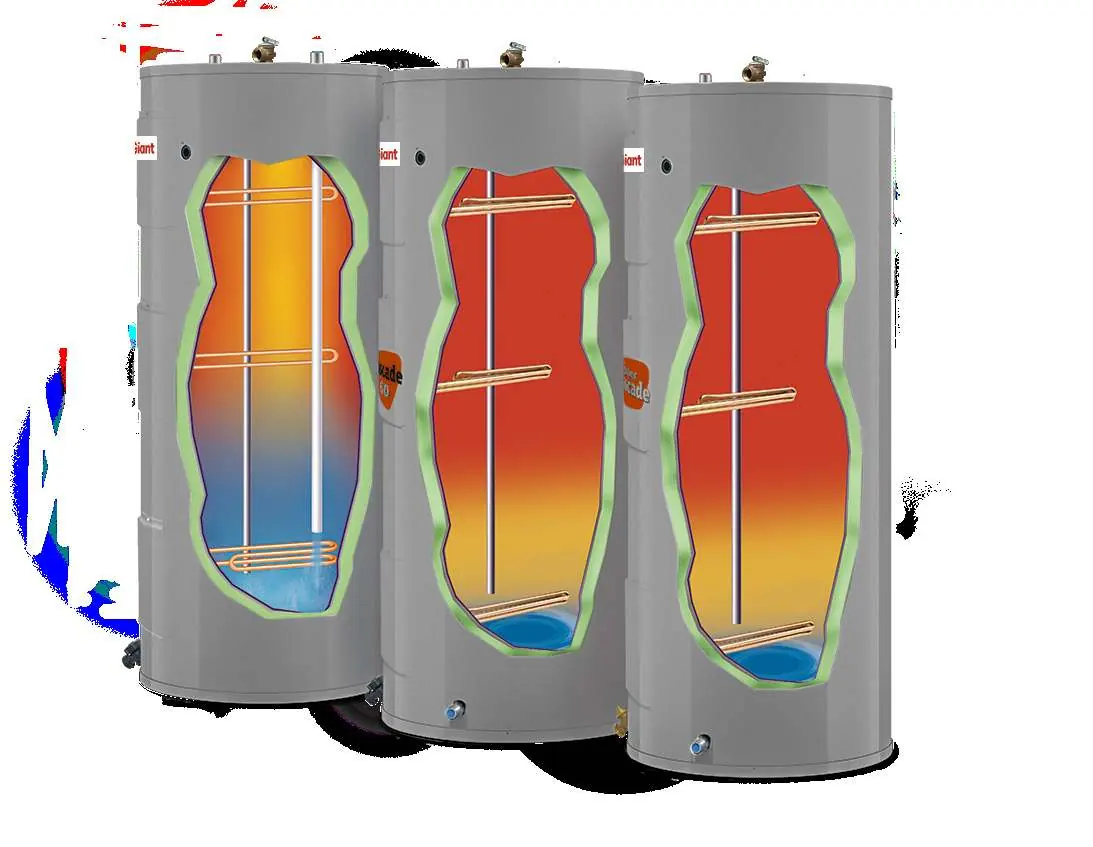

EcoPeak-Technologie
Modelle mit EcoPeak-Technologie nutzen ein Drei-Element-System, um den Stromverbrauch über den Tag zu verteilen:
- Oberes Element (3.800 Watt): Heizt das Wasser im oberen Teil des Tanks.
- Mittleres Element (3.000 Watt): Unterstützt bei Bedarf für schnelles Aufheizen.
- Unteres Element (800 Watt): Läuft fast kontinuierlich bei sehr niedriger Wattzahl.
Technische Daten und Sicherheit
Die Tanks sind für einen Arbeitsdruck von 150 PSI (1.035 kPa) zertifiziert. Wichtig: Giftige Chemikalien dürfen niemals in das System eingeführt werden. Die Geräte dürfen nicht an bestehende Heizsysteme angeschlossen werden, die zuvor mit nicht trinkbarem Wasser verwendet wurden.
Garantie
Die Garantiezeiten variieren je nach Modell:
- Standard: 6 Jahre auf den Innentank, 1 Jahr auf Komponenten.
- Cascade: 8 Jahre auf den Innentank, 5 Jahre auf Komponenten.
- Super Cascade: 10 Jahre auf den Innentank, 5 Jahre auf Komponenten.
Praktische Hilfe
Typische Probleme
Korrosion im Tank
Überprüfen Sie regelmäßig die Magnesiumanode und ersetzen Sie diese bei Bedarf, um die Lebensdauer des Tanks zu verlängern.
Kein Warmwasser
Überprüfen Sie die Stromversorgung und die Einstellungen der Thermostate.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät nicht an ein bestehendes Heizsystem angeschlossen wird, das zuvor mit nicht trinkbarem Wasser verwendet wurde.
- Überprüfen Sie die korrekte elektrische Spannung (120V, 208V oder 240V).
- Stellen Sie sicher, dass keine giftigen Chemikalien in das System gelangen.
- Überprüfen Sie, ob das Temperatur- und Druckentlastungsventil korrekt installiert ist.
Technische Daten in der Praxis
- Standby loss
- Energieverlust des Geräts im Bereitschaftsmodus.
- Di-electric nipples
- Anschlüsse, die galvanische Korrosion zwischen verschiedenen Metallen verhindern.
- Magnesium anode
- Opferanode, die korrodiert, um den Stahltank vor Rost zu schützen.
Abbildungen und Diagramme

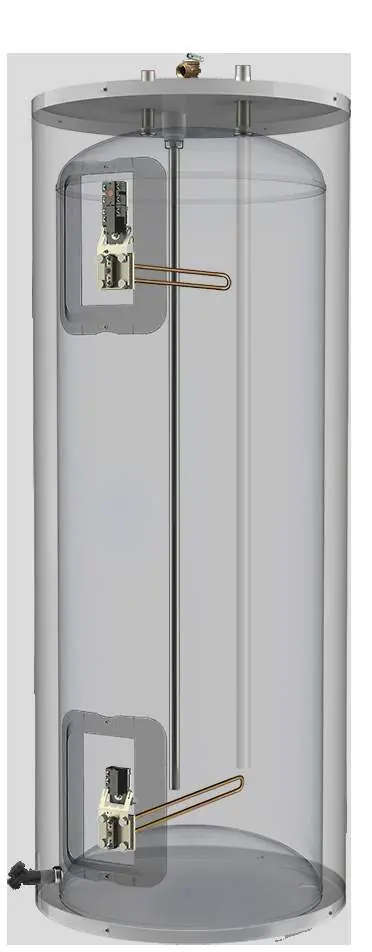

- Die Diagramme zeigen den internen Aufbau des Warmwasserbereiters, einschließlich der Position der Heizelemente, der Anode und der Wasseranschlüsse.
- Die EcoPeak-Grafik veranschaulicht die Leistungsaufnahme über den Tag im Vergleich zu herkömmlichen Modellen.
Modellkompatibilität
- Nicht an bestehende Heizsysteme anschließen, die zuvor mit nicht trinkbarem Wasser verwendet wurden.
- Modelle sind für 120V, 208V oder 240V erhältlich.
