Installations- und Wartungsanleitung für Ferroli ECOUNIT H 1B-2B Warmwasserspeicher

Detaillierte Installations- und Wartungsanleitung für den Ferroli ECOUNIT H 1B-2B Warmwasserspeicher. Erfahren Sie alles über Anschluss, Inbetriebnahme, Wartung der Anode und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Ferroli ECOUNIT H 1B-2B ist ein Warmwasserspeicher. Die Installation muss durch einen Fachmann erfolgen und umfasst zwingend die Montage von Sicherheitsventil, Ausdehnungsgefäß und Filtern. S. 6, 7, 8, 9

Wichtigste Schritte

  • Anode prüfen S. 6, 8, 9
  • Speicher entleeren bei Nichtbenutzung S. 6, 8, 9

Erste Inbetriebnahme

  • Leitungen spülen S. 6, 8, 9
  • Hydraulische Dichtheit prüfen S. 6, 8, 9

Technische Daten

Parameter Wert Hinweis Seiten
Max. Betriebsdruck Sanitär 6-10 bar Abhängig vom Modell (SMALVER-INOX oder SMALGLASS) S. 10
Max. Betriebsdruck Wärmetauscher 10 bar Maximaler Betriebsdruck für den Wärmetauscher S. 10

Wo es im PDF steht

  • Anschlussübersicht S. 4
  • Anschlusstabelle S. 5
  • Installationsbeispiele S. 11, 12, 13
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung ist ein integraler Bestandteil des Speichers und muss dem Installateur oder Benutzer ausgehändigt werden. Die Installation, Inbetriebnahme, Wartung und Außerbetriebnahme des Geräts darf ausschließlich von einem qualifizierten Techniker durchgeführt werden. Die Nichtbeachtung der Anweisungen führt zum Erlöschen der Garantie.

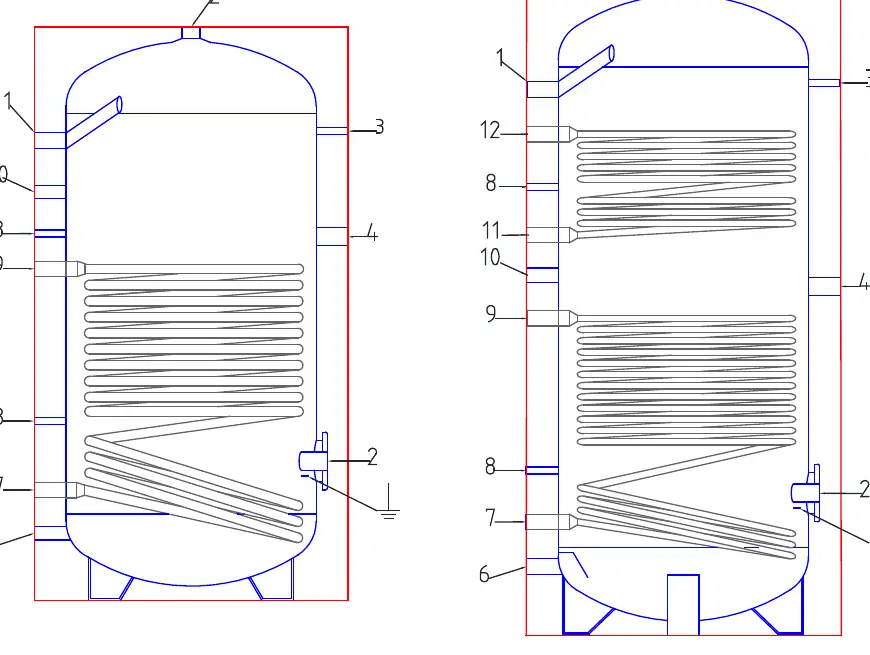

Anschlussdiagramm des Speichers
Anschlussdiagramm des Speichers

Installation und Inbetriebnahme

Die Installation muss folgende Anforderungen erfüllen:

  • Einbau eines Druckminderers am Wassereingang, falls erforderlich.
  • Installation eines Sicherheitsventils gemäß den technischen Daten des Speichers.
  • Einbau von Ausdehnungsgefäßen in maximal einem Meter Entfernung vom Speicher (Dimensionierung durch einen Fachmann).
  • Spülen der Leitungen vor der Inbetriebnahme, um Korrosion durch Verunreinigungen zu vermeiden.
  • Installation von Filtern vor dem Speicher, um Ablagerungen schwerer Partikel zu verhindern.
  • Hydraulische Dichtheit der Anschlüsse prüfen. Anzugsdrehmoment: 20 Nm für Handöffnungen, 40 Nm für Mannlöcher.

Wartung und Pflege

Um Korrosion zu vermeiden, müssen die Anoden regelmäßig kontrolliert werden:

  • Regelmäßige Prüfung: Alle 12 Monate.
  • Bei aggressivem Wasser: Alle 6 Monate.
  • Austausch: Wenn der Anodendurchmesser in einem Abschnitt unter 22 mm liegt, muss die Anode ersetzt werden.
  • Reinigung: Bei Kalkablagerungen ist die Anode zu reinigen.

Bei Frostgefahr oder längerer Nichtbenutzung muss der Speicher vollständig entleert werden, um Korrosion und Bakterienbildung zu vermeiden.

Technische Daten

Die Speicher entsprechen der europäischen Richtlinie 2014/68/UE (P.E.D.).

  • Maximaler Betriebsdruck Sanitär: 6 bar (SMALVER-INOX) / 8-10 bar (SMALGLASS).
  • Maximaler Betriebsdruck Wärmetauscher: 10 bar.
  • Wasserqualität: Langelier-Index zwischen 0 und +0,4, Härte 10°F bis 20°F, Chloridkonzentration max. 70 mg/l, Leitfähigkeit min. 150 microS/cm.

Praktische Hilfe

Typische Probleme

Korrosion im Tank

Anode alle 12 Monate prüfen (bei aggressivem Wasser alle 6 Monate). Bei Durchmesser unter 22 mm ersetzen.

Undichtigkeiten an Anschlüssen

Hydraulische Dichtheit prüfen. Anzugsdrehmoment: 20 Nm für Handöffnungen, 40 Nm für Mannlöcher.

Frostgefahr

Speicher und Wärmetauscher beheizen oder vollständig entleeren.

Vor der Verwendung

  • Qualifizierten Installateur beauftragen
  • Druckminderer am Eingang installieren
  • Sicherheitsventil gemäß technischem Datenblatt anbringen
  • Ausdehnungsgefäß korrekt dimensionieren und installieren
  • Leitungen vor Inbetriebnahme spülen
  • Filter vor dem Speicher einbauen

Technische Daten in der Praxis

Max. Betriebsdruck Sanitär
6 bar für SMALVER-INOX, 8-10 bar für SMALGLASS
Max. Betriebsdruck Wärmetauscher
10 bar
Langelier-Index
Sollte zwischen 0 und +0,4 liegen

Abbildungen und Diagramme

  • Anschlussbeispiele zeigen die Einbindung von Kesseln, Solarkollektoren und Thermokaminen.
  • Die Anschlüsse 1-12 sind in der Tabelle auf Seite 5 definiert.

Modellkompatibilität

  • Geeignet für den Betrieb mit Kesseln, Solaranlagen und Thermokaminen.
  • Materialverträglichkeit bei unterschiedlichen Werkstoffen durch dielektrische Isolierung sicherstellen.
