Bedienungsanleitung für Alpha Smart 18E, 18EP, 18i Durchlauferhitzer
Schnelle Hilfe und Bedienungsanleitung für den Alpha Smart 18E, 18EP und 18i Durchlauferhitzer. Erfahren Sie alles über Installation, Betrieb, Wartung und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Alpha Smart 18E/18EP/18i ist ein elektrischer Durchlauferhitzer für Duschen. Die Installation muss durch einen qualifizierten Elektriker erfolgen. Vor der ersten Inbetriebnahme muss der Wassertank mit Wasser gefüllt werden. S. 1, 6, 8
Wichtigste Schritte
- Installation des Geräts S. 8, 9, 10
- Reinigung des Filters S. 12
Erste Inbetriebnahme
- Wassertank füllen S. 9

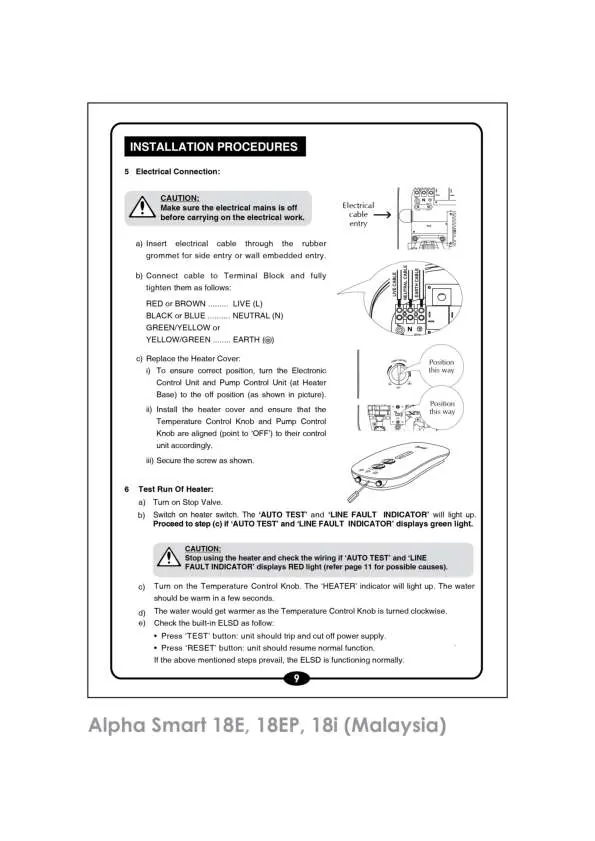

- Elektrische Prüfung S. 10
Probleme und Lösungen
Rote Warnleuchte (LINE FAULT)
Prüfen Sie auf unsachgemäße Erdung, vertauschte Live/Neutral-Leiter oder fehlende Erdung.
S. 12Wartung und Reset
- ELSD Test S. 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung (Smart 18E) | 3.60kW | Heizleistung bei 240V | S. 15 |
| Schutzart | IP25 | Schutz gegen Strahlwasser | S. 15 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Installation S. 8, 9, 10
- Technische Daten S. 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

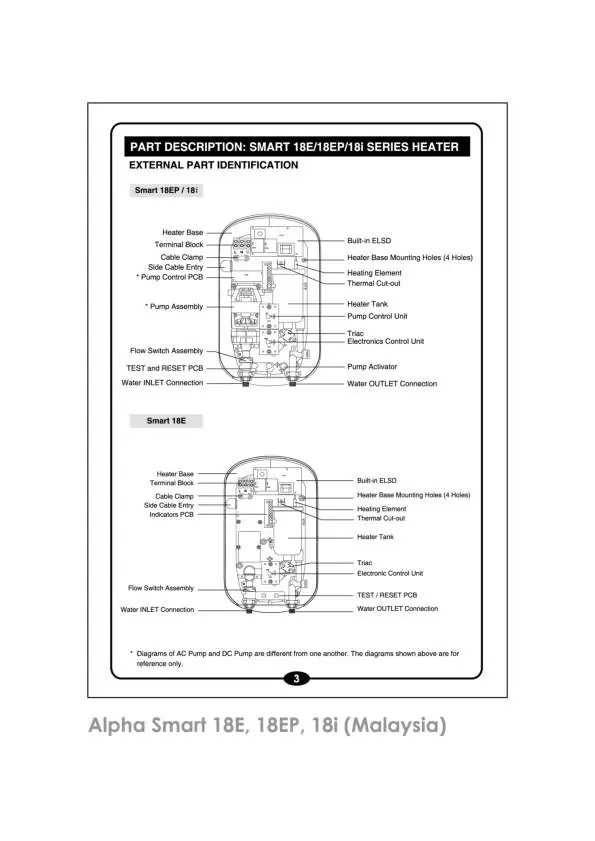

Diese Anleitung gilt für die Modelle Alpha Smart 18E, 18EP und 18i. Das Gerät ist ein Durchlauferhitzer für Duschen. Die Installation muss zwingend durch einen qualifizierten Elektriker erfolgen. Das Gerät muss geerdet sein. Vor der ersten Inbetriebnahme muss der Wassertank durch Einschalten der Wasserzufuhr gefüllt werden, um Schäden am Heizelement zu vermeiden.
Sicherheitshinweise

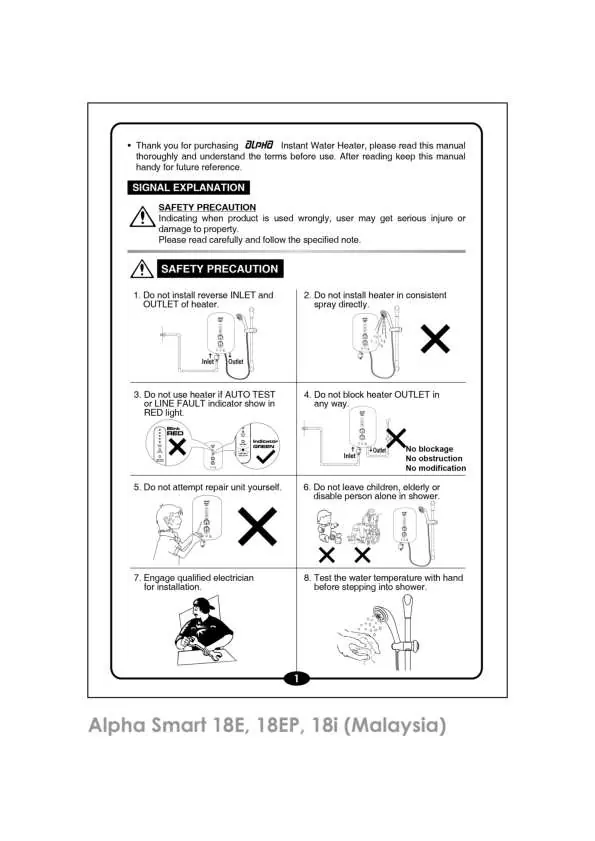

- Verwenden Sie das Gerät nicht, wenn die AUTO TEST- oder LINE FAULT-Anzeige rot leuchtet.
- Versuchen Sie niemals, das Gerät selbst zu reparieren.
- Blockieren oder modifizieren Sie niemals den Auslass des Heizgeräts.
- Testen Sie die Wassertemperatur immer mit der Hand, bevor Sie in die Dusche steigen.
- Lassen Sie Kinder, ältere oder pflegebedürftige Personen nicht unbeaufsichtigt duschen.
Installation

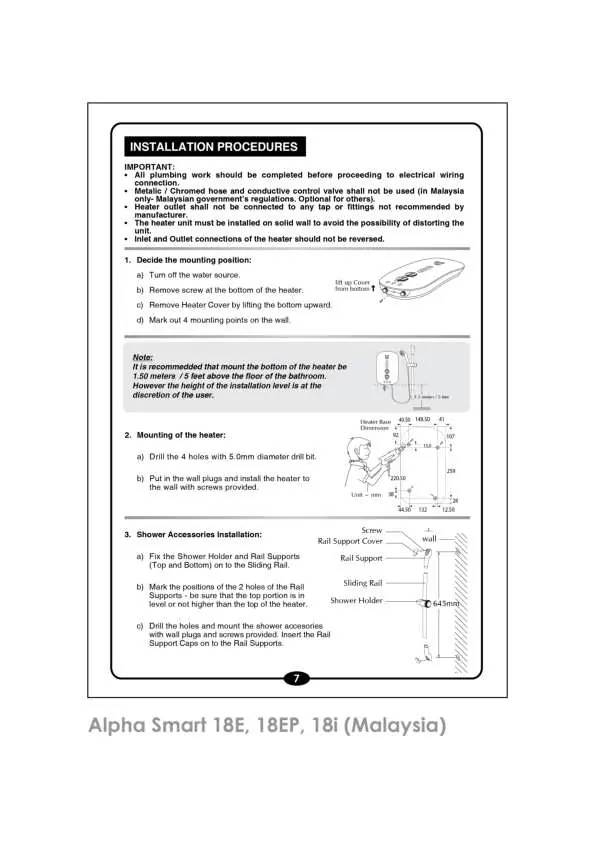

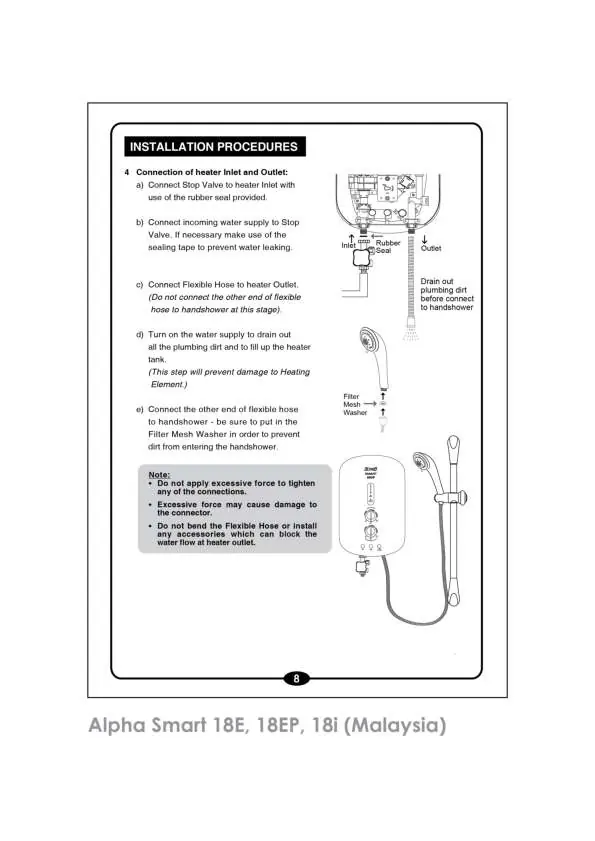

Die Installation sollte an einer festen Wand erfolgen. Es wird empfohlen, die Unterseite des Geräts in einer Höhe von 1,5 Metern über dem Boden zu montieren. Stellen Sie sicher, dass die Wasseranschlüsse (Einlass und Auslass) nicht vertauscht werden. Verwenden Sie keine metallischen oder verchromten Schläuche, wenn dies den lokalen Vorschriften widerspricht.
Betrieb
Schalten Sie den Heizungsschalter außerhalb des Badezimmers ein. Die AUTO TEST- und LINE FAULT-Anzeigen sollten grün leuchten. Stellen Sie den Wasserdurchfluss am Regler ein und drehen Sie den Temperaturregler, um die gewünschte Wärme zu erreichen. Bei Modellen mit Pumpe (18EP/18i) kann die Pumpe bei niedrigem Wasserdruck über den Pumpenaktivierungsknopf gestartet werden.
Wartung und Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine Verdünner, Alkohol oder Benzin. Reinigen Sie regelmäßig den Filter im Absperrventil und im Handbrausekopf, um Ablagerungen zu entfernen und den Wasserdurchfluss zu gewährleisten.
Technische Daten
Das Gerät benötigt einen Mindestwasserdurchfluss von 3 Litern pro Minute. Der Betriebsdruck sollte zwischen 20 kPa (0,2 bar) und 0,38 MPa (3,8 bar) liegen. Das Gerät verfügt über eine IP25-Schutzklasse.
Praktische Hilfe
Typische Probleme
AUTO TEST oder LINE FAULT Anzeige leuchtet rot
Schalten Sie die Stromzufuhr sofort ab und lassen Sie die elektrische Installation von einem qualifizierten Elektriker überprüfen.
Wasser ist nicht heiß genug
Reduzieren Sie den Wasserdurchfluss am Regler oder prüfen Sie, ob der Temperaturregler auf 'MAX' steht. Bei niedrigem Wasserdruck kann die Pumpe (falls vorhanden) aktiviert werden.
Gerät funktioniert nicht
Prüfen Sie, ob die Stromversorgung eingeschaltet ist und ob der Wasserdurchfluss ausreicht, um den Durchflussschalter zu aktivieren.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Prüfen Sie, ob die Wasserzufuhr korrekt angeschlossen ist und keine Lecks vorhanden sind.
- Füllen Sie den Wassertank durch Einschalten der Wasserzufuhr, bevor Sie den Strom einschalten.
- Testen Sie die Wassertemperatur mit der Hand, bevor Sie duschen.
- Stellen Sie sicher, dass der Duschkopf und der Schlauch nicht blockiert sind.
Technische Daten in der Praxis
- Min. Wasserdurchfluss
- Das Gerät benötigt mindestens 3 Liter pro Minute, um zu heizen.
Abbildungen und Diagramme
- Diagramm 1 zeigt den allgemeinen elektrischen Anschlussplan.
- Diagramm 2 zeigt den allgemeinen Wasseranschlussplan.

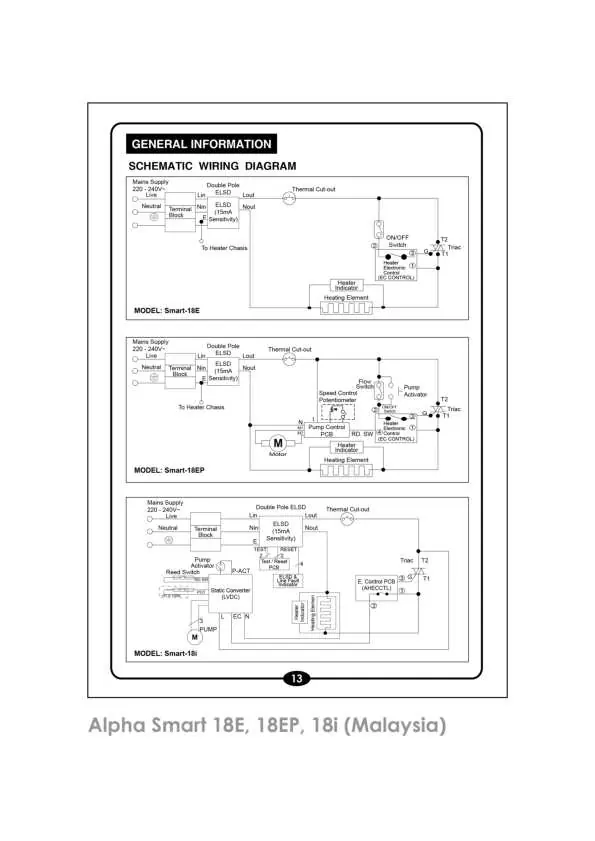

- Die Schaltpläne auf Seite 13 zeigen die interne Verkabelung für die verschiedenen Modelle.
Modellkompatibilität
- Nicht für die Installation an Orten geeignet, an denen das Gerät direktem Sprühwasser ausgesetzt ist.
- Nur für den Betrieb mit offenem Auslass geeignet.
