Installations- und Bedienungsanleitung für Ferroli 100-A3 Gebläsekonvektor

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Anweisungen für die Installation, den Betrieb und die Wartung des Ferroli 100-A3 Gebläsekonvektors. Es ist zwingend erforderlich, das Gerät nur in Innenräumen zu installieren (ausgenommen Waschküchen oder ähnliche Räume). Vor der ersten Inbetriebnahme muss das Gerät vollständig installiert und die elektrischen sowie hydraulischen Anschlüsse durch qualifiziertes Personal geprüft werden. Achten Sie besonders auf die korrekte Isolierung der Rohre und Anschlüsse, um Kondensatbildung zu vermeiden.

Produktbeschreibung

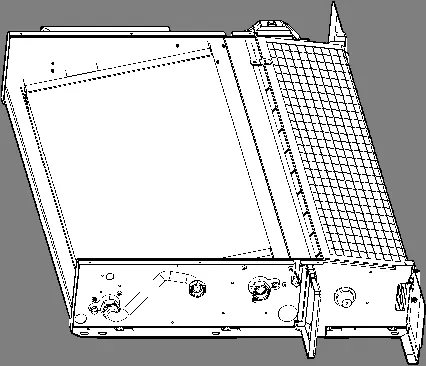

Der Ferroli 100-A3 ist ein ultradünner, tangentieller Gebläsekonvektor. Zu den Hauptkomponenten gehören der Wärmetauscher, das elektrische Gebläse, die Kondensatwanne, der Luftfilter und das Touch-Bedienfeld. Die Konfiguration kann je nach Modell variieren.

Installation

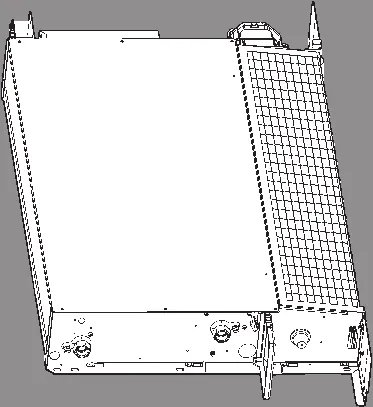

Das Gerät muss an einer soliden, vibrationsfreien Wand montiert werden. Um das Gerät herum ist ein Freiraum von mindestens 200 mm einzuhalten, um den Luftstrom nicht zu behindern. Verwenden Sie die beiliegende Kartonschablone, um die Position und Größe der Befestigungslöcher zu bestimmen. Stellen Sie sicher, dass das Gerät horizontal ausgerichtet ist.

Elektrische Anschlüsse

Der elektrische Anschluss muss von qualifiziertem Personal gemäß den geltenden nationalen Sicherheitsvorschriften durchgeführt werden. Das Gerät benötigt eine einphasige Stromversorgung (230V, 50-60Hz). Die Stromleitung sollte mit einem Trennschalter gemäß EN60947-3 ausgestattet sein. Achten Sie darauf, dass die Kabel nicht unter Zugspannung stehen.

Bedienung

Die Steuerung erfolgt über das Touch-Bedienfeld. Sie können zwischen verschiedenen Lüftergeschwindigkeiten (F1, F2, F3, Aut, SIL) wählen. Das Gerät erkennt automatisch den Heiz- oder Kühlbetrieb basierend auf der Wassertemperatur. Im Falle eines Alarms werden Fehlercodes (AL2 bis AL9) auf dem Display angezeigt.

Wartung

Der Luftfilter muss regelmäßig (alle 4-6 Monate) gereinigt werden. Schalten Sie das Gerät vor jeder Wartung spannungsfrei. Reinigen Sie die sichtbaren Teile mit einem weichen, leicht angefeuchteten Tuch. Vermeiden Sie den Einsatz von starken chemischen Reinigungsmitteln oder zu heißem Wasser, um Verformungen der Kunststoffteile zu vermeiden.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung und den Zustand des Hauptschalters. Bei Fehlern wie "Keine Heizung/Kühlung" prüfen Sie, ob die Wassertemperatur innerhalb der zulässigen Grenzwerte liegt und ob die Umwälzpumpe in Betrieb ist.
