Kurzanleitung für Airthereal 18kW Durchlauferhitzer
Schnelle Installationsanleitung für den Airthereal 18kW Durchlauferhitzer. Wichtige Informationen zu elektrischen Anforderungen, benötigten Werkzeugen und Sicherheitshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Airthereal 18kW Durchlauferhitzer erfordert eine 240V-Stromversorgung, zwei 40A-Schutzschalter und 8AWG-Verkabelung. Die Installation muss zwingend durch einen qualifizierten Fachmann erfolgen. S. 1
Wichtigste Schritte
- Stromversorgung am Sicherungskasten vollständig ausschalten. S. 1
- Kabel gemäß Schaltplan an die Schutzschalter anschließen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 240V | Betriebsspannung | S. 1 |
| Schutzschalter | 2x 40A | Erforderliche Absicherung | S. 1 |
Wo es im PDF steht
- Kurzanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Gerät muss von einem qualifizierten Fachmann gemäß den nationalen und lokalen Elektro- und Sanitärvorschriften installiert werden. Unsachgemäße Installation kann zu schweren Verletzungen oder zum Tod führen.

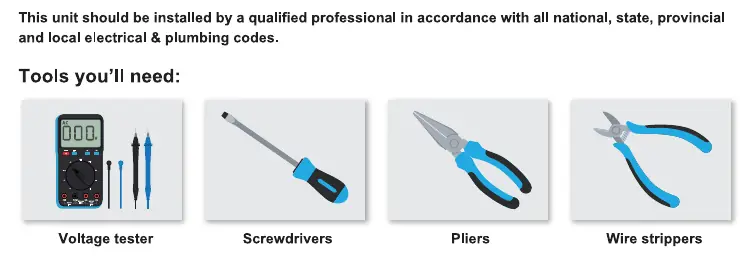

Benötigte Werkzeuge
- Spannungsprüfer
- Schraubendreher
- Zange
- Abisolierzange
Elektrische Anforderungen
Stellen Sie sicher, dass Ihr Sicherungskasten die erforderlichen Spezifikationen erfüllt:
- Spannung: 240V (nicht für 120V geeignet)
- Schutzschalter: 2x 40A zweipoliger Schutzschalter
- Verkabelung: 2x 8AWG/2 Kabel
Sicherheitshinweise
Warnung: Versuchen Sie unter keinen Umständen, den Durchlauferhitzer zu reinigen, zu installieren, zu überprüfen, zu reparieren oder zu demontieren, ohne vorher die gesamte Stromversorgung direkt am Sicherungskasten abzuschalten.
Installationsschritte
- Schalten Sie die Stromversorgung am Sicherungskasten aus.
- Verbinden Sie jedes Kabelpaar mit einem Schutzschalter (siehe Schaltplan). Stellen Sie sicher, dass jeder Schutzschalter mit einem schwarzen und einem roten Kabel verbunden ist.
- Verwenden Sie einen geeigneten Kabelquerschnitt, der den geltenden elektrischen Vorschriften für die Größe der verwendeten Schutzschalter entspricht.
- Ein separater Erdungsleiter ist erforderlich.
- Überprüfen Sie die elektrischen Verbindungen doppelt, um sicherzustellen, dass sie korrekt und fest sitzen.
Praktische Hilfe
Typische Probleme
Das Gerät benötigt 240V. Es ist nicht für 120V-Systeme geeignet.
Überprüfen Sie alle Verbindungen doppelt auf festen Sitz, bevor Sie den Strom wieder einschalten.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausgeschaltet
- 240V Stromversorgung bestätigt
- 2x 40A zweipolige Schutzschalter vorhanden
- 8AWG Kabelquerschnitt verwendet
- Erdungsleiter angeschlossen
