Wandleuchte Elk Home 89670/1 - Installationsanleitung
Installationsanleitung für die Elk Home 89670/1 Wandleuchte. Enthält wichtige Sicherheitshinweise, detaillierte Schritte zur elektrischen Verkabelung, Montage der Halterung und Installation des Leuchtmittels.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung unterstützt bei der Installation der Wandleuchte Elk Home 89670/1, einschließlich der Montage der Halterung, der elektrischen Verkabelung und der Anbringung des Leuchtmittels und des Schirms. S. 1, 2
Wichtigste Schritte
- Montage der Halterung S. 1
- Elektrischer Anschluss S. 1, 2
- Anbringung der Leuchte S. 2
Erste Inbetriebnahme
- Leuchtmittel einsetzen S. 2
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmitteltyp | E12 Kandelaber | Empfohlener Leuchtmitteltyp für die Fassung. | S. 2 |
Wo es im PDF steht
- Installation (Englisch) S. 1, 2
- Installation (Französisch) S. 3, 4
- Installation (Spanisch) S. 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der Elk Home 89670/1 Wandleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptsicherungskasten zwingend unterbrochen werden. Die Installation sollte gemäß dem National Electrical Code (NEC) und lokalen Vorschriften erfolgen. Bei Unsicherheiten wird die Beauftragung eines zertifizierten Elektrikers empfohlen.
Vorbereitung und Montage
- Entfernen Sie alle Teile und Verpackungen aus dem Karton.
- Prüfen Sie den Lieferumfang auf Vollständigkeit.

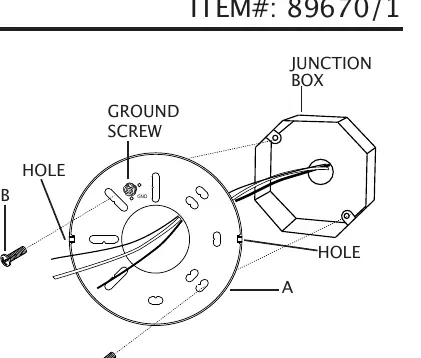

- Stellen Sie sicher, dass die Montagehalterung (A) korrekt ausgerichtet ist: Die beiden Löcher am Rand müssen links und rechts liegen, und der Kopf der Erdungsschraube muss nach außen zeigen.
- Befestigen Sie die Halterung mit den Schrauben (B) an der Anschlussdose.
Elektrische Verkabelung
Die korrekte Verkabelung ist entscheidend für die Sicherheit:
- Erdung: Lösen Sie die Erdungsschraube an der Halterung leicht. Wickeln Sie das Erdungskabel des Hauses (Kupfer) darum und verbinden Sie es mit dem Erdungskabel der Leuchte mittels einer Drahtkappe (C).
- Stromkabel: Verbinden Sie das schwarze Stromkabel des Hauses mit dem schwarzen Kabel der Leuchte.
- Neutralkabel: Verbinden Sie das weiße Neutralkabel des Hauses mit dem weißen Kabel der Leuchte.
- Verwenden Sie für alle Verbindungen die mitgelieferten Drahtkappen (C) und ziehen Sie diese fest an.
- Umwickeln Sie die Drahtkappen und Kabelenden zusätzlich mit Isolierband (nicht im Lieferumfang enthalten).
- Verstauen Sie alle Kabel und Drahtkappen vorsichtig in der Anschlussdose.
Installation der Leuchte
- Platzieren Sie die Rückplatte (D) über der Montagehalterung (A). Achten Sie darauf, keine Kabel zwischen Rückplatte und Wand einzuklemmen.
- Sichern Sie die Rückplatte mit den Befestigungsschrauben (E).
- Setzen Sie ein geeignetes Leuchtmittel (E12 Candelabra-Typ, nicht enthalten) in die Fassung ein. Beachten Sie die maximal zulässige Wattzahl, die an der Fassung angegeben ist.
- Setzen Sie den Glasschirm (K) über das Leuchtmittel und drehen Sie ihn im Uhrzeigersinn fest. Nicht überdrehen.
Praktische Hilfe
Typische Probleme
Kabel sind eingeklemmt
Stellen Sie sicher, dass beim Anbringen der Rückplatte (D) keine Kabel zwischen der Platte und der Wand eingeklemmt werden.
Leuchte funktioniert nicht
Überprüfen Sie, ob die Stromzufuhr eingeschaltet ist und ob die Kabelverbindungen (schwarz zu schwarz, weiß zu weiß, Erdung zu Erdung) korrekt und fest mit den Drahtkappen verbunden sind.
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten.
- Alle Teile aus der Verpackung entnehmen.
- Prüfen, ob alle Teile vorhanden sind.
- Geeignetes Leuchtmittel (E12 Candelabra) bereithalten.
- Isolierband für die Drahtkappen bereitlegen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Diagramm zeigt die korrekte Verbindung der Erdungskabel (Kupfer/Grün) mit der Erdungsschraube.

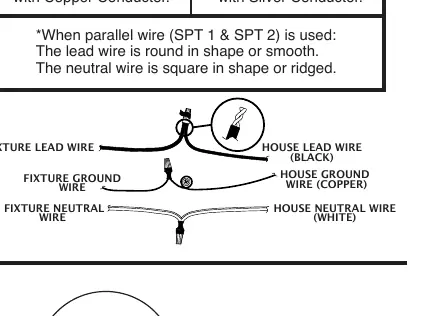

- Das Diagramm zeigt die Verbindung der Stromkabel (schwarz) und Neutralkabel (weiß) mittels Drahtkappen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation muss gemäß National Electrical Code (NEC) erfolgen.
