Installationsanleitung für Elk Home 10-Light Kronleuchter
Detaillierte Installationsanleitung für den Elk Home 10-Light Kronleuchter. Diese Anleitung enthält alle notwendigen Schritte zur sicheren Montage, elektrischen Verkabelung und Inbetriebnahme der Leuchte.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die Installation des Elk Home 10-flammigen Kronleuchters, einschließlich der Montage der Halterung, der elektrischen Verkabelung und des Einsetzens der Leuchtmittel. S. 1, 4
Wichtigste Schritte
- Montage der Halterung an der Anschlussdose S. 1
- Elektrische Verkabelung S. 2, 3
- Einsetzen der Leuchtmittel S. 4
Erste Inbetriebnahme
- Strom am Hauptsicherungskasten vor der Installation trennen S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmitteltyp | E12 Kerzenlampe | Empfohlener Lampentyp | S. 4 |
Wo es im PDF steht
- Englische Installationsanleitung S. 1, 2, 3, 4
- Französische Installationsanleitung S. 5, 6, 7, 8
- Spanische Installationsanleitung S. 9, 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Vor Beginn der Installation muss die Stromzufuhr am Hauptsicherungskasten unterbrochen werden. Es wird empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, falls Sie nicht mit den geltenden elektrischen Vorschriften vertraut sind. Stellen Sie sicher, dass alle Teile aus der Verpackung entnommen wurden, bevor Sie mit der Montage beginnen.

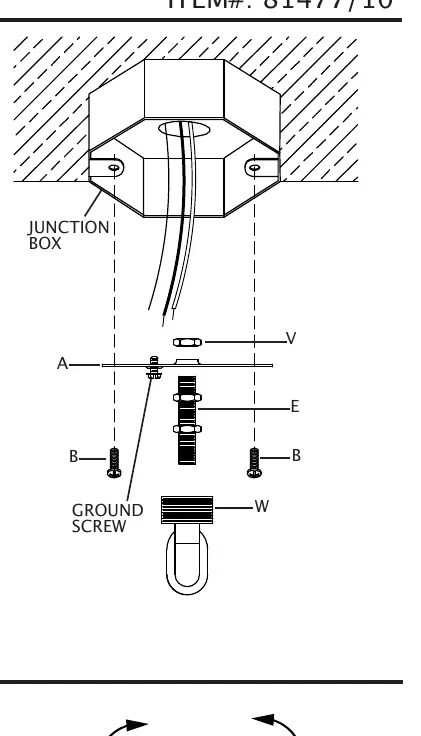

Montage der Halterung
1. Ziehen Sie die Hauskabel vorsichtig aus der Anschlussdose.
2. Montieren Sie die Schraubringschlaufe (W) an der Montagehalterung (A), falls dies noch nicht geschehen ist. Verwenden Sie dazu das Gewinderohr (E) und die Sechskantmuttern.
3. Platzieren Sie die Montagehalterung (A) an der Anschlussdose und richten Sie die Schlitze aus.
4. Befestigen Sie die Halterung mit den Schrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Hauskabel nicht zwischen Halterung und Decke eingeklemmt werden.
Vorbereitung der Leuchte
5. Drehen Sie die Arme der Leuchte so, dass sie gleichmäßig verteilt sind.
6. Führen Sie die Leuchtenkabel durch das Mittelrohr (M) und schrauben Sie dieses an den Leuchtenkörper (O).
7. Führen Sie die Kabel durch die Schlaufe (S) und schrauben Sie diese oben auf das Mittelrohr.
8. Bestimmen Sie die gewünschte Aufhängungshöhe und kürzen Sie die Kette (H) bei Bedarf.
9. Verbinden Sie die Kette mit der Schlaufe (S) und fädeln Sie die Kabel durch die Kettenglieder.
10. Schieben Sie den Gewindering (F) und den Baldachin (D) über die Kabel und die Kette.
Elektrischer Anschluss
11. Isolieren Sie die Enden der Leuchtenkabel um ca. 1,9 cm (3/4 Zoll) ab.
12. Führen Sie die Kabel durch die Schraubringschlaufe (W) in die Anschlussdose.

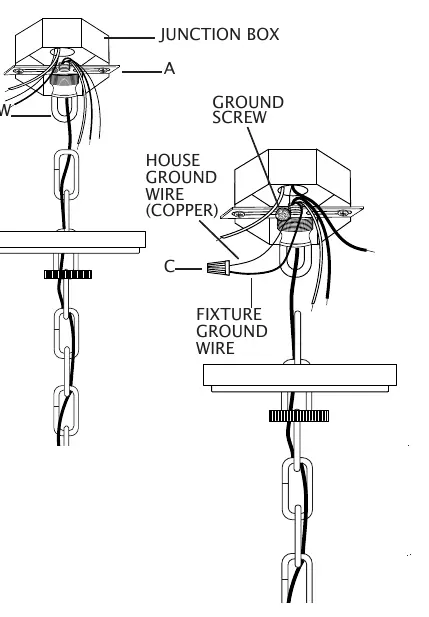

13. Verbinden Sie das Erdungskabel des Hauses mit der Erdungsschraube an der Halterung und verdrillen Sie es mit dem Erdungskabel der Leuchte. Sichern Sie die Verbindung mit einer Drahtkappe (C).
14. Verbinden Sie das schwarze (stromführende) Kabel des Hauses mit dem schwarzen Kabel der Leuchte und das weiße (neutrale) Kabel des Hauses mit dem weißen Kabel der Leuchte. Verwenden Sie Drahtkappen (C) und isolieren Sie die Verbindungen zusätzlich mit Isolierband.
15. Verstauen Sie alle Kabel und Drahtkappen sorgfältig in der Anschlussdose.
Abschluss der Montage
16. Schieben Sie den Baldachin (D) an die Decke und sichern Sie ihn mit dem Gewindering (F) an der Schraubringschlaufe (W).
17. Befestigen Sie das letzte Kettenglied an der Schraubringschlaufe (W).

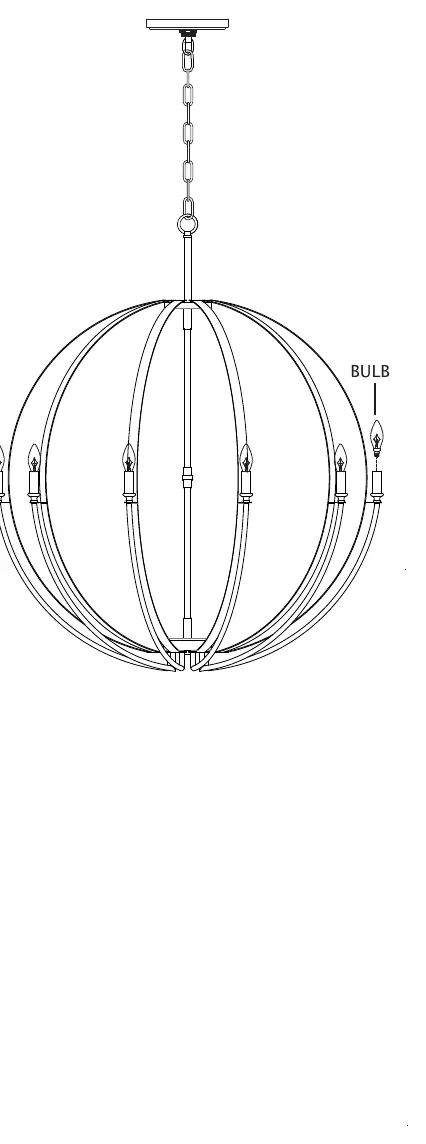

Einsetzen der Leuchtmittel
18. Schrauben Sie die empfohlenen Leuchtmittel (E12 Candelabra-Typ, nicht im Lieferumfang enthalten) in die Fassungen. Achten Sie darauf, die maximal zulässige Wattzahl nicht zu überschreiten.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromzufuhr am Sicherungskasten eingeschaltet ist und ob die Kabelverbindungen in der Anschlussdose korrekt und fest sitzen.
Kabel sind zu kurz für den Anschluss
Stellen Sie sicher, dass die Hauskabel weit genug aus der Anschlussdose gezogen wurden, bevor Sie die Montagehalterung befestigen.
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten
- Alle Teile auf Vollständigkeit prüfen
- Geeignete E12-Leuchtmittel bereithalten
- Isolierband für die Drahtkappen bereithalten
- Sicherstellen, dass die Anschlussdose für das Gewicht der Leuchte ausgelegt ist
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Junction Box
- Anschlussdose in der Decke für die elektrische Verbindung
- Max. Wattzahl
- Die auf der Fassung angegebene maximale Leistung darf nicht überschritten werden, um Überhitzung zu vermeiden.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Verkabelung der Erdungs-, Phasen- und Neutralleiter.
- Die Montageanleitung illustriert die schrittweise Befestigung der Halterung und der Kette.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation durch einen zertifizierten Elektriker empfohlen.
- Nicht für den Außenbereich geeignet.
