Installationsanleitung für Elk Home 20-Light Kronleuchter 18324/20
Detaillierte Installationsanleitung für den Elk Home 20-Light Kronleuchter (18324/20). Diese Anleitung enthält wichtige Sicherheitshinweise, Schritt-für-Schritt-Anweisungen zur Montage der Halterung, Verkabelungsdiagramme sowie Anweisungen...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die sichere Installation und Montage des Elk Home 20-Light Kronleuchters (18324/20), einschließlich der elektrischen Verkabelung und der Anbringung der dekorativen Stäbe. S. 1, 3
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 1
- Verkabelung gemäß Diagramm vornehmen S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Glühbirnentyp | E12 Candelabra | Erforderlicher Sockeltyp | S. 3 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Montage der Halterung S. 1
- Verkabelung S. 2
- Endmontage S. 3
- Montageplan Stäbe S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Vor Beginn der Installation muss die Stromzufuhr am Hauptsicherungskasten unterbrochen werden. Diese Leuchte ist gemäß dem National Electrical Code (NEC) und den örtlichen Vorschriften zu installieren. Wenn Sie mit den Anforderungen nicht vertraut sind, wird die Installation durch einen zertifizierten Elektriker empfohlen. Überprüfen Sie vor der Montage den Lieferumfang auf Vollständigkeit.

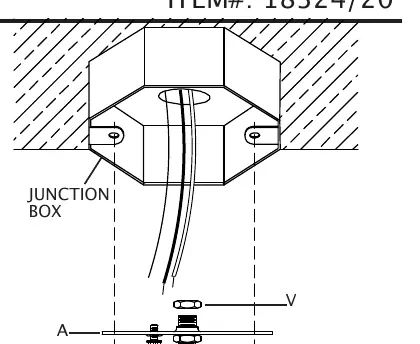

Vorbereitung und Montage der Halterung
Entfernen Sie alle Teile aus der Verpackung. Die Montage der Halterung (A) an der Anschlussdose (Junction Box) erfolgt durch das Verschrauben der Halterung mit den mitgelieferten Schrauben (B). Stellen Sie sicher, dass die Hausdrähte leicht zugänglich bleiben und nicht zwischen der Halterung und der Decke eingeklemmt werden.
Elektrischer Anschluss
Die Verkabelung muss gemäß den beiliegenden Diagrammen erfolgen:
- Erdung: Verbinden Sie den Erdungsdraht des Hauses (Kupfer) mit der Erdungsschraube an der Halterung und dem Erdungsdraht der Leuchte.
- Phasen- und Neutralleiter: Verbinden Sie den schwarzen (Phasen-)Draht des Hauses mit dem schwarzen Draht der Leuchte und den weißen (Neutral-)Draht des Hauses mit dem weißen Draht der Leuchte.
- Verwenden Sie die mitgelieferten Drahtmuttern (C) und sichern Sie die Verbindungen zusätzlich mit Isolierband.
Aufhängung und Montage
Nachdem die Verkabelung sicher verstaut ist, wird die Abdeckung (Canopy) an der Decke befestigt und mit dem Gewindering (F) am Schraubring (W) fixiert. Die gewünschte Aufhängungshöhe kann durch Kürzen der Kette (H) angepasst werden.

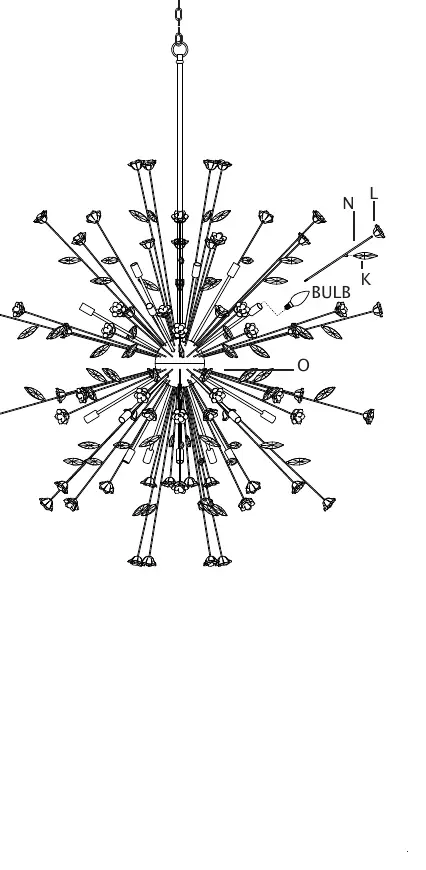

Endmontage der dekorativen Elemente
Schrauben Sie die empfohlenen E12-Candelabra-Glühbirnen in die Fassungen. Überschreiten Sie nicht die maximale Wattzahl. Die dekorativen Stäbe (N), Blätter (K) und Blumen (L) müssen gemäß den Abbildungen in die entsprechenden Löcher am Leuchtenkörper (O) eingesetzt werden. Beachten Sie hierzu die spezifischen Montagepläne für die Abschnitte 1, 2 und 3, um die korrekte Platzierung der Stäbe A, B, C und D sicherzustellen.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromzufuhr am Sicherungskasten eingeschaltet ist und ob die Glühbirnen korrekt in die Fassungen eingedreht sind.
Kabel sind zu kurz für den Anschluss
Stellen Sie sicher, dass die Kabel korrekt durch die Kette geführt wurden und nicht durch die Halterung blockiert werden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile aus der Verpackung entnehmen
- Prüfen, ob alle Teile vorhanden sind
- Geeignete Glühbirnen (E12 Candelabra) bereithalten
- Werkzeug für die Montage bereitstellen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- E12 Candelabra
- Sockeltyp für die benötigten Glühbirnen
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Verkabelung der Erdungs-, Phasen- und Neutralleiter.

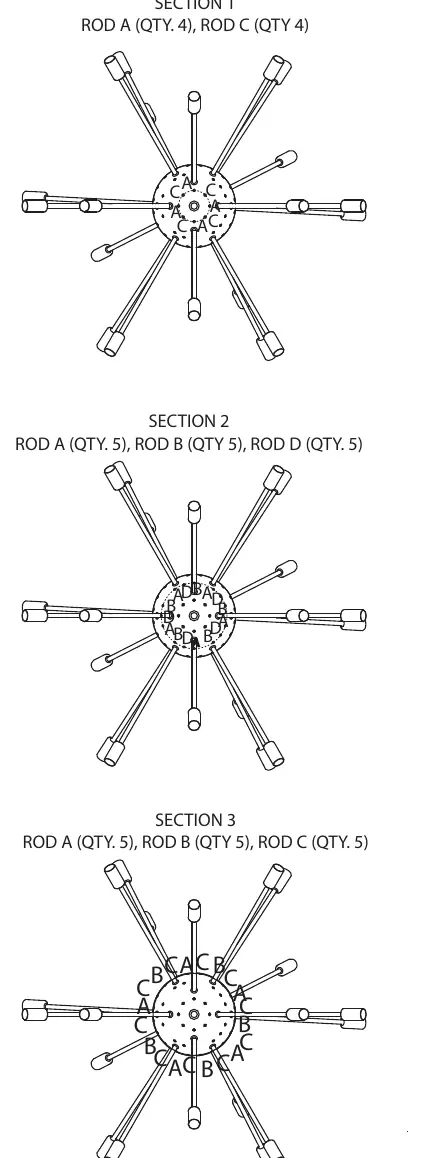

- Die Montagepläne für die Stäbe (A, B, C, D) zeigen die genaue Anordnung der Abschnitte 1, 2 und 3.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht die maximale Wattzahl der Glühbirnen überschreiten.
