Bedienungsanleitung für Elk Home 14427/2 Wandleuchte
Installationsanleitung für die Elk Home 14427/2 Wandleuchte. Schritt-für-Schritt-Anleitung zur elektrischen Verkabelung, Montage und Lampeninstallation.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Elk Home 14427/2 ist eine Wandleuchte, die direkt an eine elektrische Anschlussdose angeschlossen wird. Die Installation erfordert das Abschalten des Stroms, das Verbinden der Hauskabel mit den Leuchtenkabeln gemäß Schaltplan und die Montage der Schirme mittels Rändelschrauben. S. 1, 2
Wichtigste Schritte
- Strom am Hauptsicherungskasten ausschalten S. 1
- Kabel gemäß Schaltplan verbinden S. 1, 2
- Leuchtmittel (E26) einsetzen S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmitteltyp | E26 Edison | Standard-Schraubsockel | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Montage der Halterung und Verkabelung S. 1
- Installation der Leuchte und Schirme S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Elk Home 14427/2 Wandleuchte. Es beschreibt den sicheren Anschluss an das Stromnetz sowie die Montage der Leuchte und der Lampenschirme. Bitte lesen Sie die Sicherheitshinweise vor Beginn der Arbeiten sorgfältig durch.
Sicherheitshinweise
- Strom abschalten: Vor Beginn der Installation muss der Strom am Hauptsicherungskasten unbedingt abgeschaltet werden.
- Fachpersonal: Die Installation sollte gemäß dem National Electrical Code (NEC) und lokalen Vorschriften erfolgen. Bei Unsicherheiten wird die Installation durch einen zertifizierten Elektriker empfohlen.
- Beschädigungen vermeiden: Achten Sie darauf, die Kabel bei der Montage nicht zwischen der Halterung und der Wand einzuklemmen.
Montage der Halterung
- Positionieren Sie die Montagehalterung (A) so, dass die Gewindeenden der Befestigungsschrauben (E) nach außen zeigen.
- Ziehen Sie die Hauskabel durch das große Loch in der Montagehalterung (A).
- Richten Sie die Löcher der Halterung an den Löchern der Anschlussdose aus und befestigen Sie diese mit den Schrauben (B).
Elektrischer Anschluss
Verwenden Sie die mitgelieferten Drahtverbinder (C), um die Kabel sicher zu verbinden. Achten Sie auf die korrekte Zuordnung:
- Erdungskabel: Verbinden Sie das kupferne Haus-Erdungskabel mit dem Erdungskabel der Leuchte.
- Phasen- und Neutralleiter: Verbinden Sie das schwarze Hauskabel (Phase) mit dem schwarzen Leuchtenkabel und das weiße Hauskabel (Neutral) mit dem weißen Leuchtenkabel.
- Sichern Sie alle Verbindungen mit Drahtverbindern und umwickeln Sie diese zusätzlich mit Isolierband (nicht im Lieferumfang enthalten).
Montage der Leuchte und Schirme
- Platzieren Sie die Rückplatte (D) über der Montagehalterung (A) und führen Sie die Befestigungsschrauben (E) durch die Löcher.
- Sichern Sie die Leuchte mit den Gewindekappen (F). Nicht zu fest anziehen.
- Setzen Sie die Leuchtmittel (E26 Edison-Typ, nicht enthalten) in die Fassungen ein. Achten Sie auf die maximal zulässige Wattzahl.
- Setzen Sie die Schirme (K) auf die Leuchte und befestigen Sie diese mit den Rändelschrauben (L). Ziehen Sie die Schrauben gleichmäßig an, ohne sie zu überdrehen.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht sicher an der Wand befestigen
Überprüfen Sie, ob die Kabel zwischen Rückplatte und Wand eingeklemmt sind. Stellen Sie sicher, dass die Gewindekappen (F) korrekt auf den Schrauben (E) sitzen.
Unsicherheit bei der Verkabelung
Verwenden Sie die im Handbuch enthaltene Tabelle zur Identifizierung der Kabel (schwarz/weiß/Erdung) und stellen Sie sicher, dass alle Verbindungen mit Drahtverbindern (C) fest sitzen.
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten.
- Alle Teile aus der Verpackung entnehmen und auf Vollständigkeit prüfen.
- Geeignete Leuchtmittel (E26 Edison-Typ) bereithalten.
- Isolierband für die Kabelverbindungen bereitlegen.
- Sicherstellen, dass die Anschlussdose für die Montage geeignet ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- E26 Edison-Typ
- Standard-Schraubsockel für Leuchtmittel in Nordamerika.
- Max. Wattzahl
- Die auf der Fassung angegebene maximale Leistung darf nicht überschritten werden, um Überhitzung zu vermeiden.
Abbildungen und Diagramme

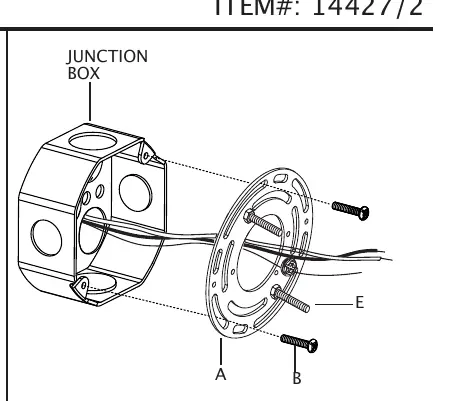

- Das Diagramm auf Seite 1 zeigt die korrekte Montage der Halterung an der Anschlussdose.
- Das Diagramm auf Seite 1 und 2 verdeutlicht die korrekte Verkabelung der Erdungs-, Phasen- und Neutralleiter.
- Das Diagramm auf Seite 2 zeigt die Montage der Schirme (K) mittels Rändelschrauben (L).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation muss dem National Electrical Code (NEC) entsprechen.
