Installationsanleitung für Elk Home 15310/1 Wandleuchte
Erfahren Sie, wie Sie die Elk Home 15310/1 Wandleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage der Halterung, zum elektrischen Anschluss und zur Befestigung des Leuchtenschirms.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Elk Home 15310/1 Wandleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptsicherungskasten zwingend unterbrochen werden. Die Installation sollte gemäß dem National Electrical Code (NEC) und lokalen Vorschriften erfolgen; bei Unsicherheiten wird die Beauftragung eines zertifizierten Elektrikers empfohlen.
Montage der Halterung

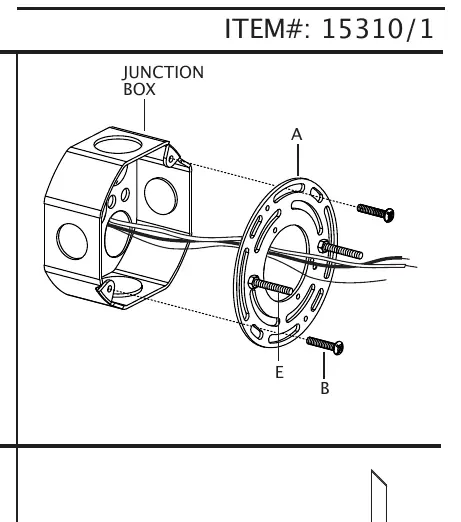

- Positionieren Sie die Montagehalterung (A) so, dass die Gewindeenden der Befestigungsschrauben (E) nach außen zeigen.
- Führen Sie die Hausanschlusskabel durch die große Öffnung der Halterung.
- Richten Sie die Halterung an der Anschlussdose aus und befestigen Sie diese mit den Schrauben (B). Achten Sie darauf, dass die Kabel nicht zwischen Halterung und Wand eingeklemmt werden.
Elektrischer Anschluss
Stellen Sie sicher, dass die Kabelenden ca. 2 cm (3/4 Zoll) abisoliert sind. Verbinden Sie die Kabel gemäß den folgenden Vorgaben:
- Erdung: Verbinden Sie das kupferne Haus-Erdungskabel mit dem Erdungsdraht der Leuchte unter Verwendung der Erdungsschraube und einer Drahtklemme (C).
- Stromführende Kabel (Schwarz): Verbinden Sie das schwarze Hauskabel mit dem schwarzen Leuchtenkabel mittels Drahtklemme (C).
- Neutralleiter (Weiß): Verbinden Sie das weiße Hauskabel mit dem weißen Leuchtenkabel mittels Drahtklemme (C).
- Sichern Sie alle Verbindungen zusätzlich mit Isolierband (nicht im Lieferumfang enthalten) und verstauen Sie die Kabel vorsichtig in der Anschlussdose.
Endmontage
- Setzen Sie die Rückplatte (D) auf die Halterung (A) und führen Sie die Schrauben (E) durch die Öffnungen.
- Sichern Sie die Leuchte mit den Gewindekappen (F). Nicht überdrehen.
- Setzen Sie ein geeignetes Leuchtmittel (E26 Edison-Typ, nicht enthalten) ein. Beachten Sie die maximal zulässige Wattzahl am Sockel.
- Platzieren Sie den Schirm (K) über dem Arm der Leuchte und befestigen Sie ihn mit den Rändelschrauben (L).
Praktische Hilfe
Typische Probleme
Kabel werden zwischen Halterung und Wand eingeklemmt.
Achten Sie beim Festziehen der Schrauben darauf, dass die Kabel vollständig durch die Öffnung der Halterung geführt sind.
Unsicherheit bei der Kabelzuordnung.
Verwenden Sie die beiliegenden Tabellen für die Zuordnung von Parallelkabeln (rund/glatt für Strom, quadratisch/gerippt für Neutralleiter).
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten.
- Alle Teile aus der Verpackung entnehmen und auf Vollständigkeit prüfen.
- Geeignetes E26 Leuchtmittel bereithalten.
- Isolierband für die Kabelverbindungen bereitlegen.
Technische Daten in der Praxis
- Max. Wattzahl
- Die am Sockel markierte maximale Wattzahl darf nicht überschritten werden, um Überhitzung zu vermeiden.
Abbildungen und Diagramme
- Seite 1 zeigt die Montage der Halterung (A) an der Anschlussdose und das Erdungsschema.
- Seite 2 zeigt das detaillierte Verkabelungsschema für Strom- und Neutralleiter sowie die finale Montage des Schirms (K) mit den Rändelschrauben (L).
Modellkompatibilität
- Installation muss dem National Electrical Code (NEC) entsprechen.
- Nur für den Innenbereich geeignet.
