Installationsanleitung für Elk Home 14514/1 Mini-Pendelleuchte

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die sichere Installation der Elk Home 14514/1 Mini-Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptsicherungskasten zwingend unterbrochen werden. Die Installation sollte gemäß dem National Electrical Code (NEC) und örtlichen Vorschriften erfolgen. Bei Unsicherheiten wird die Installation durch einen zertifizierten Elektriker empfohlen.

Vorbereitung und Montage der Halterung

• Entfernen Sie alle Teile aus der Verpackung.
• Stellen Sie sicher, dass die Stromversorgung unterbrochen ist.
• Ziehen Sie die Hauskabel aus der Anschlussdose (Junction Box).

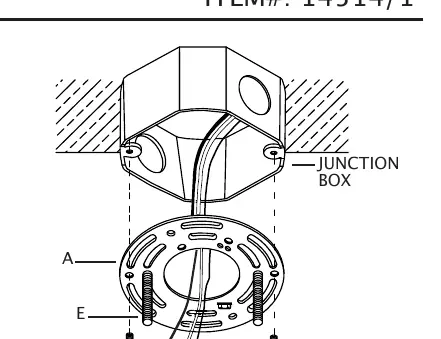

• Positionieren Sie die Montagehalterung (A) so, dass die Gewindeenden der Schrauben (E) nach unten zeigen.
• Befestigen Sie die Halterung (A) mit den Schrauben (B) an der Anschlussdose. Achten Sie darauf, die Kabel nicht zwischen Halterung und Decke einzuklemmen.

Kettenmontage und Höhenanpassung

• Befestigen Sie ein Verbindungsglied (G) am Leuchtenkörper (O).
• Bestimmen Sie die gewünschte Aufhängehöhe und kürzen Sie die Kette (H) entsprechend.
• Verbinden Sie die Kette mit dem Baldachin (D) mittels der Verbindungsglieder (G).
• Fädeln Sie die Leuchtenkabel durch die Kettenglieder (jedes zweite Glied überspringen) und führen Sie diese durch die Öffnung im Baldachin (D).

Elektrischer Anschluss

• Isolieren Sie die Enden der Leuchtenkabel um ca. 1,9 cm (3/4 Zoll) ab.
• Verbinden Sie das Erdungskabel (Kupfer) mit der Erdungsschraube an der Halterung (A).
• Verbinden Sie das schwarze Leuchtenkabel mit dem schwarzen Stromkabel (oder dem glatten Kabel).
• Verbinden Sie das weiße Leuchtenkabel mit dem weißen Stromkabel (oder dem gerippten Kabel).
• Sichern Sie alle Verbindungen mit den mitgelieferten Drahtmuttern (C) und ziehen Sie diese fest.
• Umwickeln Sie die Drahtmuttern und Kabel zusätzlich mit Isolierband (nicht im Lieferumfang enthalten).
• Verstauen Sie alle Kabel und Drahtmuttern sorgfältig in der Anschlussdose.

Abschluss der Montage

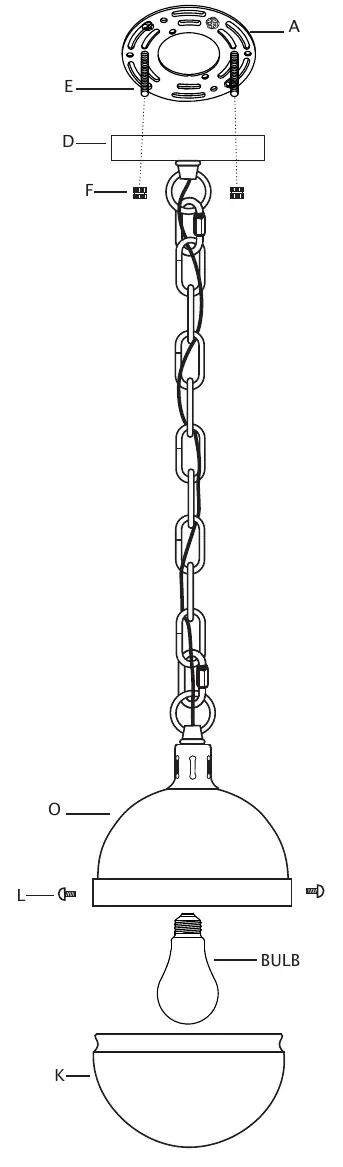

• Schieben Sie den Baldachin (D) über die Halterung (A) und sichern Sie ihn mit den Gewindekappen (F).
• Setzen Sie ein E26 Edison-Leuchtmittel ein. Beachten Sie die maximal zulässige Wattzahl, die an der Fassung markiert ist.
• Befestigen Sie den Glasschirm (K) am Leuchtenkörper (O) und sichern Sie ihn gleichmäßig mit den Rändelschrauben (L).
