Bedienungsanleitung für Elk Home 69510/1 1-flammige Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Elk Home Pendelleuchte (Modelle 69510/1 und 69520/1). Die Leuchte ist für die Installation gemäß dem National Electrical Code (NEC) und lokalen Vorschriften vorgesehen. Wenn Sie nicht mit den Anforderungen vertraut sind, wird die Installation durch einen zertifizierten Elektriker empfohlen. Wichtig: Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Hauptsicherungskasten ab.

Montage der Halterung

1. Entfernen Sie alle Teile aus der Verpackung.
2. Falls die Schraubringschlaufe (W) noch nicht an der Montagehalterung (A) befestigt ist, schrauben Sie das Gewinderohr (E) in die Mitte der Halterung (A).
3. Sichern Sie das Gewinderohr mit der Sechskantmutter (V) und schrauben Sie die Schraubringschlaufe (W) fest.

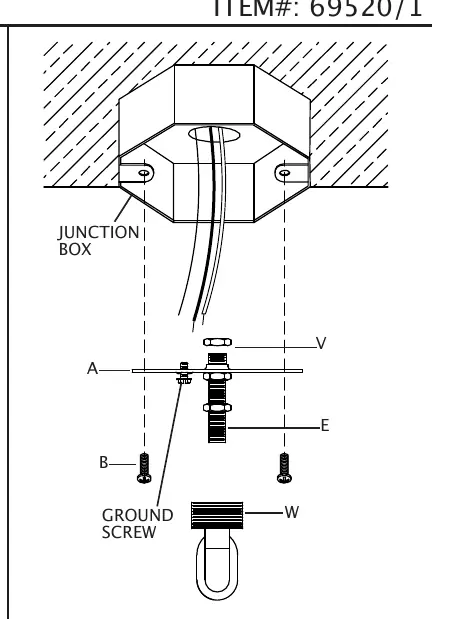

4. Platzieren Sie die Montagehalterung (A) an der Anschlussdose und befestigen Sie diese mit den Schrauben (B). Achten Sie darauf, dass die Hausdrähte zugänglich bleiben und nicht eingeklemmt werden.

Zusammenbau der Leuchte

1. Legen Sie den Ring (N) über den Leuchtenkörper (O).
2. Führen Sie die Leuchtendrähte durch den unteren Teil des Mittelstabs (M) und schrauben Sie diesen auf den Leuchtenkörper (O).
3. Verbinden Sie ein Verschlussglied (G) mit der Schlaufe am oberen Ende des Mittelstabs (M).
4. Bestimmen Sie die gewünschte Aufhängungshöhe und kürzen Sie die Kette (H) bei Bedarf.
5. Fädeln Sie die Leuchtendrähte durch die Kettenglieder und schieben Sie den Gewindering (F) sowie den Baldachin (D) über das Ende der Kette.

Elektrischer Anschluss

1. Isolieren Sie die Enden der Leuchtendrähte um ca. 1,9 cm (3/4 Zoll) ab.
2. Führen Sie die Drähte durch die Schraubringschlaufe (W) in die Anschlussdose.

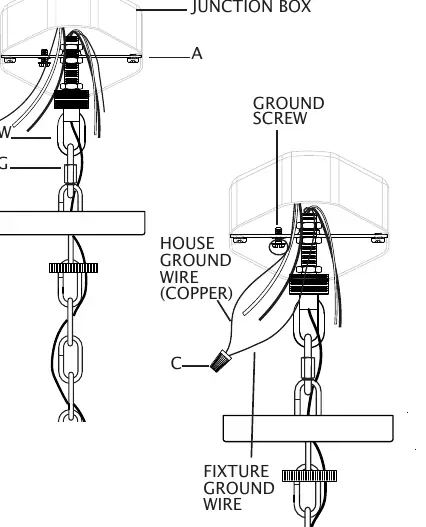

3. Lösen Sie die Erdungsschraube an der Halterung (A) leicht. Wickeln Sie den Erdungsdraht des Hauses (Kupfer) darum und verbinden Sie ihn mit dem Erdungsdraht der Leuchte. Sichern Sie die Verbindung mit einer Drahtmutter (C).
4. Verbinden Sie den schwarzen (stromführenden) Draht der Leuchte mit dem schwarzen Draht des Hauses und den weißen (neutralen) Draht der Leuchte mit dem weißen Draht des Hauses. Verwenden Sie Drahtmuttern (C) und sichern Sie die Verbindungen zusätzlich mit Isolierband (nicht im Lieferumfang enthalten).

Endmontage und Leuchtmittel

1. Schieben Sie alle Drähte vorsichtig in die Anschlussdose.
2. Heben Sie den Baldachin (D) an die Decke und sichern Sie ihn mit dem Gewindering (F) an der Schraubringschlaufe (W).
3. Befestigen Sie das zweite Verschlussglied (G) an der Kette und der Schraubringschlaufe.
4. Schrauben Sie ein geeignetes Leuchtmittel (E26 Edison-Typ, nicht enthalten) in die Fassung. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
