Bedienungsanleitung für Karlik MRO-3 Elektronischer Dimmer

Wichtige Informationen aus der Anleitung

Der Karlik MRO-3 ist ein elektronischer Drehdimmer, der speziell für die Steuerung von Beleuchtungssystemen mit 1-10V-Schnittstelle entwickelt wurde. Er eignet sich für dimmbare LED-Netzteile, 12V-Halogenlampen mit elektronischen Transformatoren und Leuchtstofflampen mit dimmbaren elektronischen Vorschaltgeräten. Das Gerät verfügt über einen Kurzschlussschutz und ermöglicht eine präzise Einstellung der Lichtintensität.

Technische Daten

• Modell: MRO-3
• Spannungsversorgung: 250V~ 50Hz
• Steuerspannung: 1V DC bis 12V DC
• Max. Steuerstrom: 50 mA
• Sicherung: F-2A 250V
• Betriebstemperatur: -20°C bis +45°C
• Schutzart: IP 20
• Schutzklasse: II
• Montage: Standard-Unterputzdose fi 60mm

Installation

1. Schalten Sie die Hauptsicherung der Hausinstallation aus.

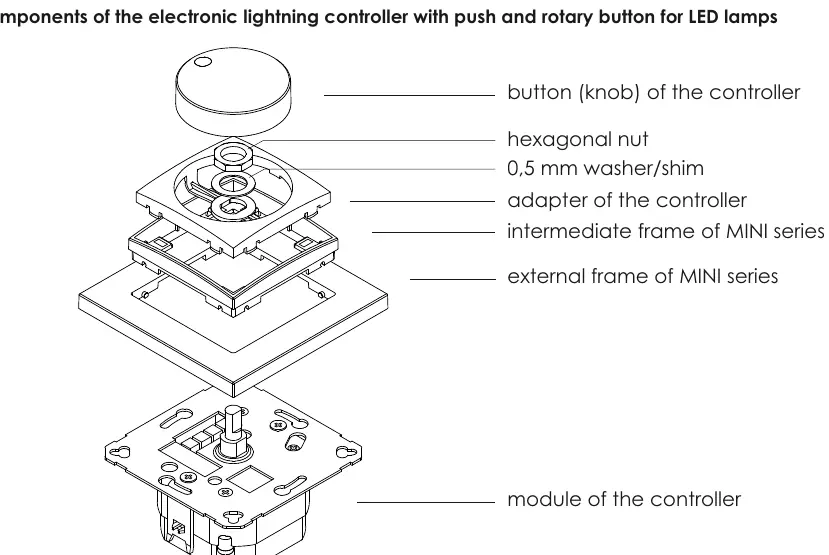

2. Demontieren Sie den Bedienknopf, schrauben Sie die Mutter ab und entfernen Sie die Unterlegscheibe sowie den Dimmer-Adapter mit dem Zwischenrahmen.
3. Schließen Sie die Kabel gemäß dem entsprechenden Schaltplan an die Anschlussklemmen an.
4. Installieren Sie das Dimmer-Modul in der Unterputzdose unter Verwendung der Montageschrauben oder der mitgelieferten Metallkrallen.
5. Setzen Sie die Komponenten in der folgenden Reihenfolge wieder zusammen: Außenrahmen, Zwischenrahmen, Adapter und Unterlegscheibe.
6. Schrauben Sie die Mutter fest und montieren Sie den Bedienknopf.
7. Schalten Sie die Sicherung wieder ein und führen Sie einen Testlauf durch.

Hinweis zur Montage: Das Produkt ist kompatibel mit DECO / MINI Aufputz-Klappdosen. Um den Dimmer korrekt in der Dose zu installieren, müssen die Metallkrallen am Mechanismus abgeschraubt werden.

Montage in Mehrfachrahmen

Bei der Installation in Mehrfachrahmen muss der Dimmer-Mechanismus zuerst in der Unterputzdose installiert werden. Benachbarte Mechanismen sollten so platziert werden, dass die "Schwalbenschwanz"-Verbindungen (falls vorhanden) die zentrale Platte des Dimmers überlappen. Der Abstand zwischen dem zentralen Rahmen des Dimmers und benachbarten Produkten sollte etwa 1 mm betragen.

Sicherheit und Garantie

Die Installation muss von einer qualifizierten Person bei spannungsfreiem Zustand durchgeführt werden und den nationalen Sicherheitsstandards entsprechen. Um den Schutz der Klasse II zu gewährleisten, darf der Benutzer keinen Zugriff auf die Rückseite der Installation haben. Die Garantie beträgt 12 Monate ab Kaufdatum und deckt keine Schäden durch unsachgemäße Verwendung, Selbstreparatur oder Sicherungswechsel ab.
