Installationsanleitung für GivEnergy All in One und Giv-Gateway
Detaillierte Installationsanleitung für das GivEnergy All in One Energiespeichersystem und Giv-Gateway. Erfahren Sie alles über Montage, elektrische Anschlüsse, Inbetriebnahme, Arbeitsmodi und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung des GivEnergy All in One Energiespeichersystems und des Giv-Gateway. Die Installation darf ausschließlich von einem GivEnergy Approved Installer unter Einhaltung der IEE-Verkabelungsvorschriften durchgeführt werden. Das System ist für die Wandmontage konzipiert und erfordert eine fachgerechte elektrische Installation.
Produktbeschreibung
Das All in One System umfasst einen bidirektionalen Wechselrichter und eine 13,5 kWh Lithium-Eisenphosphat-Batterie. Es bietet eine Spitzenleistung von 7,2 kW und kann in Verbindung mit dem Giv-Gateway eine vollständige Notstromversorgung (Backup) bei Netzausfällen gewährleisten. Das System unterstützt die Ladung aus dem Netz bei günstigen Preisen und den Export gespeicherter Energie bei Spitzenlastzeiten.
Installation
All in One Montage

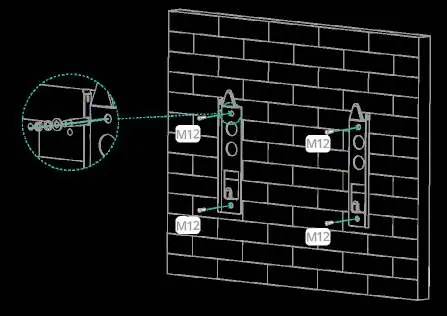

Das Gerät muss vertikal an einer Wand installiert werden, die das Gewicht von 173,7 kg tragen kann. Die Anschlüsse müssen sich immer an der Unterseite befinden. Achten Sie auf ausreichende Belüftung und halten Sie die Mindestabstände für die Wärmeableitung ein (250 mm an den Seiten, 300 mm oben). Die Montage erfolgt mittels der mitgelieferten Wandhalterung und Expansionsbolzen.
Giv-Gateway Montage
Das Giv-Gateway wird zwischen dem Stromzähler des Kunden und der Unterverteilung installiert. Stellen Sie vor der Installation sicher, dass das Haus vollständig vom Hauptnetz isoliert ist. Die Montage erfolgt ebenfalls über eine Wandhalterung.
Elektrische Anschlüsse
Die Verkabelung muss gemäß den lokalen Vorschriften erfolgen. Für das All in One ist ein Kabelquerschnitt von mindestens 6 mm² erforderlich. Die Kommunikation zwischen All in One und Giv-Gateway erfolgt über ein RJ45-Kabel. Achten Sie darauf, dass die Verkabelung korrekt in die entsprechenden Anschlüsse (AC Supply, Communication Ports) eingeführt wird.
Inbetriebnahme und Arbeitsmodi
Nach der physischen Installation muss das System über das Online-Portal (https://portal.givenergy.cloud) mit einem Techniker-Login in Betrieb genommen werden. Ohne diese Konfiguration arbeitet das System möglicherweise nicht korrekt. Verfügbare Arbeitsmodi umfassen:
- Off Peak Charging: Laden der Batterie in Zeiten günstiger Strompreise.
- Solar Charging: Priorisierung der Ladung durch überschüssige Solarenergie.
- Back Up / Island Mode: Automatische Umschaltung auf Batteriebetrieb bei Netzausfall.
- Off Grid Operation: Manuelle Trennung vom Netz über die App oder das Portal.
Wartung und Sicherheit
Das System führt hohe Spannungen, auch wenn es vom Netz getrennt ist. Berühren Sie während des Betriebs nicht den Kühlkörper. Führen Sie jährliche Wartungsprüfungen durch, um sichtbare Schäden oder Verfärbungen an Schaltern und Kabeln zu identifizieren. Reinigen Sie die Oberfläche nicht mit aggressiven Reinigungsmitteln und stellen Sie sicher, dass die Belüftung nicht blockiert ist.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
System startet nicht
Prüfen Sie, ob die AC-Verbindung korrekt ist und das System über das Portal in Betrieb genommen wurde. Stellen Sie sicher, dass die Batteriespannung über 270V DC liegt.
Kommunikationsfehler zwischen All in One und Giv-Gateway
Überprüfen Sie das RJ45-Kommunikationskabel. Stellen Sie sicher, dass es sich um ein Standard-Kabel handelt (kein Crossover) und fest in den entsprechenden Ports sitzt.
Überhitzung des Systems
Stellen Sie sicher, dass die Mindestabstände (250mm seitlich, 300mm oben) für die Wärmeableitung eingehalten werden und der Bereich nicht blockiert ist.
Vor der Verwendung
- Installation nur durch einen GivEnergy Approved Installer.
- Wand muss das Gewicht des All in One (173,7 kg) tragen können.
- System muss vertikal installiert werden (Anschlüsse unten).
- AC-Versorgungskabel muss mindestens 6 mm² Querschnitt haben.
- Vor der Installation das Haus vom Hauptnetz isolieren.
- System muss über das Online-Portal konfiguriert werden.
Technische Daten in der Praxis
- All in One Kapazität
- 13,5 kWh nutzbare Batteriekapazität.
- All in One Peak-Leistung
- 7,2 kW maximale Ausgangsleistung für das Haus.
- Giv-Gateway Max. AC-Strom
- 100 A maximale Strombelastbarkeit.
- Betriebstemperatur
- -10°C bis 50°C für das All in One System.
Abbildungen und Diagramme
- Systemdiagramm zeigt die Verbindung zwischen Grid, All in One, Giv-Gateway, PV-Wechselrichter, EV-Ladegerät und Hauslast.
- Anschlussübersicht zeigt die Position der Kommunikations- und AC-Anschlüsse am All in One.
- Installationsschritte zeigen die Wandmontage und das Einsetzen der Batteriemodule.
Modellkompatibilität
- All in One benötigt Giv-Gateway für die Backup-Funktion.
- Bis zu 6 Systeme können parallel geschaltet werden (80 kWh Gesamtkapazität).
- Nicht mit Generatoren als Stromquelle verbinden.
