Montageanleitung für Ebern Designs Essman Stahlschrank 2-Tier
Detaillierte Montageanleitung für den Ebern Designs Essman Stahlschrank (2-Tier). Schritt-für-Schritt-Anleitung zum Aufbau, benötigte Teile und Montagehinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Montageanleitung für den Ebern Designs Essman Stahlschrank (2-Tier). Sie enthält eine Teileliste und eine 6-stufige Anleitung zum Zusammenbau des Schranks. S. 1, 2, 3, 4
Wichtigste Schritte
- Montage auf einer ebenen Fläche durchführen. S. 2
- Verwendung der mitgelieferten Handschuhe. S. 2
Probleme und Lösungen
Teile beschädigt oder unvollständig
Überprüfen Sie die Materialien vor der Montage und kontaktieren Sie bei Problemen den Verkäufer.
S. 2Wo es im PDF steht
- Montageanleitung S. 1, 2, 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Bitte lesen Sie die gesamte Montageanleitung sorgfältig durch, bevor Sie mit dem Aufbau des Schranks beginnen. Stellen Sie sicher, dass alle Materialien in einwandfreiem Zustand sind und keine Teile beschädigt wurden. Der Schrank sollte auf einer ebenen Fläche montiert werden, um Stabilität und eine korrekte Ausrichtung zu gewährleisten.

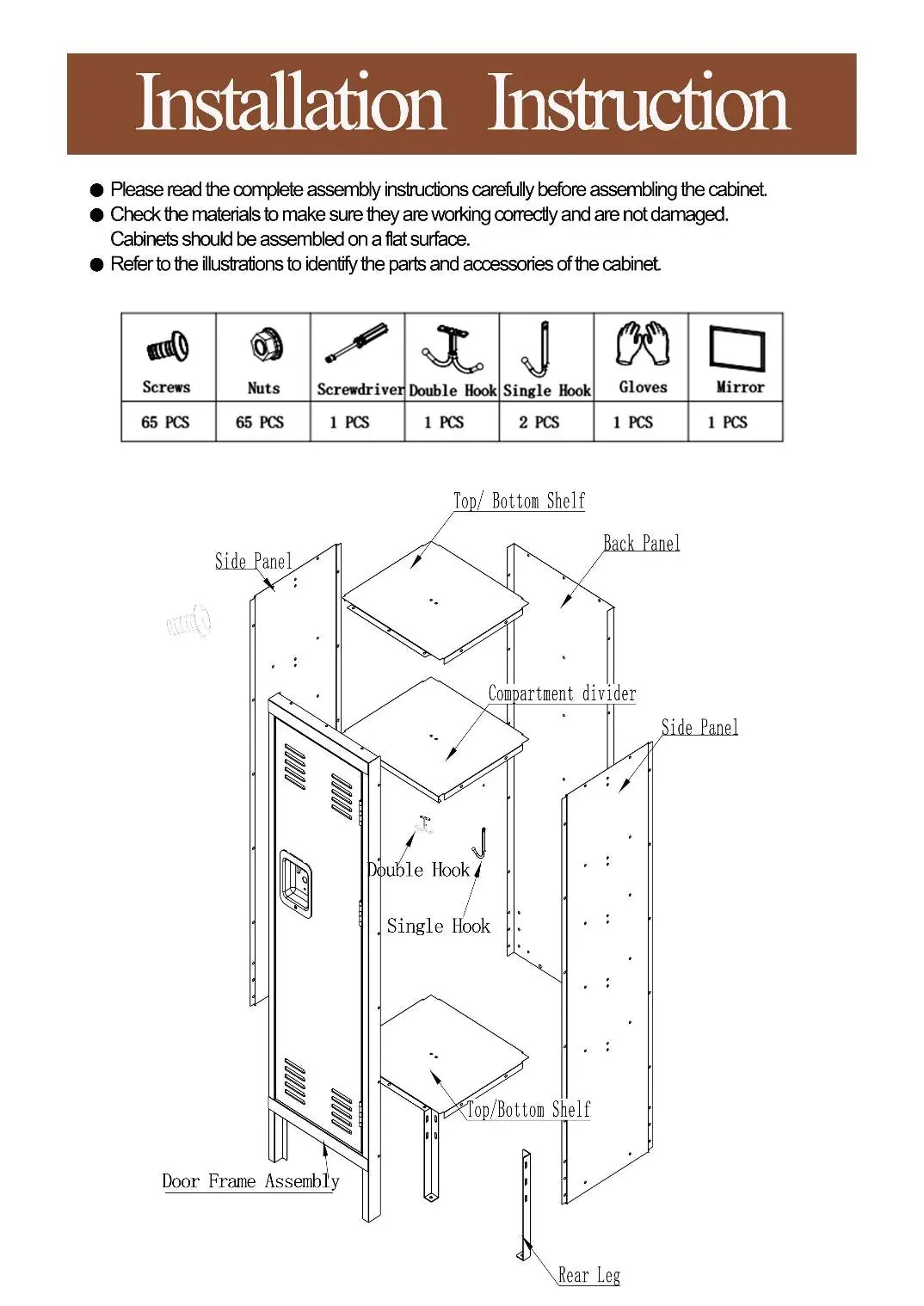

Benötigte Teile und Zubehör
Überprüfen Sie vor Beginn der Montage, ob alle im Lieferumfang enthaltenen Teile vorhanden sind:
- Schrauben (65 Stück)
- Muttern (65 Stück)
- Schraubendreher (1 Stück)
- Doppelhaken (1 Stück)
- Einzelhaken (2 Stück)
- Handschuhe (1 Stück)
- Spiegel (1 Stück)
Schritt-für-Schritt-Montage

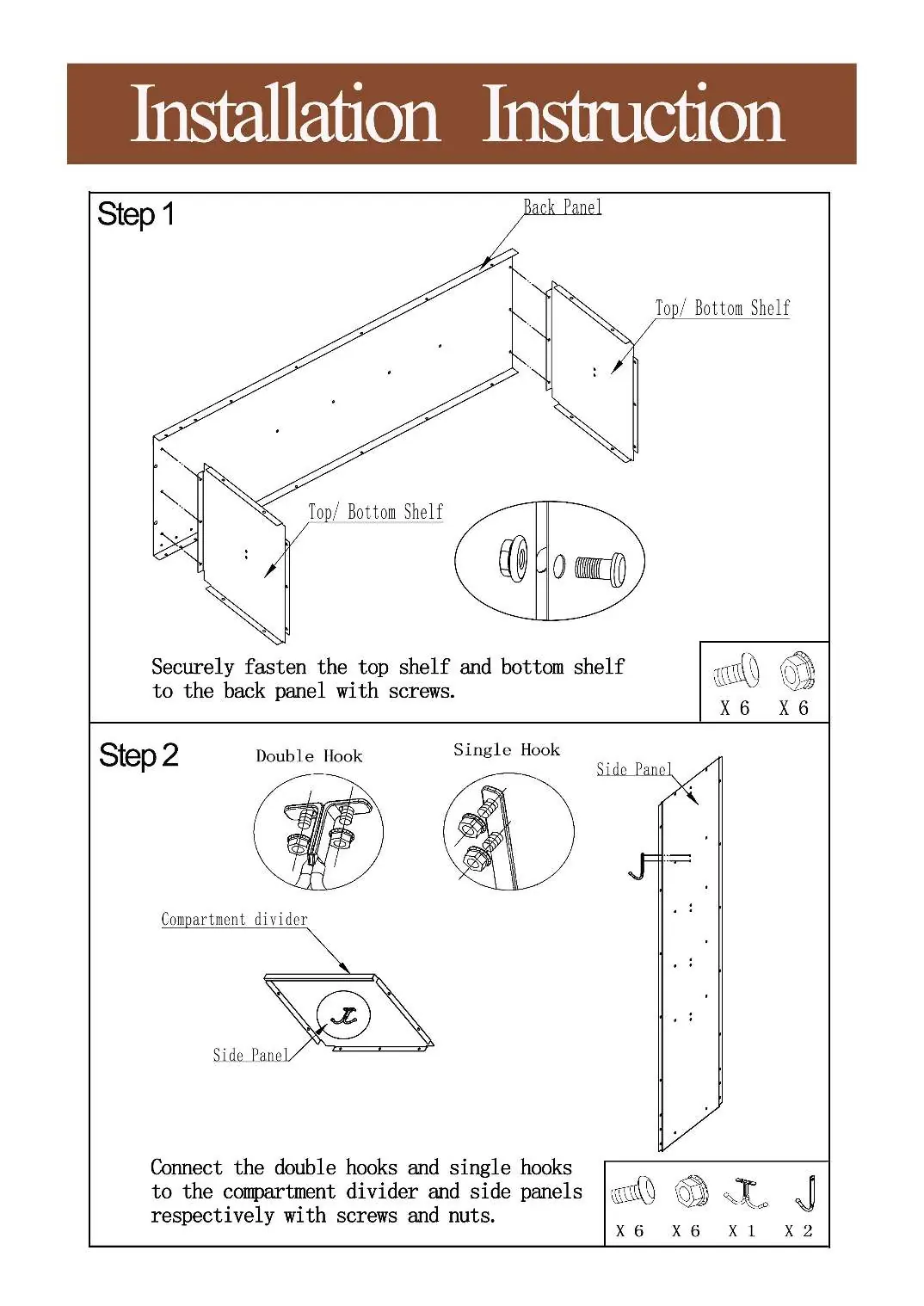

Schritt 1: Grundgerüst
Befestigen Sie die obere und untere Ablage sicher mit Schrauben an der Rückwand.
Schritt 2: Hakenmontage
Verbinden Sie die Doppelhaken und Einzelhaken mit dem Fachteiler und den Seitenwänden unter Verwendung der mitgelieferten Schrauben und Muttern.

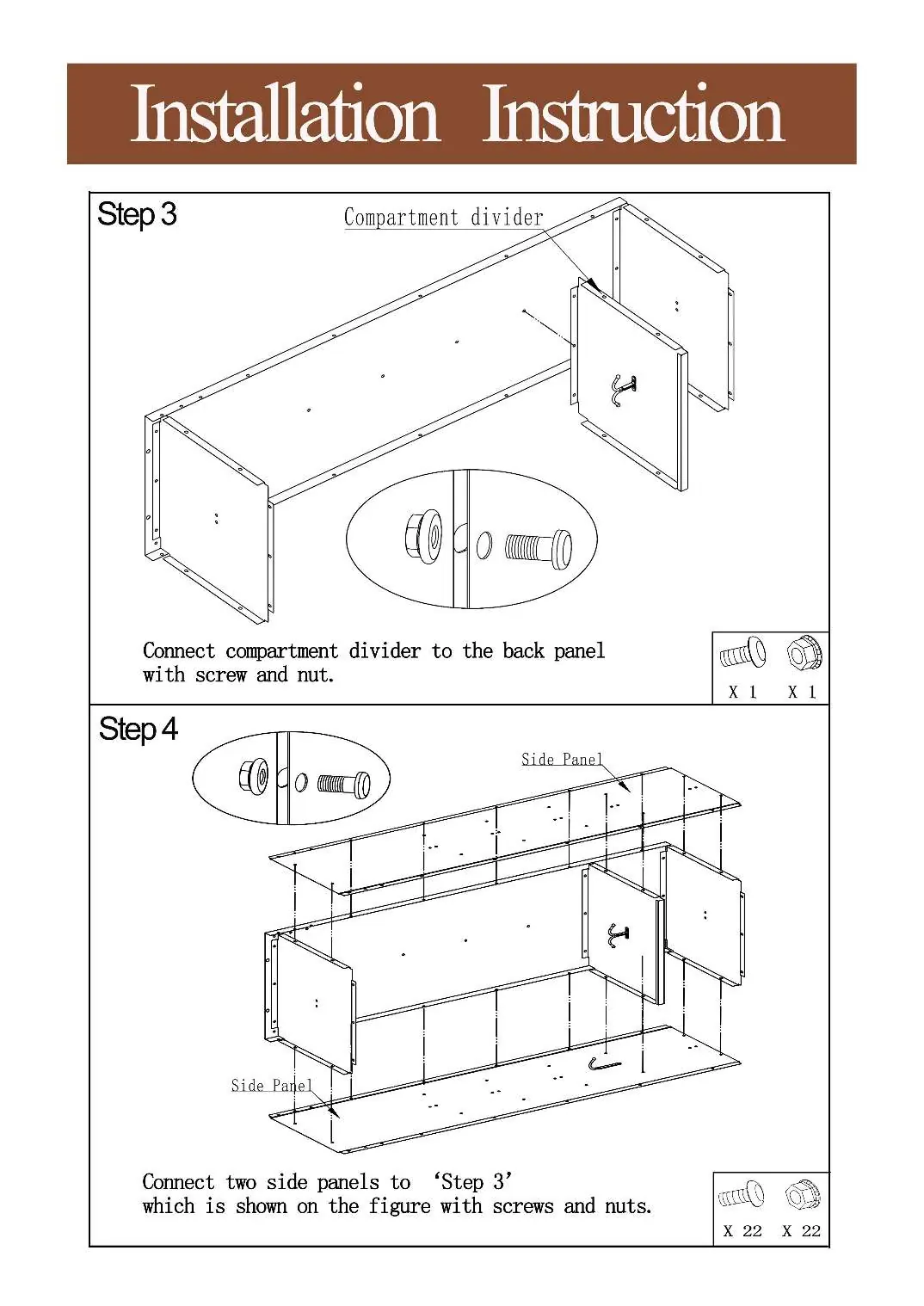

Schritt 3: Fachteiler einsetzen
Verbinden Sie den Fachteiler mit der Rückwand mithilfe von Schrauben und Muttern.
Schritt 4: Seitenwände anbringen
Verbinden Sie die beiden Seitenwände mit der in Schritt 3 vorbereiteten Konstruktion unter Verwendung von Schrauben und Muttern.

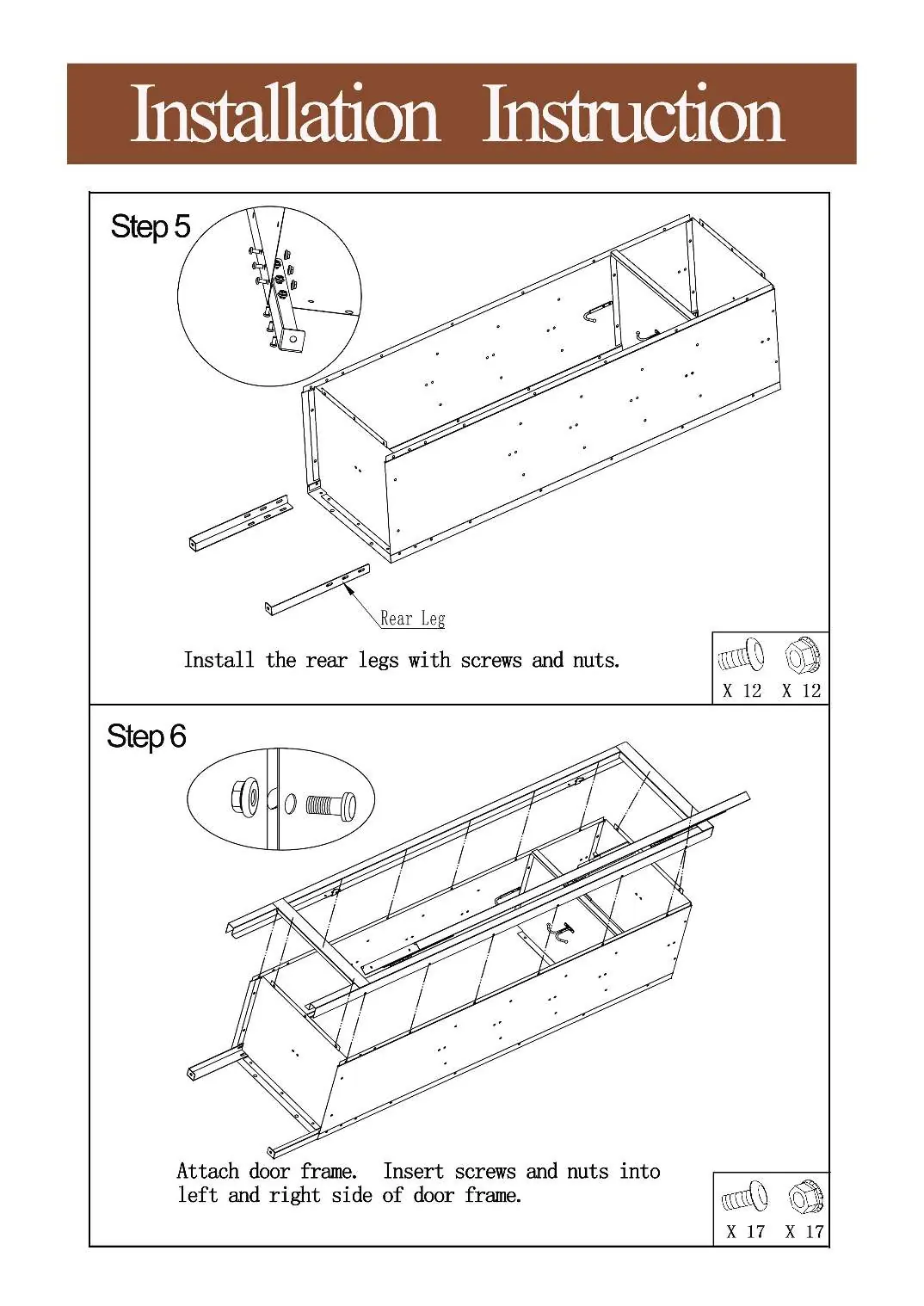

Schritt 5: Standfüße
Installieren Sie die hinteren Standfüße (Rear Legs) mit Schrauben und Muttern am Schrankkorpus.
Schritt 6: Türrahmen
Bringen Sie den Türrahmen an. Setzen Sie die Schrauben und Muttern in die linke und rechte Seite des Türrahmens ein, um ihn fest mit dem Schrank zu verbinden.
Praktische Hilfe
Typische Probleme
Beschädigte oder fehlende Teile
Überprüfen Sie den Lieferumfang anhand der Liste. Bei Unvollständigkeit oder Beschädigung kontaktieren Sie bitte den Verkäufer.
Vor der Verwendung
- Prüfen Sie alle Teile auf Vollständigkeit und Beschädigungen.
- Sorgen Sie für eine ebene Montagefläche.
- Tragen Sie die mitgelieferten Handschuhe während der Montage.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Verbindung der Paneele mittels Schrauben und Muttern.
- Achten Sie auf die korrekte Ausrichtung der Haken an den Seitenwänden und dem Fachteiler.
