Montageanleitung für Ebern Designs Modulares Sofa
Detaillierte Montageanleitung für das modulare Sofa von Ebern Designs. Erfahren Sie, wie Sie die verschiedenen Module wie Einzelsitz, Ottomane, Ecksofa und Konsole zusammenbauen, verbinden und die Schlaffunktion bedienen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung dient der Montage der verschiedenen Module des Ebern Designs Sofas. Der Prozess umfasst das Anbringen der Füße, das Einsetzen der Rückenlehnen, die Montage der Armlehnen und das Verbinden der Module mit U-förmigen Beschlägen. S. 4, 5, 16
Wichtigste Schritte
- Montage der Füße S. 4, 5, 6, 7
- Verbindung der Module S. 16
Wo es im PDF steht
- Teileliste S. 1, 2
- Montageschritte S. 4, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Zusammenbau der verschiedenen Module des modularen Sofas von Ebern Designs. Das System umfasst Einzelsitze, Ottomanen, Eckelemente, Doppelsitze, Konsolen und Haustierkäfige. Bitte identifizieren Sie vor Beginn alle benötigten Teile anhand der Teileliste.
Vorbereitung und Teileidentifikation
Stellen Sie sicher, dass alle Komponenten (A-V) vorhanden sind. Die Füße und das Hardware-Paket befinden sich in der Unterseite der Sofabasis.
Montage der Module
- Füße montieren: Drehen Sie die Sofabasis um und schrauben Sie die Füße (A) mit den Unterlegscheiben (V) fest.

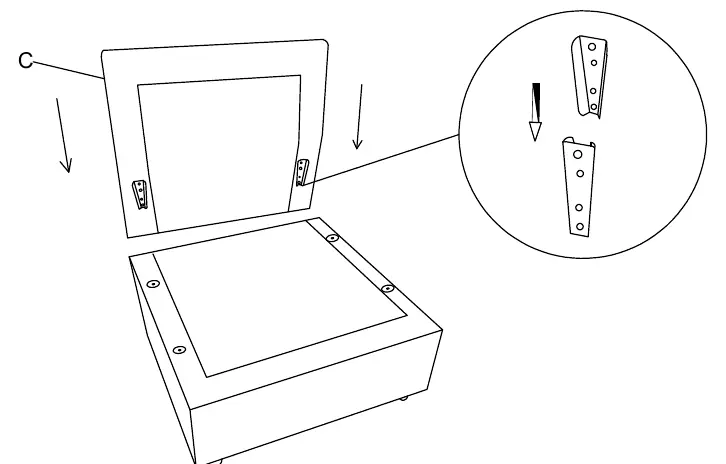

- Rückenlehne anbringen: Setzen Sie die Rückenlehne (C, K oder R) in die Halterungen der Sofabasis (B, I oder Q) ein.
- Armlehnen: Befestigen Sie die Armlehnen (M) mit den Schrauben (O) und den Halterungen (N) am Rahmen.
- Polster: Legen Sie die Sitz- und Rückenkissen (D, E) auf die Basis.

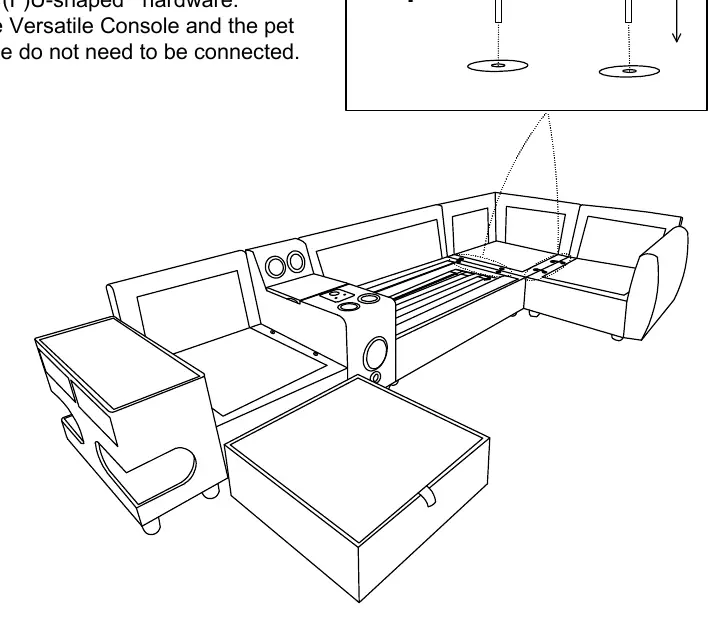

Verbindung der Module
Um mehrere Module zu einem Sofa zu verbinden, verwenden Sie die U-förmigen Verbindungselemente (F). Stecken Sie diese in die entsprechenden Öffnungen an den Unterseiten der Sofabasen. Hinweis: Die Konsole und der Haustierkäfig müssen nicht verbunden werden.

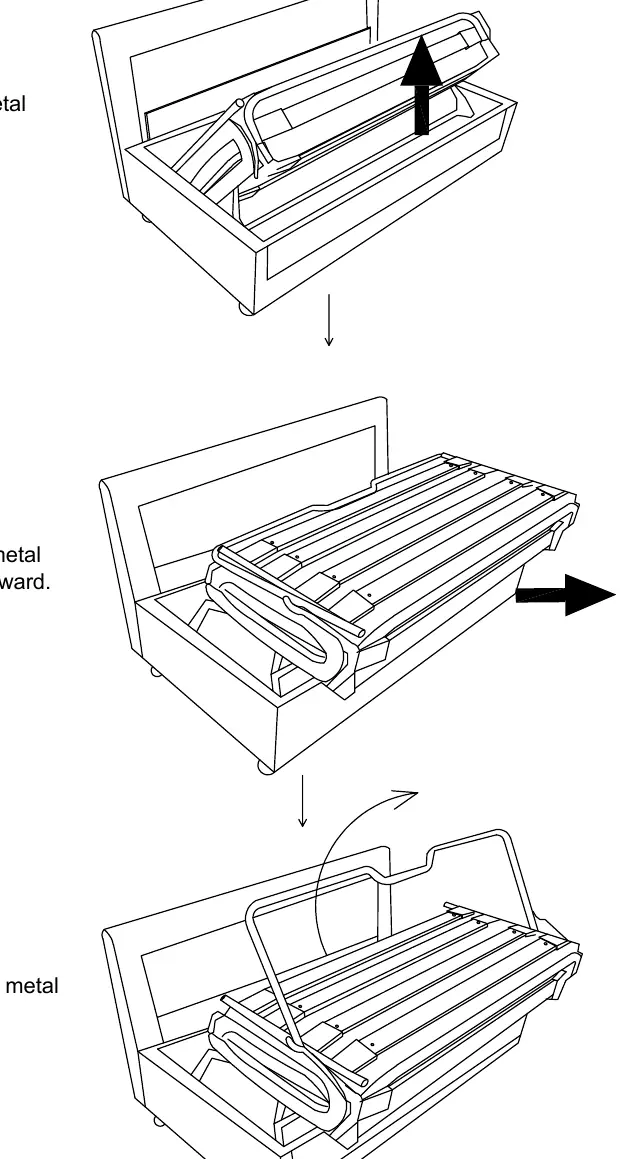

Bedienung der Schlaffunktion
Bei Modellen mit Schlaffunktion:
- Öffnen Sie die Blende und das Stoffband.
- Heben Sie den Metallrahmen an und ziehen Sie ihn nach vorne.
- Klappen Sie den Rahmen vollständig auf.
- Legen Sie die Kissen entsprechend auf die ausgezogene Fläche.
Praktische Hilfe
Typische Probleme
Instabiler Stand
Überprüfen Sie, ob alle Füße (A) fest angezogen sind.
Module lassen sich nicht verbinden
Stellen Sie sicher, dass Sie die U-förmigen Verbindungselemente (F) korrekt in die Öffnungen an der Unterseite der Basen einsetzen.
Vor der Verwendung
- Identifizieren Sie alle Teile (A-V) anhand der Liste.
- Entnehmen Sie die Füße und das Hardware-Paket aus der Unterseite der Sofabasis.
- Stellen Sie sicher, dass Sie genügend Platz für die Montage haben.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung verwendet Buchstaben (A-V) zur Kennzeichnung der Bauteile.
- Schritte 1-19 zeigen den Aufbau der einzelnen Module.
- Schritt 20 zeigt die Verbindung der Module mittels U-förmiger Hardware.
Modellkompatibilität
- Die Konsole und der Haustierkäfig benötigen keine Verbindungselemente.
