Montageanleitung für Ebern Designs 2-Doors Bar Cabinet
Ausführliche Montageanleitung für den Ebern Designs 2-Doors Bar Cabinet. Enthält Schritt-für-Schritt-Anweisungen für den Aufbau, die Scharniereinstellung und die sichere Wandmontage.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den schrittweisen Aufbau des Ebern Designs 2-Doors Bar Cabinets, inklusive der Scharniereinstellung und der notwendigen Wandbefestigung. S. 1, 15
Wichtigste Schritte
- Montage des Rahmens und der Einlegeböden S. 6, 13
- Einstellen der Türscharniere S. 5
- Wandbefestigung zur Kippsicherung S. 15
Probleme und Lösungen
Türen sind nicht ausgerichtet
Verwenden Sie die Scharniereinstellung für vertikale, horizontale oder Tiefenkorrekturen.
S. 5Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Teileliste S. 2
- Hardware-Liste S. 3
- Montageschritte S. 6, 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung führt Sie durch den Aufbau des Ebern Designs 2-Doors Bar Cabinets. Bitte lesen Sie jeden Schritt sorgfältig durch und führen Sie die Montage in der angegebenen Reihenfolge durch, um Schwierigkeiten zu vermeiden. Verwenden Sie für den Zusammenbau keinen elektrischen Schraubendreher, um Schäden am Material zu vermeiden.
Vorbereitung und Hardware
Stellen Sie vor Beginn sicher, dass alle Teile (1-15) und Hardware-Komponenten (A-N) vorhanden sind. Die Hardware umfasst Exzenterverbinder, Holzdübel, Schrauben und Scharniere. Achten Sie besonders auf die korrekte Installation der Exzenterverbinder (Cams) und Bolzen (Pins).
Montageanleitung
Der Aufbau erfolgt in 18 Schritten:
- Schritte 1-3: Vorbereitung der Seitenteile und Böden durch Einsetzen der Bolzen und Dübel.
- Schritte 4-8: Zusammenbau des Grundrahmens, der Innenwände und der Rückwand.
- Schritte 9-10: Montage der oberen und unteren Platten.
- Schritt 11: Anbringen der Standfüße.
- Schritte 12-13: Einsetzen der inneren Trennwände und Regalböden.
- Schritte 14-16: Montage der Türen und Anbringen der Griffe.
- Schritt 17: Sicherung der Rückwand.
- Schritt 18: Wandbefestigung zur Kippsicherung.
Scharniereinstellung
Sollten die Türen nicht korrekt ausgerichtet sein, können Sie die Scharniere wie folgt anpassen:
- Höhenverstellung: Lösen Sie die Schraube am Scharnier, um die Tür vertikal zu verschieben.
- Tiefenverstellung: Drehen Sie die Schraube im Uhrzeigersinn oder gegen den Uhrzeigersinn, um den Spalt zwischen Tür und Rahmen anzupassen.
- Seitenverstellung: Drehen Sie die entsprechende Schraube, um die Tür seitlich auszurichten.
Wandbefestigung
Zur Sicherheit muss der Schrank an der Wand befestigt werden. Verwenden Sie bei massiven Wänden Dübel und Schrauben. Bei Holzwänden sind nur Schrauben erforderlich. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
Praktische Hilfe
Typische Probleme
Türen sind schief oder schließen nicht richtig
Verwenden Sie die Scharniereinstellung (Seite 5), um die Türen in der Höhe, Tiefe oder seitlich auszurichten.
Exzenterverbinder (Cams) lassen sich nicht festziehen
Stellen Sie sicher, dass der Pfeil auf dem Exzenterverbinder zur Öffnung des Bolzens zeigt, bevor Sie ihn festziehen.
Schwierigkeiten beim Zusammenbau
Überprüfen Sie, ob alle Schritte in der korrekten Reihenfolge ausgeführt wurden. Verwenden Sie keinen elektrischen Schraubendreher.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Stückliste auf Vollständigkeit.
- Stellen Sie sicher, dass Sie einen manuellen Schraubendreher verwenden.
- Prüfen Sie, ob die Exzenterverbinder korrekt ausgerichtet sind.
- Stellen Sie sicher, dass der Schrank nach der Montage an der Wand befestigt wird (Kippsicherung).
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

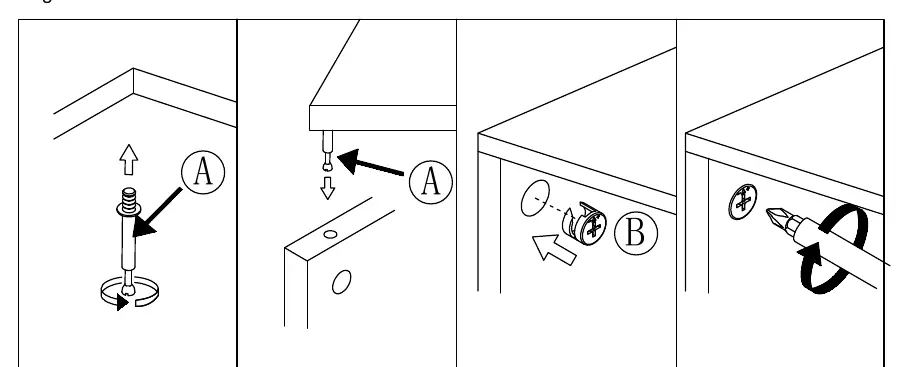

- Seite 4 zeigt die korrekte Installation der Exzenterverbinder und Bolzen.
- Seite 5 zeigt die drei Einstellmöglichkeiten für die Türscharniere.

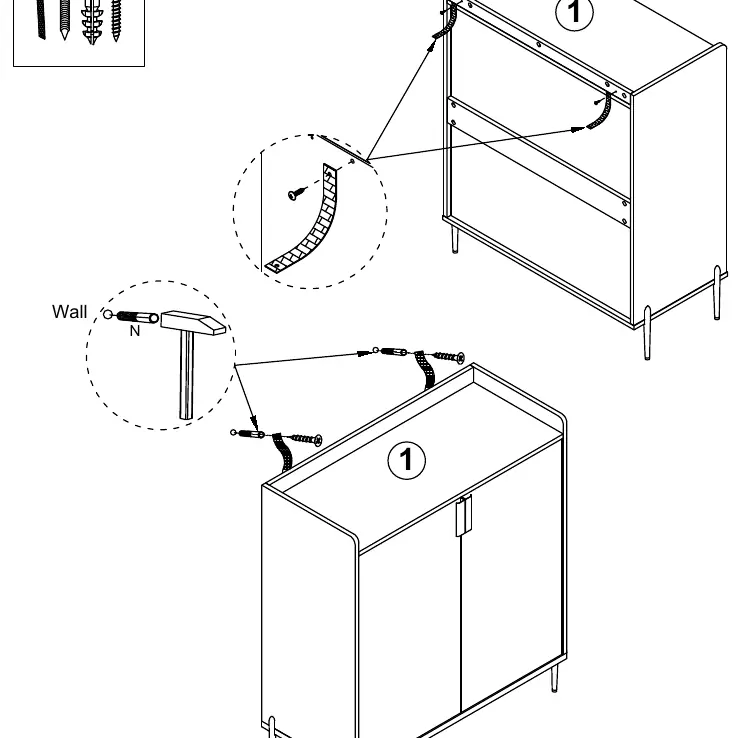

- Seite 15 zeigt die notwendige Wandbefestigung zur Kippsicherung.
Modellkompatibilität
- Wandbefestigung: Bei massiven Wänden Dübel und Schrauben verwenden, bei Holzwänden nur Schrauben.
