Montageanleitung für Ebern Designs 2-flammige Deckenleuchte AD25051-B3
Diese Anleitung führt Sie durch die sichere Montage und Installation der Ebern Designs 2-flammigen Deckenleuchte AD25051-B3. Enthält wichtige Sicherheitshinweise, eine Werkzeugliste und Schritt-für-Schritt-Anweisungen für die Installation.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anleitung beschreibt die Montage der 2-flammigen Deckenleuchte AD25051-B3. Der Prozess umfasst das Abschalten des Stroms, die Montage der Halterung, den elektrischen Anschluss und das Einsetzen der Leuchtmittel. S. 1, 2
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen. S. 1, 2
- Montageplatte an der Anschlussdose befestigen. S. 2
Probleme und Lösungen
Installation nicht fortsetzen.
S. 1Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Sicherheit und Werkzeuge S. 1
- Montageschritte S. 2
Inhaltsverzeichnis

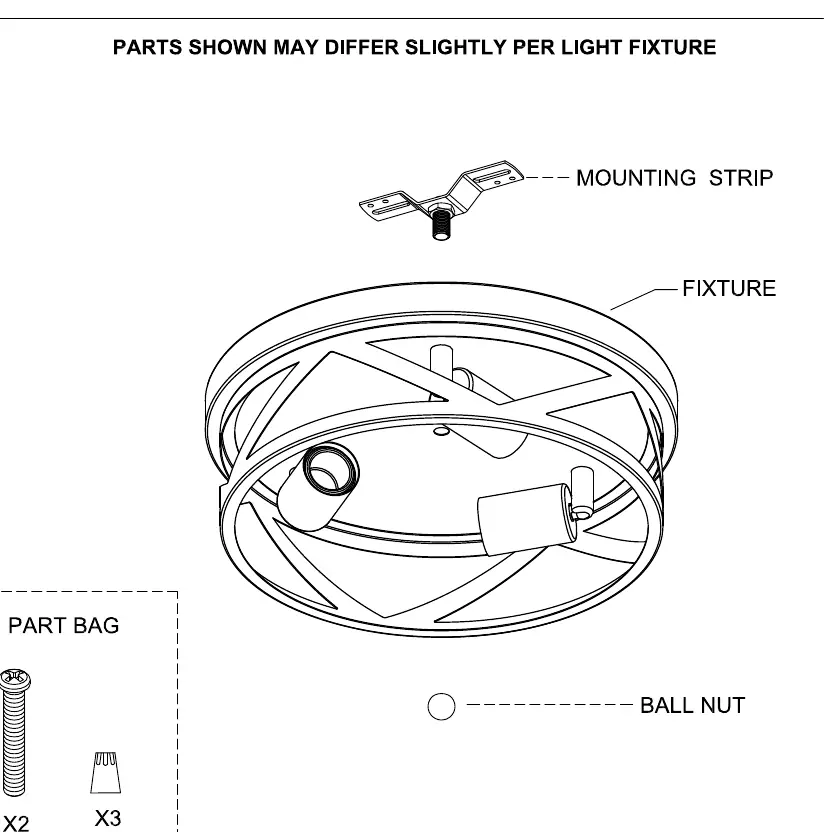

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Vor Beginn der Installation ist es zwingend erforderlich, die Stromzufuhr am Sicherungskasten zu unterbrechen. Überprüfen Sie die Kabelisolierung auf Schnitte, Abrieb oder freiliegendes Kupfer, die während des Transports entstanden sein könnten. Sollten Defekte an der Verkabelung vorliegen, darf die Installation nicht fortgesetzt werden.
Benötigtes Werkzeug
- Leiter
- Schutzbrille
- Kreuzschlitzschraubendreher

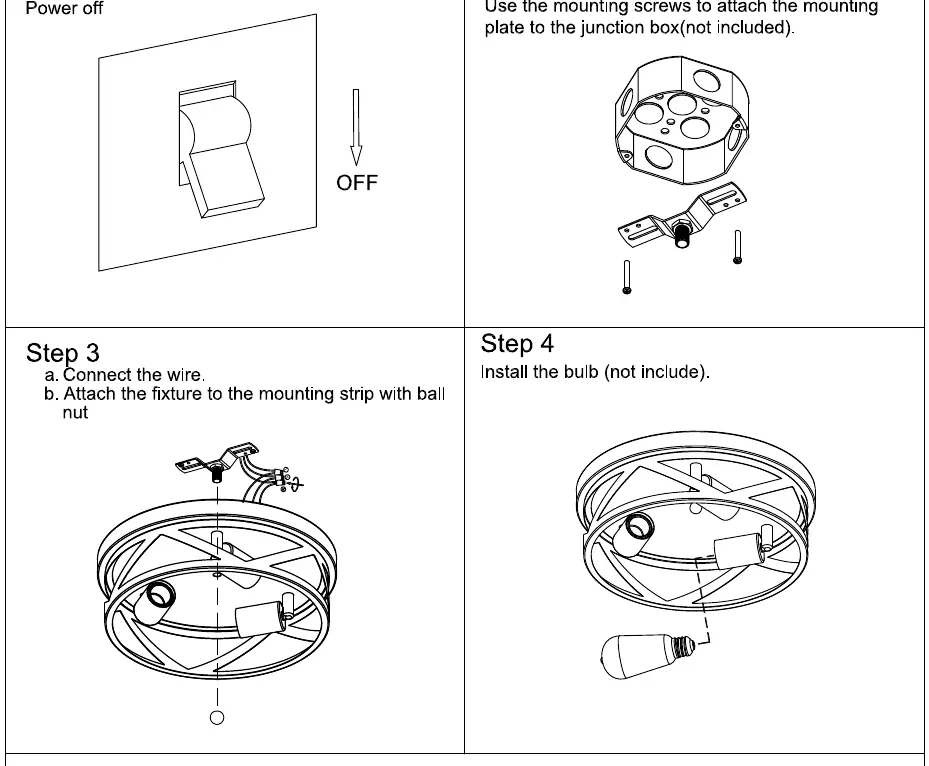

Montageanleitung
Schritt 1: Stromversorgung unterbrechen
Schalten Sie den Stromkreis am Sicherungskasten aus, bevor Sie mit der Arbeit beginnen oder eine alte Leuchte entfernen.
Schritt 2: Montageplatte anbringen
Verwenden Sie die mitgelieferten Montageschrauben, um die Montageplatte an der Anschlussdose (nicht im Lieferumfang enthalten) zu befestigen.
Schritt 3: Verkabelung und Befestigung
Schließen Sie die Kabel gemäß den örtlichen Vorschriften an. Befestigen Sie anschließend die Leuchte an der Montageplatte und sichern Sie diese mit den Kugelmuttern.
Schritt 4: Leuchtmittel einsetzen
Setzen Sie die passenden Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassungen ein.
Praktische Hilfe
Typische Probleme
Bei Schnitten, Abrieb oder freiliegendem Kupfer an der Isolierung darf die Installation nicht durchgeführt werden.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten
- Kabelisolierung auf Beschädigungen prüfen
- Leiter bereitstellen
- Schutzbrille tragen
- Kreuzschlitzschraubendreher bereitlegen
