Bedienungsanleitung für Ebern Designs 93327 2-flammige Außen-Hängeleuchte
Erfahren Sie, wie Sie die Ebern Designs 93327 2-flammige Außen-Hängeleuchte sicher installieren, anschließen und warten. Vollständige Anleitung zur Montage, Verkabelung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Ebern Designs 93327 ist eine 2-flammige Hängeleuchte. Die Installation erfordert die Montage der Halterung an der Decke, das Anpassen der Kette, das Durchführen der Kabel und den elektrischen Anschluss an die Hausverkabelung. S. 2, 3, 4
Wichtigste Schritte
- Stromzufuhr am Sicherungskasten unterbrechen. S. 2
- Kabel korrekt verbinden (schwarz an stromführend, weiß an neutral, Kupfer an Erdung). S. 4
Erste Inbetriebnahme
- Leuchtmittel (max. 60W E12 Typ B oder 9W LED) einsetzen. S. 5
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Licht geht nicht an
Leuchtmittel prüfen, Wandschalter prüfen, Verkabelung prüfen, Sicherung prüfen.
S. 5Wartung und Reset
- Reinigung nur mit trockenem oder leicht angefeuchtetem Tuch ohne chemische Reiniger. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 2x E12 | Max 60W (Glühbirne) oder 9W (LED) | S. 5 |
Wo es im PDF steht
- Hardware-Liste S. 1
- Installationsanleitung S. 2, 3, 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Ebern Designs 93327 2-flammigen Außen-Hängeleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Die Leuchte ist für den Außenbereich konzipiert, erfordert jedoch eine fachgerechte Verkabelung gemäß den örtlichen Vorschriften. Achten Sie darauf, die empfohlene Wattzahl der Leuchtmittel nicht zu überschreiten.
Vorbereitung und Werkzeuge
- Überprüfen Sie vor der Montage den Lieferumfang anhand der Hardware-Liste (H1-H12).
- Benötigte Werkzeuge (nicht enthalten): Schlitzschraubendreher, Kreuzschraubendreher, Zange, Abisolierzange, Leiter, Schutzbrille, Isolierband.
Installationsschritte

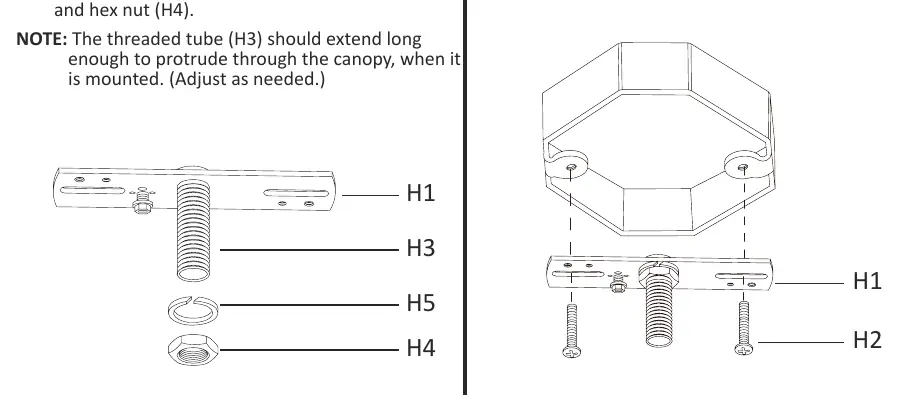

- Montageplatte vorbereiten: Schrauben Sie das Gewinderohr (H3) in die Montageplatte (H1) und sichern Sie es mit der Sicherungsscheibe (H5) und der Sechskantmutter (H4).
- Montageplatte anbringen: Befestigen Sie die Montageplatte (H1) mit den zwei Schrauben (H2) an der Anschlussdose.
- Baldachin anbringen: Führen Sie den Baldachin (H11) über das Gewinderohr und schrauben Sie die Schraubkragen-Schleife (H8) auf das Gewinderohr. Sichern Sie den Baldachin mit dem Ring (H9).
- Kette montieren: Passen Sie die Kette (H12) auf die gewünschte Länge an. Öffnen Sie die Kettenglieder (H10), um die Kette an der Leuchte und der Schraubkragen-Schleife zu befestigen.
- Kabel verlegen: Führen Sie die Kabel der Leuchte durch die Kette, den Ring, den Baldachin und das Gewinderohr in die Anschlussdose.
Elektrischer Anschluss
Isolieren Sie die Kabelenden um ca. 2 cm (3/4 Zoll) ab. Verbinden Sie das glatte stromführende Kabel der Leuchte mit dem schwarzen Kabel der Anschlussdose und das raue neutrale Kabel mit dem weißen Kabel. Das blanke Kupfer-Erdungskabel muss unter den Kopf der grünen Erdungsschraube (H6) an der Montageplatte geführt werden. Sichern Sie alle Verbindungen mit den Drahtverbindern (H7) und umwickeln Sie diese mit Isolierband, bevor Sie die Kabel vorsichtig in der Anschlussdose verstauen.
Wartung und Reinigung
Verwenden Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes, weiches Tuch. Verwenden Sie keine chemischen Reiniger, Lösungsmittel oder scheuernden Mittel, da diese die Oberfläche beschädigen können. Vor der Reinigung muss die Stromzufuhr unterbrochen werden.
Praktische Hilfe
Typische Probleme
Die Leuchte leuchtet nicht.
Prüfen Sie, ob das Leuchtmittel defekt ist, der Wandschalter eingeschaltet ist, die Verkabelung korrekt ist oder der Sicherungsautomat auf 'ON' steht.
Sicherung löst aus oder Stromkreis unterbrochen beim Einschalten.
Überprüfen Sie die Verkabelung auf gekreuzte Drähte (Kurzschluss).
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Alle Teile (H1-H12) auf Vollständigkeit prüfen.
- Benötigte Werkzeuge bereitlegen (Schraubendreher, Zange, etc.).
- Sicherstellen, dass die Leuchtmittel die maximale Wattzahl nicht überschreiten.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 2x max. 60W Candelabra-Basis (E12) Typ 'B' oder max. 9W LED.
Abbildungen und Diagramme

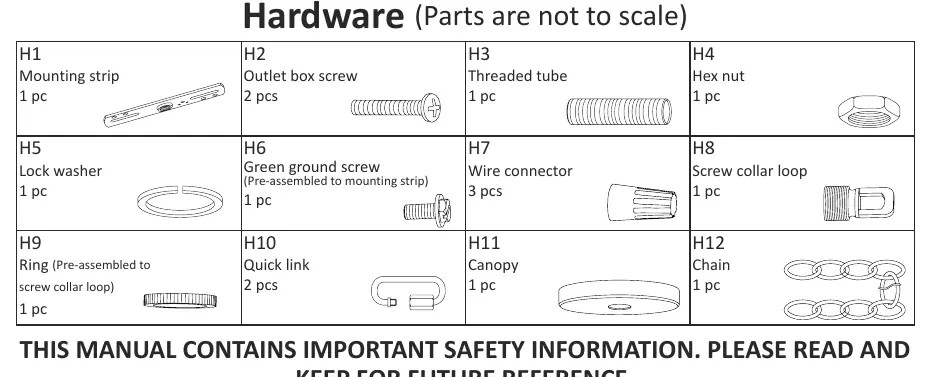

- Die Hardware-Liste (Seite 1) zeigt alle benötigten Kleinteile zur Identifikation.
- Die Installationsschritte (Seite 2-5) zeigen die Reihenfolge der Montage von der Deckenplatte bis zur Leuchte.
- Das Verkabelungsdiagramm (Seite 4) zeigt die korrekte Verbindung der stromführenden, neutralen und Erdungskabel.
Modellkompatibilität
- Nicht für den Betrieb mit Leuchtmitteln über 60W (Glühbirne) oder 9W (LED) geeignet.
- Nur für den Innen- und Außenbereich gemäß lokaler Bauvorschriften geeignet.
