Montageanleitung für Conforama ACSD222 Schrank
Detaillierte Montageanleitung für den Conforama ACSD222 Schrank. Diese Anleitung enthält wichtige Sicherheitshinweise zur Wandbefestigung, eine vollständige Teileliste, Schritt-für-Schritt-Aufbauanweisungen sowie Pflegehinweise für die...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Conforama ACSD222 Schrank muss zwingend an der Wand befestigt werden, um ein Umkippen zu verhindern. Hochglanzoberflächen dürfen erst 72 Stunden nach Entfernen der Schutzfolie gereinigt werden. S. 13, 25
Wichtigste Schritte

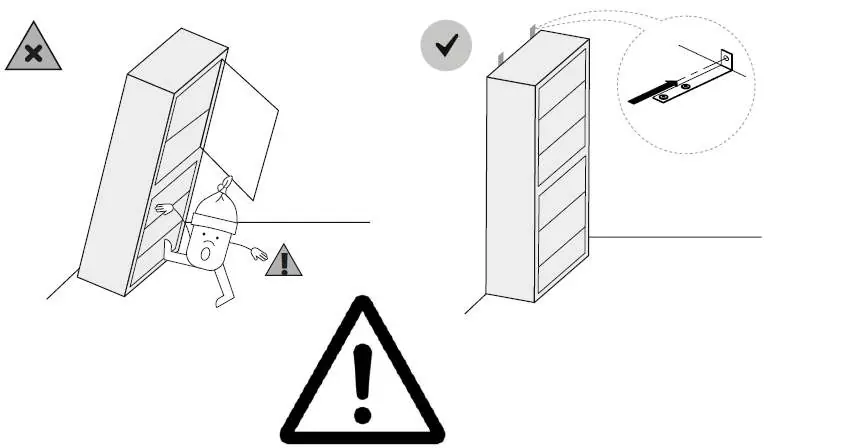

- Wandbefestigung durchführen S. 13, 15
- Hochglanzoberflächen 72 Stunden ruhen lassen S. 25
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Belastung Oberseite | 20 kg | Maximale Traglast der Schrankoberseite | S. 1 |
| Max. Belastung Schublade | 5 kg | Maximale Traglast der Schublade | S. 19 |
| Max. Belastung Regalboden | 15 kg | Maximale Traglast pro Regalboden | S. 21 |
Wo es im PDF steht

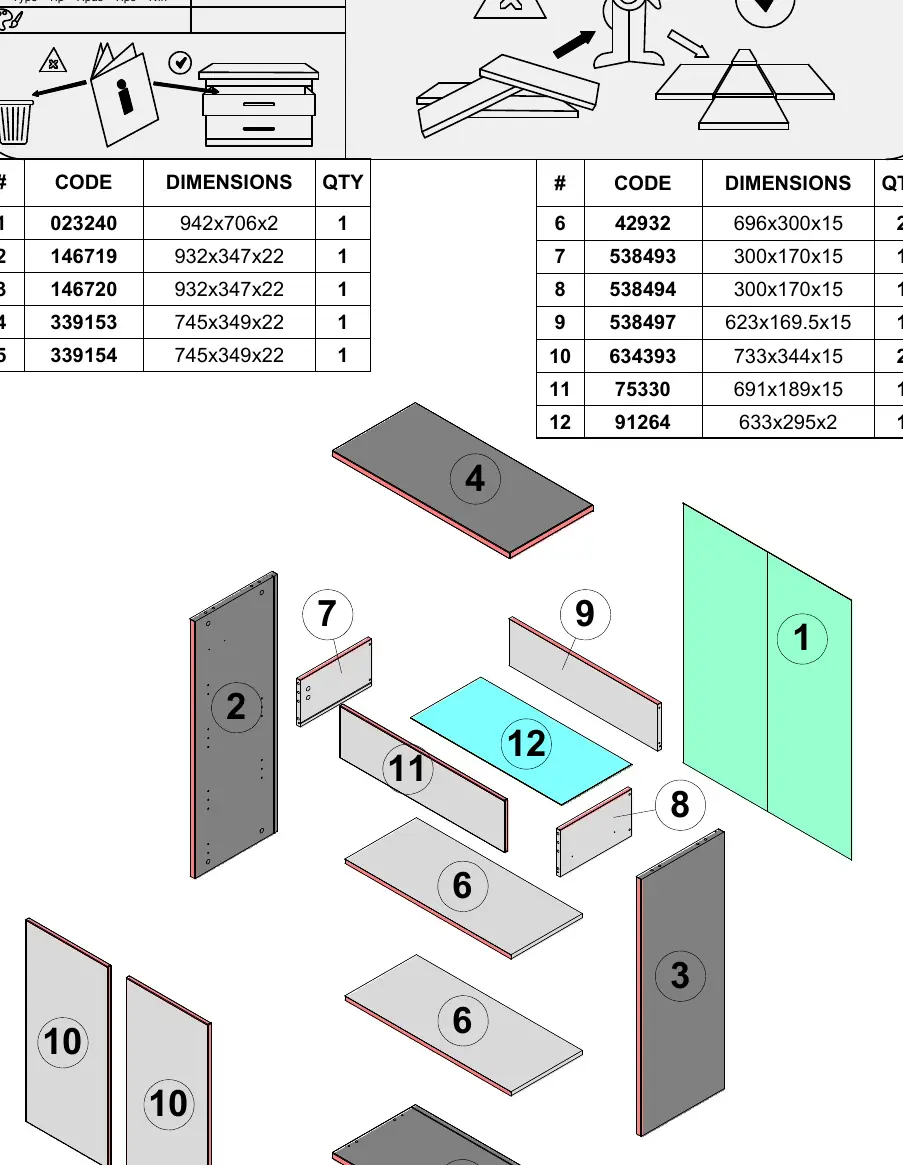

- Teileliste S. 4

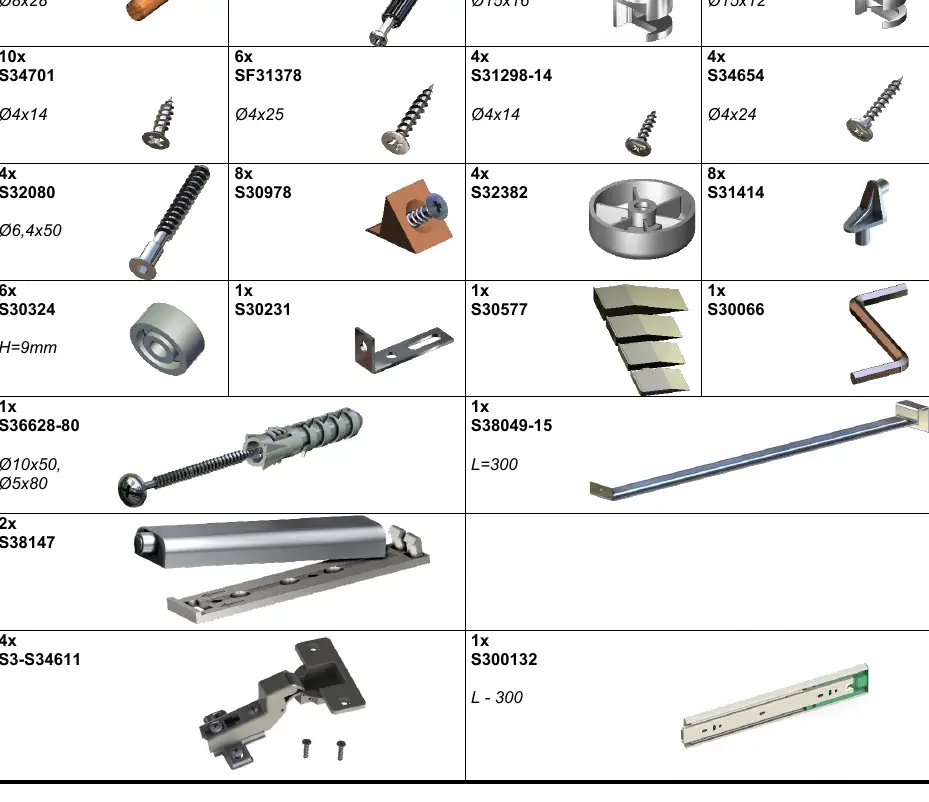

- Hardware-Liste S. 5
- Montageschritte S. 6, 22
- Pflegehinweise S. 25, 26
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Montageanleitung ist für den Schrank Conforama ACSD222 bestimmt. Das wichtigste Sicherheitskriterium ist die zwingende Wandbefestigung, um ein Umkippen des Möbelstücks zu verhindern und die Sicherheit des Benutzers zu gewährleisten. Bitte beachten Sie zudem, dass Hochglanzelemente erst 72 Stunden nach dem Entfernen der Schutzfolie gereinigt oder belastet werden dürfen.
Vorbereitung und Sicherheit
Vor Beginn der Montage sollten Sie folgende Punkte beachten:
- Überprüfen Sie alle gelieferten Teile anhand der Stückliste auf Seite 4.
- Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen (Schraubendreher, Hammer, Wasserwaage).
- Prüfen Sie die Beschaffenheit Ihrer Wand, um geeignete Dübel und Schrauben auszuwählen.
- Die Montage sollte von einer kompetenten Person durchgeführt werden.
Montageanleitung
Die Montage erfolgt in 22 Schritten. Die Anleitung führt Sie durch den Zusammenbau der Korpus-Elemente, die Installation der Schubladenschienen und die finale Montage der Türen. Achten Sie bei den Schritten 3, 4, 7, 8, 12, 13, 16, 17, 18, 19, 20, 21 und 22 besonders auf die korrekte Ausrichtung der Bauteile und die Verwendung der richtigen Schrauben.
Pflegehinweise
Für eine lange Lebensdauer Ihres Möbels beachten Sie bitte:
- Verwenden Sie zur Reinigung ein sauberes, trockenes und weiches Tuch.
- Bei stärkerer Verschmutzung kann das Tuch leicht mit Wasser oder einem geeigneten Möbelreiniger befeuchtet werden.
- Metall- und Glasteile sollten mit handelsüblichen, für diese Materialien geeigneten Reinigern gepflegt werden.
- Verwenden Sie keine ätzenden oder scheuernden Mittel.
- Wichtig: Hochglanzelemente dürfen erst 72 Stunden nach Entfernen der Schutzfolie gereinigt werden.
Herstellerinformationen
Conforama
Praktische Hilfe
Typische Probleme
Möbel kippt um
Das Möbelstück muss zwingend permanent an der Wand befestigt werden.
Reinigung von Hochglanzoberflächen
Entfernen Sie die Schutzfolie und warten Sie 72 Stunden, bevor Sie die Oberfläche reinigen oder das Möbelstück in Gebrauch nehmen.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Teileliste auf Seite 4.
- Stellen Sie sicher, dass Sie einen Schraubendreher, Hammer und eine Wasserwaage bereithalten.
- Prüfen Sie die Wandbeschaffenheit für die Auswahl der korrekten Dübel.
- Stellen Sie sicher, dass der Montagebereich sauber und eben ist.
Technische Daten in der Praxis
- Maximale Belastung (Oberseite)
- 20 kg
- Maximale Belastung (Schublade)
- 5 kg
- Maximale Belastung (Regalboden)
- 15 kg
Abbildungen und Diagramme
- Die Anleitung verwendet Piktogramme für Werkzeuge und Arbeitsschritte.
- Ein Haken-Symbol (✓) zeigt korrekte Montageschritte an.
- Ein X-Symbol (✗) zeigt falsche oder zu vermeidende Montageschritte an.
- Die 'a = b' Markierung dient zur Überprüfung der Rechtwinkligkeit des Korpus.
Modellkompatibilität
- Die mitgelieferten Dübel und Schrauben sind nur für Wände aus massiven und homogenen Materialien geeignet.
