Montageanleitung für Ebern Designs 36-Zoll-Badezimmerschrank
Detaillierte Montageanleitung für den Ebern Designs 36-Zoll-Badezimmerschrank. Erfahren Sie, wie Sie den Schrank Schritt für Schritt aufbauen, die Scharniere einstellen und das Waschbecken sicher montieren.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Montageanleitung für den 36-Zoll-Badezimmerschrank. Sie enthält eine vollständige Teileliste, Hardware-Übersicht, 23 Montageschritte sowie Anweisungen zur Scharniereinstellung. S. 1, 24
Wichtigste Schritte
- Montage des Korpus und der Schubladen S. 9, 19
- Einstellung der Scharniere S. 24
Probleme und Lösungen
Tür ist nicht ausgerichtet
Nutzen Sie die Einstellschrauben am Scharnier für seitliche, Höhen- und Tiefenverstellung.
S. 24Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Teileliste S. 5, 6, 7
- Hardware-Liste S. 8
- Montageschritte S. 9, 23
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit dem Aufbau beginnen. Überprüfen Sie alle Verpackungsmaterialien auf Kleinteile, die sich während des Transports gelöst haben könnten. Vergleichen Sie alle Teile mit der Teileliste, um sicherzustellen, dass nichts fehlt.
- Verwenden Sie keine Elektrowerkzeuge, da dies das Produkt beschädigen und Garantieansprüche ungültig machen kann.
- Montieren Sie das Produkt auf einer weichen Oberfläche, um Kratzer zu vermeiden.
- Wir empfehlen, die Montage mit einer zweiten Person durchzuführen.
- Ziehen Sie Schrauben erst fest, wenn die Montage vollständig abgeschlossen ist.
Vorbereitung und Cam-Lock-Montage
Die Montage verwendet Cam-Lock-Verbindungen. Achten Sie auf die korrekte Ausrichtung:
- Setzen Sie den Cam-Bolzen nicht zu tief ein, da dies dazu führt, dass das Cam-Schloss nicht richtig greift.
- Vermeiden Sie es, den Cam-Bolzen zu nah an der Oberfläche des Lochs einzusetzen, da dies zu einer lockeren Verbindung führt.
- Drehen Sie das Cam-Schloss im Uhrzeigersinn um eine halbe Umdrehung mit einem flachen Schraubendreher, um es zu sichern.
Montageschritte
Der Aufbau erfolgt in 23 Schritten:
- Schritte 1-13: Aufbau des Korpus, der Seitenwände und der inneren Struktur.
- Schritte 14-19: Montage der Schubladen.

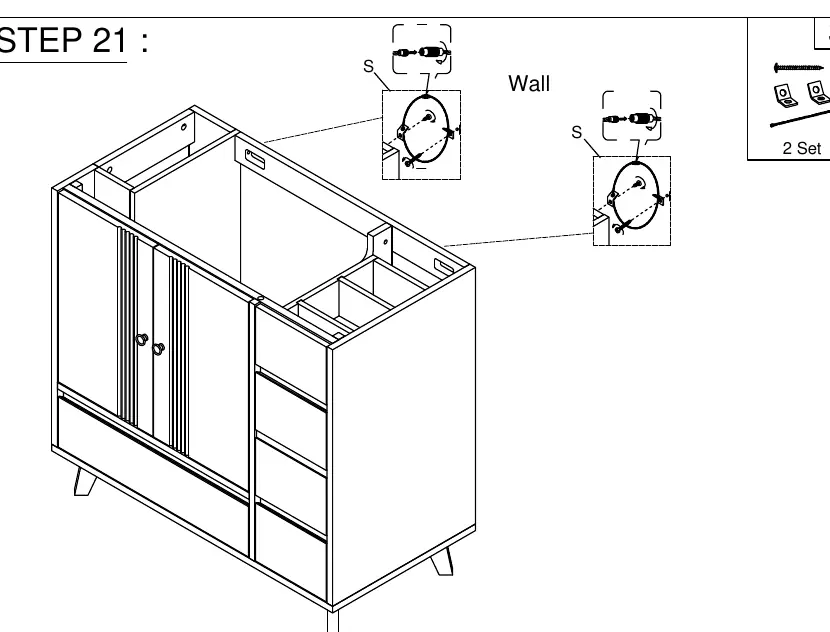

- Schritte 20-21: Montage der Türen und der Wandbefestigung (Anti-Fall-Hardware).

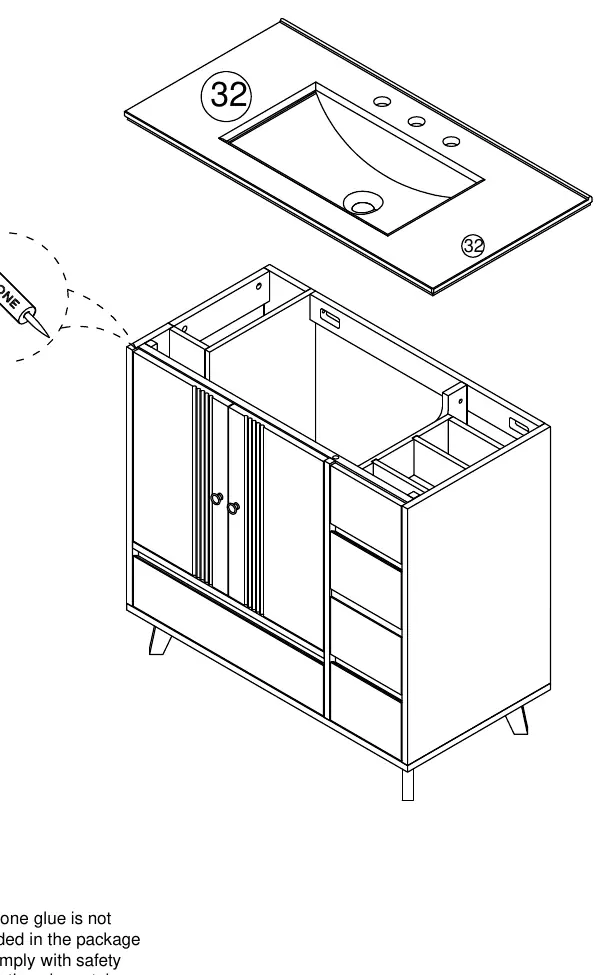

- Schritt 22: Montage des Waschbeckens. Hinweis: Silikonkleber ist für die Montage erforderlich, aber nicht im Lieferumfang enthalten.
Scharniereinstellung
Die Scharniere können in drei Richtungen eingestellt werden, um die Türen perfekt auszurichten:
- Seitliche/Neigungsverstellung: Drehen Sie die Schraube im Uhrzeigersinn, um die Tür weiter von der Schrankseite wegzubewegen, oder gegen den Uhrzeigersinn, um sie näher an die Schrankseite zu bringen.
- Höhenverstellung: Stützen Sie das Gewicht der Tür und drehen Sie die Schrauben im Uhrzeigersinn, um die Tür anzuheben, oder gegen den Uhrzeigersinn, um sie abzusenken.
- Tiefenverstellung: Ermöglicht die Vor- und Zurückbewegung der Tür.
Praktische Hilfe
Typische Probleme
Schubladen lassen sich nicht richtig schließen
Stellen Sie sicher, dass die Schienen vollständig ausgezogen sind und die Schubladen korrekt in den Schienen sitzen. Eventuell müssen die Schubladen leicht rein- und rausgeschoben werden, um die Schienen zu setzen.
Tür sitzt schief oder schließt nicht bündig
Verwenden Sie die Scharniereinstellungen auf Seite 24, um die Tür seitlich, in der Höhe oder in der Tiefe anzupassen.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Teileliste (Seiten 5-7).
- Stellen Sie sicher, dass Sie alle benötigten Werkzeuge (nicht enthalten) bereit haben.
- Bereiten Sie eine weiche Unterlage für die Montage vor.
- Verwenden Sie keine Elektrowerkzeuge.
- Stellen Sie sicher, dass Silikonkleber für die Montage des Waschbeckens vorhanden ist (nicht enthalten).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Anti-Fall-Hardware
- Sicherheitsvorrichtung zur Wandbefestigung, um ein Umkippen des Schranks zu verhindern.
Abbildungen und Diagramme
- Die Explosionszeichnung auf Seite 4 hilft bei der Identifizierung der Bauteile.
- Die Diagramme A, B und C auf Seite 3 zeigen die korrekte Verwendung der Cam-Lock-Verbindungen.
Modellkompatibilität
- Silikonkleber ist nicht im Lieferumfang enthalten.
