Stromversorgung / Unterbrechungsfreie Stromversorgungen (USV)
Bedienungsanleitung für Eaton 9E USV
Schnellstart-Anleitung für die Eaton 9E USV (6-20kVA). Erfahren Sie alles über Installation, Verkabelung, Inbetriebnahme, Fehlerbehebung und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Eaton 9E USV (6-20kVA) ist ein Online-Doppelwandler-System. Die Installation erfordert qualifiziertes Personal, einen vorgeschalteten magnetothermischen Schutzschalter und eine korrekte Erdung. Das Gerät wird über die ON/OFF-Taste gestartet, nachdem alle Schalter und Sicherungen auf der Rückseite aktiviert wurden. S. 3, 11, 18
Wichtigste Schritte
- Einschalten der USV S. 18
- Ausschalten der USV S. 18
- Installation der Kommunikationskarte S. 19
Erste Inbetriebnahme
- Magnetothermischen Schalter schließen, Eingangs-/Ausgangsschalter und Batteriesicherungen aktivieren. S. 18
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Display zeigt A80E
Überlast: Last auf unter 100% reduzieren.
S. 20, 21
Display zeigt F805
Kurzschluss: Lasten trennen, USV neu starten.
S. 20, 21Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| F004 | Sovratemperatura dissipatore (Überhitzung Kühlkörper) | Umgebungstemperatur prüfen. | S. 21 |
Wartung und Reset
- Bypass-Modus deaktivieren: Bypass-Schalter auf der Rückseite öffnen. S. 20
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 6kVA - 20kVA | Nennleistung der Modelle | S. 22 |
| Eingangsspannung | 220-240V / 380-415V | Nennspannung | S. 22 |
Wo es im PDF steht
- Sicherheit S. 3
- Installation S. 9, 10, 11, 12
- Bedienung S. 16, 17, 18
- Fehlerbehebung S. 20, 21
- Technische Daten S. 22
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation, den Betrieb und die Wartung der Eaton 9E USV-Serie (6-20kVA). Sie richtet sich an qualifiziertes Fachpersonal. Die USV nutzt eine Online-Doppelwandler-Technologie für maximale Zuverlässigkeit.

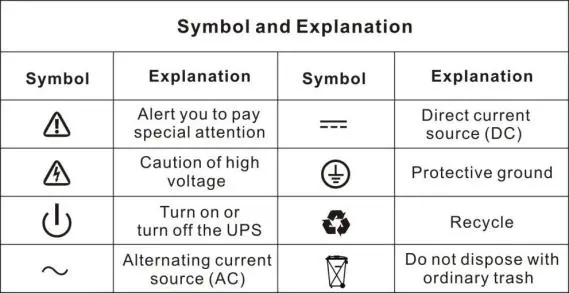

Sicherheitshinweise
- Die Installation und Wartung darf nur durch qualifiziertes Personal erfolgen.
- Die USV muss geerdet sein. Der Schutzleiter (PE) muss zuerst angeschlossen werden.
- Das Gerät erzeugt hohe interne Spannungen, auch wenn der Eingangsschalter oder Batterieschalter geöffnet ist.
- Batterien sind gefährlich (Gefahr von Stromschlägen und Explosionen). Nicht öffnen oder ins Feuer werfen.
- Bei Gefahr das Gerät über den Hauptschalter (1/0) ausschalten und alle Trennschalter öffnen.
Installation und Verkabelung

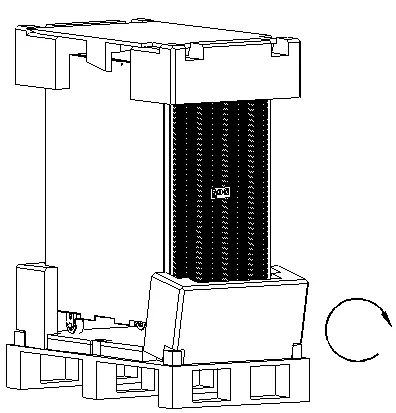

Disimballaggio: Entfernen Sie vorsichtig die Verpackung und nutzen Sie die mitgelieferte Rampe, um die USV vom Palettenboden zu schieben.
Verkabelung:
- Installieren Sie einen magnetothermischen Schutzschalter (63A für 6/10kVA, 125A für 15/20kVA) vor dem Gerät.

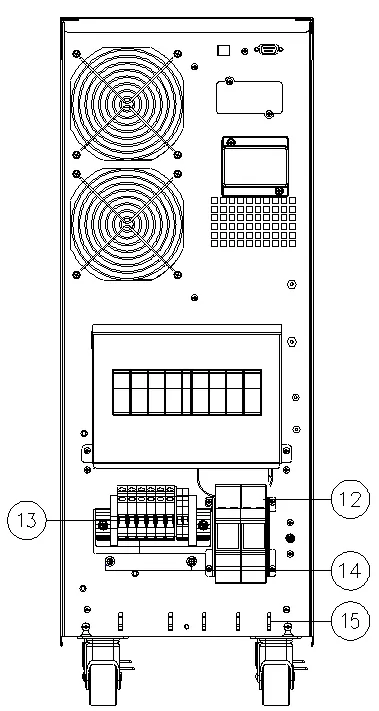

- Die Anschlussklemmen befinden sich auf der Rückseite.
- Achten Sie auf die korrekte Phasenbelegung (L1, L2, L3, N, PE) gemäß den Diagrammen für Einphasen- oder Dreiphasen-Anschluss.
- Für externe Batteriemodule (EBM) verwenden Sie die entsprechenden Klemmen und beachten Sie die Anleitung für die EBM-Verkabelung.
Inbetriebnahme
Vor dem Einschalten müssen alle angeschlossenen Lasten ausgeschaltet sein. Schließen Sie den magnetothermischen Schalter, die Eingangs- und Ausgangsschalter sowie die Batteriesicherungen. Halten Sie die ON/OFF-Taste für über 2 Sekunden gedrückt, um das Gerät zu starten.

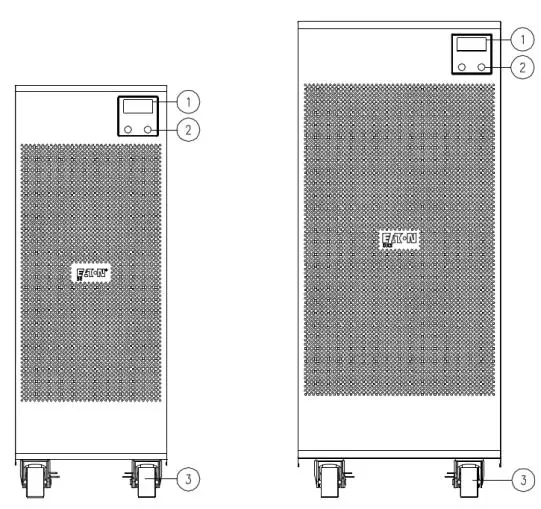

Bedienung und Display
Das Display zeigt Spannungs-, Frequenz- und Lastwerte an. Die LED-Anzeigen informieren über den Status (Netz, Batterie, Bypass, Inverter). Über die Tasten können Sie das Gerät ein-/ausschalten, Alarme stummschalten oder Tests durchführen.
Fehlerbehebung
Das Gerät verfügt über ein Selbstdiagnosesystem. Fehler werden durch Codes auf dem Display angezeigt:
- A-Codes (Alarme): Kleinere Probleme, die die Leistung einschränken (z.B. A80E - Überlast, A802 - Batterie schwach).
- F-Codes (Fehler): Schwerwiegende Probleme, die zum Abschalten des Inverters führen (z.B. F805 - Kurzschluss, F002 - USV-Fehler).
Bei anhaltenden Fehlern trennen Sie die Lasten und kontaktieren Sie den Kundendienst.
Technische Daten
Die USV-Serie ist für 220-240V (Einphasig) bzw. 380-415V (Dreiphasig) ausgelegt. Die Betriebstemperatur liegt zwischen 0°C und 40°C. Die Luftfeuchtigkeit darf 95% (nicht kondensierend) nicht überschreiten.
Herstellerinformationen
Eaton
Praktische Hilfe
Typische Probleme
Display schaltet sich nicht ein
Eingangsschalter auf der Rückseite prüfen, Netzkabel kontrollieren, Netzspannung prüfen, thermischen Schutzschalter zurücksetzen.
Last wird nicht versorgt
Prüfen, ob sich die USV im Standby-Modus befindet; ON-Taste drücken.
USV läuft auf Batterie trotz Netzspannung
Eingangsspannung liegt außerhalb der Toleranz. Warten, bis die Netzspannung wieder im zulässigen Bereich liegt.
Überlast-Alarm (A80E, A810, F808)
Last auf unter 100% reduzieren. Bei Fehler F808: Last trennen, USV aus- und wieder einschalten.
Übertemperatur (A004, F004)
Sicherstellen, dass die Umgebungstemperatur 40°C nicht überschreitet.
Vor der Verwendung
- Sicherstellen, dass das Gerät von qualifiziertem Personal installiert wird.
- Schutzleiter (PE) zuerst anschließen.
- Magnetothermischen Schutzschalter (63A/125A) vor der USV installieren.
- Batteriesicherungen auf der Rückseite einsetzen.
- Umgebungstemperatur prüfen (0-40°C).
- Alle Lasten vor dem Einschalten der USV trennen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leistung (VA/W)
- Gibt die Kapazität der USV an (z.B. 6000VA/4800W bis 20000VA/16000W).
- Eingangsspannung
- Unterstützt 220-240V (Einphasig) oder 380-415V (Dreiphasig).
- Überlastverhalten
- Bei >150% Last schaltet das Gerät bei verfügbarem Bypass nach 100ms auf Bypass und blockiert nach 1s.
Abbildungen und Diagramme
- Die Diagramme zeigen die Verkabelung der Eingangs- und Ausgangsklemmen für Einphasen- und Dreiphasen-Modelle.

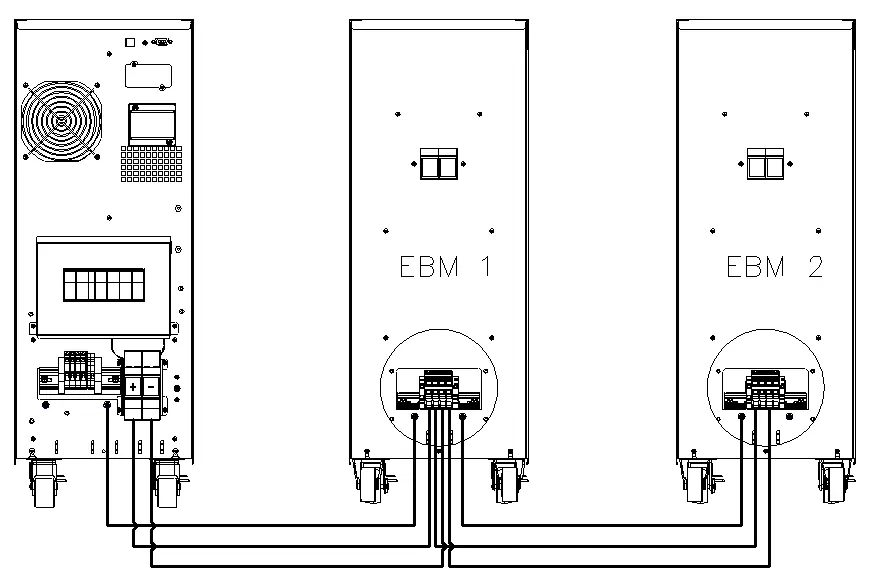

- Die EBM-Diagramme zeigen die Kaskadierung von Batteriemodulen.
Modellkompatibilität
- Nur für den gewerblichen und industriellen Einsatz bestimmt.
- EBM-Module (180V/240V) sind spezifisch für die jeweiligen USV-Modelle.
