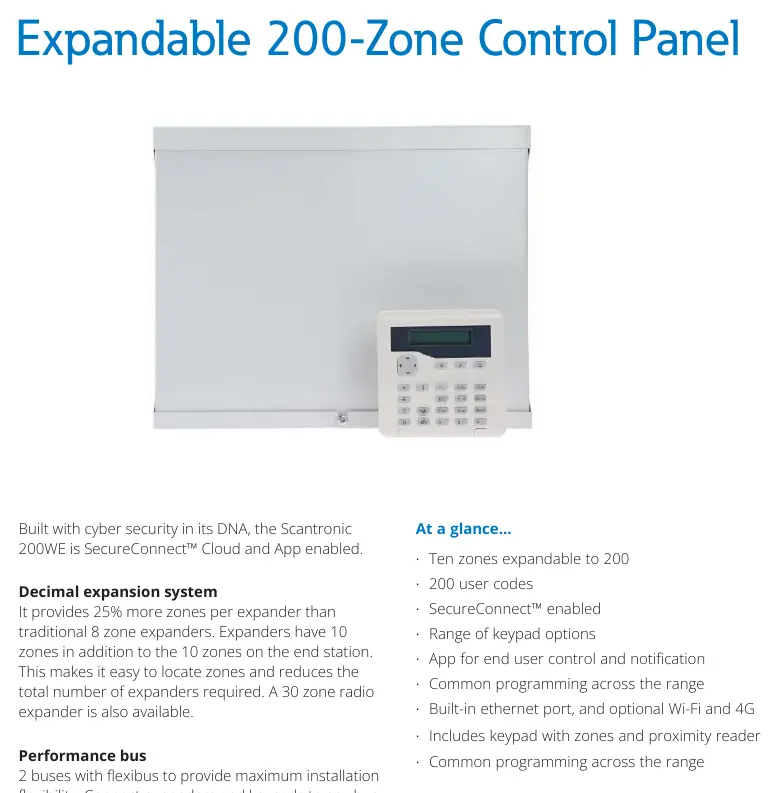

Produktdatenblatt für Eaton Scantronic PAN-200WE-KPZ 200-Zonen-Steuerzentrale
Erfahren Sie alles über die Eaton Scantronic PAN-200WE-KPZ 200-Zonen-Steuerzentrale. Dieses Datenblatt enthält technische Spezifikationen, Systemkapazitäten, Installationsvorteile und Konnektivitätsoptionen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Datenblatt
Die Scantronic PAN-200WE-KPZ ist eine erweiterbare Steuerzentrale für Sicherheitssysteme, die für maximale Flexibilität und einfache Installation konzipiert wurde. Sie unterstützt SecureConnect Cloud und App-Funktionen für Endbenutzer. Das System zeichnet sich durch ein dezimales Erweiterungssystem aus, das die Anzahl der benötigten Expander reduziert, sowie durch ein "Performance Bus"-System mit zwei Bussen für eine flexible Geräteanbindung.
Systemübersicht und Funktionen
- Zonenkapazität: 10 Zonen auf der Hauptplatine, erweiterbar auf bis zu 200 Zonen.
- Benutzerverwaltung: Unterstützung für bis zu 200 Benutzer-Codes.
- Konnektivität: Integrierter Ethernet-Anschluss; optionale Module für Wi-Fi und 4G verfügbar.
- Adressierung: Semi-automatische Adressierung zur Vermeidung von Duplikaten und zur Zeitersparnis bei der Installation.
- Wartung: Akustische Geräteverfolgung zur schnellen Lokalisierung von Bus-Geräten.
- Sicherheit: SSL/TLS-Verschlüsselung bei Kommunikation mit der SecureConnect App oder Cloud.
Technische Spezifikationen
- Produktcode: PAN-200WE-KPZ
- Konformität: EN50131 PD6662:2017 Grad 2 oder 3
- Bus-System: 2 - Flexibus
- Ausgänge: 200 plus 16 Kommunikationsausgänge
- Partitionen: Maximal 20 Partitionen mit je 3 Teilbereichen
- Stromversorgung: 2A
- Batteriekapazität: 1 x 17Ah
- Umgebungsbedingungen: Umweltklasse 2, -10°C bis 55°C, 93% relative Luftfeuchtigkeit
- Gewicht: 4,5 kg (ohne Batterie)
- Abmessungen: 320 mm (H) x 402 mm (W) x 102 mm (D)
Installation und Wartung
Das System ist für eine effiziente Installation ausgelegt. Die Verwendung des Flexibus-Systems ermöglicht es, Expander und Tastaturen an jeden Bus anzuschließen, wobei sie so adressiert werden, als gäbe es nur einen einzigen Bus. Dies unterstützt bis zu 50 Bus-Geräte. Die semi-automatische Adressierung reduziert die Diagnosezeit bei der Inbetriebnahme erheblich.
Kontakt und Support
Für technischen Support oder Vertriebsanfragen wenden Sie sich bitte an Eaton Electrical Products Ltd, Llantarnam Park, Cwmbran, NP44 3AW. Telefon: +44 (0)1594 545 400. E-Mail: [email protected]. Weitere Informationen finden Sie unter www.myscantronic.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Eaton
Praktische Hilfe
Vor der Verwendung
- Prüfen Sie, ob die Stromversorgung 2A beträgt.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -10°C und 55°C liegt.
- Überprüfen Sie die Kompatibilität der Kommunikationsmodule (PSTN, GSM, 4G) für Ihre Anforderungen.
- Planen Sie die Verkabelung für die zwei Flexibus-Anschlüsse.
Technische Daten in der Praxis
- Zonenkapazität
- Die Zentrale bietet 10 Zonen auf der Platine und ist auf insgesamt 200 Zonen erweiterbar.
- Umweltklasse 2
- Das Gerät ist für den Betrieb in Innenräumen mit kontrollierten Temperaturen von -10°C bis 55°C ausgelegt.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Diagramm auf Seite 2 zeigt die physischen Abmessungen der Zentrale: 320 mm Höhe, 402 mm Breite und 102 mm Tiefe.
Modellkompatibilität
- Unterstützt SecureConnect Cloud und App.
- Ethernet ist integriert; optionale Plug-on-Kommunikatoren für PSTN, GSM oder 4G sind erhältlich.
