Bedienungsanleitung für DS18 12XL1500-8 Mitteltöner
Erfahren Sie alles über den DS18 12XL1500-8 12-Zoll-Mitteltöner. Dieses Handbuch enthält technische Spezifikationen, Thiele-Small-Parameter, Einbaumaße und wichtige Hinweise zur Leistung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der DS18 12XL1500-8 ist ein 12-Zoll-Mitteltöner, der für hohe Leistungsanforderungen im Car-Audio-Bereich entwickelt wurde. Dieses Dokument bietet alle notwendigen technischen Daten für die korrekte Installation und Integration in Ihr Audiosystem. Bitte beachten Sie, dass der Lautsprecher eine Nennimpedanz von 8 Ohm aufweist und eine empfohlene Hochpass-Trennfrequenz von 60 Hz benötigt, um optimale Leistung zu erzielen und Schäden zu vermeiden.
Technische Spezifikationen
- Nenndurchmesser: 12 Zoll / 305 mm
- Nennimpedanz: 8 Ohm
- RMS-Leistung: 750 Watt
- MAX-Leistung: 1500 Watt
- Empfindlichkeit (1w/1m): 98,7 dB
- Frequenzgang: 45 Hz - 6,5 kHz
- Empfohlener Hochpass-Crossover: 60 Hz
Thiele & Small Parameter
Diese Parameter sind für die Berechnung von Lautsprechergehäusen entscheidend:
- Vas (Äquivalentvolumen): 62,7 L / 2,21 ft³
- Xmax (Auslenkung): 4,5 mm
- Fs (Resonanzfrequenz): 54 Hz
- Qms (Mechanischer Gütefaktor): 6,98
- Qes (Elektrischer Gütefaktor): 0,41
- Qts (Gesamtgütefaktor): 0,38
- Re (Gleichstromwiderstand): 5,8 Ohm
Einbaumaße
Stellen Sie sicher, dass der Einbauort für die folgenden Abmessungen geeignet ist:
- Gesamtdurchmesser: 12,3 Zoll / 312 mm
- Gesamttiefe: 5,76 Zoll / 146,2 mm
- Einbauausschnitt (Frontmontage): 10,9 Zoll / 278 mm
- Einbautiefe: 5,23 Zoll / 133 mm
Sicherheitshinweise
Bitte beachten Sie die Warnhinweise bezüglich der Materialzusammensetzung. Das Produkt kann Stoffe enthalten, die laut kalifornischem Gesetz (Proposition 65) Krebs oder reproduktive Schäden verursachen können. Weitere Informationen finden Sie unter www.P65Warning.ca.gov.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Verzerrter Klang bei hoher Lautstärke
Überprüfen Sie, ob der Hochpassfilter (Hi Pass Crossover) am Verstärker korrekt auf mindestens 60 Hz eingestellt ist, um den Lautsprecher vor zu tiefen Frequenzen zu schützen.
Überhitzung oder Leistungsverlust
Stellen Sie sicher, dass die RMS-Leistung des Verstärkers auf die 750 Watt RMS des Lautsprechers abgestimmt ist und keine dauerhafte Überlastung vorliegt.
Vor der Verwendung
- Prüfen Sie den Einbauausschnitt von 278 mm (10,9 Zoll).
- Stellen Sie sicher, dass die Einbautiefe von 133 mm (5,23 Zoll) im Fahrzeug vorhanden ist.
- Konfigurieren Sie den Hochpassfilter am Verstärker auf 60 Hz.
- Stellen Sie sicher, dass die Impedanz des Verstärkers mit den 8 Ohm des Lautsprechers kompatibel ist.
Technische Daten in der Praxis
- RMS Power Handling
- Die Dauerbelastbarkeit des Lautsprechers (750 Watt), die er über längere Zeit ohne Schaden verarbeiten kann.
- Frequency Response
- Der Frequenzbereich (45 Hz - 6,5 kHz), den der Lautsprecher effektiv wiedergeben kann.
Abbildungen und Diagramme

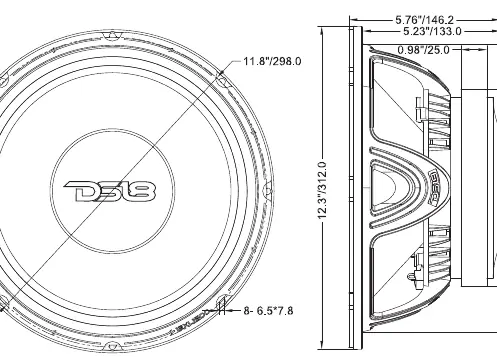

- Das Diagramm auf Seite 3 zeigt die physischen Abmessungen: Gesamtdurchmesser 312 mm, Einbautiefe 133 mm und Ausschnittdurchmesser 278 mm.
- Die SPL-Kurve zeigt den Schalldruckverlauf über das Frequenzspektrum, was bei der Abstimmung des Systems hilft.
Modellkompatibilität
- Der Lautsprecher hat eine Nennimpedanz von 8 Ohm. Stellen Sie sicher, dass Ihr Verstärker für diese Impedanz ausgelegt ist.
