Bedienungsanleitung für JL Audio 12W1v3-2 / 12W1v3-4 Subwoofer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Spezifikationen und Empfehlungen für den Bau von Gehäusen für die JL Audio 12W1v3 Subwoofer-Serie. Es wird dringend empfohlen, das Gehäuse von einem autorisierten JL Audio-Händler anfertigen zu lassen, um die optimale Leistung zu gewährleisten. Der Subwoofer ist für den Einsatz in Fahrzeugen konzipiert.

Technische Spezifikationen

Die 12W1v3-Serie ist in zwei Impedanzvarianten erhältlich: 2 Ohm (12W1v3-2) und 4 Ohm (12W1v3-4). Beide Modelle haben eine kontinuierliche Belastbarkeit von 300W.

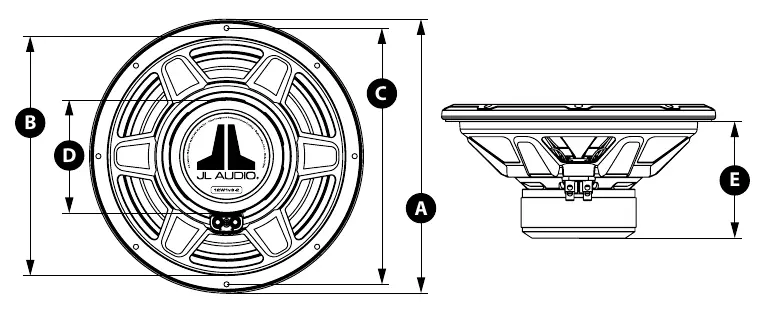

• Nominaler Durchmesser: 300 mm (12 Zoll)
• Einbautiefe: 137 mm (5,41 Zoll)
• Magnetdurchmesser: 133 mm (5,25 Zoll)
• Gesamtdurchmesser: 318 mm (12,50 Zoll)

Gehäuseempfehlungen

JL Audio empfiehlt zwei Arten von Gehäusen, abhängig von Ihren Platzverhältnissen und Klangvorlieben:

Geschlossenes Gehäuse (Sealed)

Besser geeignet, wenn der Platz extrem begrenzt ist.

• Empfohlenes Nettovolumen: 31,15 Liter (1,10 ft³)
• Außenmaße: 406 mm x 406 mm x 279 mm

Ventiliertes Gehäuse (Ported)

Bietet ca. 3dB mehr Ausgangsleistung bei gleicher Leistung, erfordert jedoch mehr Platz.

• Empfohlenes Nettovolumen: 45,3 Liter (1,6 ft³)
• Außenmaße: 635 mm x 394 mm x 330 mm
• Port-Abmessungen: 38 mm x 356 mm x 781 mm

Bauhinweise für Gehäuse

• Die angegebenen Maße basieren auf der Verwendung von 19 mm (3/4 Zoll) dickem Material.
• Bei Verwendung von 16 mm (5/8 Zoll) Material müssen von jeder Dimension 6,5 mm (1/4 Zoll) abgezogen werden.
• Verwenden Sie kein Material, das dünner als 16 mm (5/8 Zoll) ist, da dies die Stabilität beeinträchtigt.
• Alle angegebenen Volumina sind Netto-Innenvolumina. Das Volumen des Treibers, des Ports und der Verstrebungen muss bei der Berechnung des Brutto-Innenvolumens berücksichtigt werden.

Leistungsbereiche und Sicherheit

Der Subwoofer verfügt über einen empfohlenen Leistungsbereich:

• Minimum (Grau): Komfortabler Betriebsbereich, schont den Treiber, schöpft aber nicht das volle Potenzial aus.
• Optimum (Hellgrau): Bester Kompromiss zwischen Zuverlässigkeit, hoher Ausgangsleistung und geringer Verzerrung.
• Maximum (Dunkelgrau): Höhere Ausgangsleistung, aber mit Vorsicht zu genießen.
• Garantieverlust (Schwarz): Betrieb in diesem Bereich führt wahrscheinlich zu Schäden durch Hitze oder mechanische Belastung und ist nicht durch die Garantie abgedeckt.

Sicherheitshinweis: Befestigen Sie das Gehäuse fest im Fahrzeug, z. B. durch Verschrauben mit dem Bodenblech oder Rahmen, um zu verhindern, dass es bei einer Kollision zum Geschoss wird.

Garantie und Service

JL Audio gewährt eine einjährige Garantie auf Material- und Verarbeitungsfehler. Für Serviceanfragen in den USA kontaktieren Sie bitte den Kundendienst unter (954) 443-1100. Bei Produkten außerhalb der USA wenden Sie sich bitte an den jeweiligen Landesvertrieb.
