Bedienungsanleitung für DS18 EXL-X12.2D 12-Zoll-Subwoofer
Erfahren Sie alles über den DS18 EXL-X12.2D 12-Zoll-Subwoofer: Technische Daten, Thiele-Small-Parameter und detaillierte Bauanleitungen für Gehäuse.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält technische Spezifikationen und Baupläne für den DS18 EXL-X12.2D 12-Zoll-Subwoofer. Der Subwoofer ist für den Einsatz in ventilierten Gehäusen (Ported Box) konzipiert. Die Verwendung in einem geschlossenen Gehäuse (Sealed Box) wird ausdrücklich nicht empfohlen.

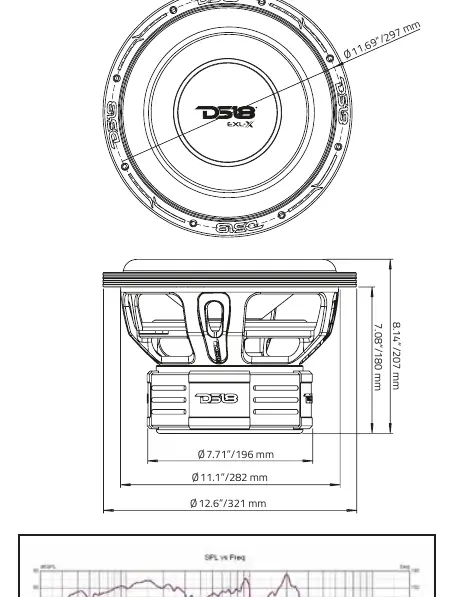

Technische Spezifikationen
- Nenndurchmesser: 12 Zoll / 304,8 mm
- Nennimpedanz: 2+2 Ohm
- RMS-Belastbarkeit: 1250 Watt
- Maximale Belastbarkeit: 2500 Watt
- Frequenzgang: 30 Hz - 1,7 kHz
- Empfohlener Tiefpassfilter: 100 Hz
- Einbautiefe: 7 Zoll / 180 mm
- Ausschnittdurchmesser: 11,1 Zoll / 282 mm
Gehäuseempfehlungen
Für eine optimale Leistung des EXL-X12.2D wird ein ventiliertes Gehäuse empfohlen. Die Anleitung bietet detaillierte Pläne für den Bau eines Gehäuses für einen einzelnen Subwoofer sowie für zwei Subwoofer.

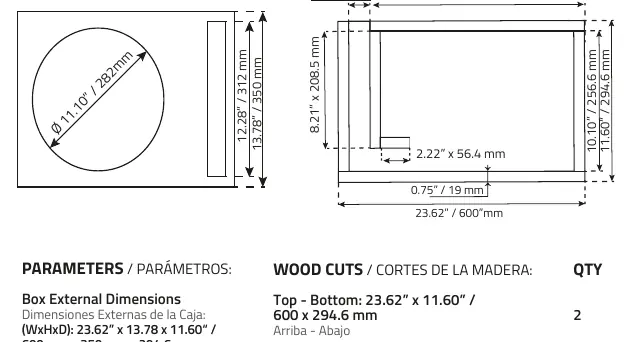

Bauplan für Einzel-Subwoofer
Für einen einzelnen Subwoofer wird ein Gehäuse mit einem Nettovolumen von 36 Litern (1,27 ft³) empfohlen. Die Abstimmfrequenz beträgt 50 Hz.
- Außenmaße: 600 mm x 350 mm x 294,6 mm
- Materialstärke: 19 mm (0,75 Zoll)
- Port-Abmessungen: 48,1 mm x 312 mm (Boca) x 351 mm (Länge)
Bauplan für Doppel-Subwoofer
Für zwei Subwoofer wird ein Gehäuse mit einem Nettovolumen von 56,6 Litern (2 ft³) empfohlen. Die Abstimmfrequenz beträgt 48 Hz.
- Außenmaße: 850 mm x 350 mm x 358,2 mm
- Materialstärke: 19 mm (0,75 Zoll)
- Port-Abmessungen: 103,4 mm x 312 mm (Boca) x 523,6 mm (Länge)
Einbauhinweise
Stellen Sie sicher, dass das Gehäuse luftdicht konstruiert ist, mit Ausnahme der vorgesehenen Bassreflexöffnung (Port). Verwenden Sie für den Bau stabiles Holzmaterial mit einer Stärke von 19 mm, um Vibrationen zu minimieren und die strukturelle Integrität bei hohen Schalldruckpegeln zu gewährleisten.
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Gehäusetyp
Verwenden Sie kein geschlossenes Gehäuse (Sealed Box), da dies für dieses Modell nicht empfohlen wird.
Impedanzanpassung
Der Subwoofer verfügt über eine 2+2 Ohm Schwingspule. Stellen Sie sicher, dass Ihr Verstärker für die entsprechende Last stabil ist.
Vor der Verwendung
- Überprüfen Sie den verfügbaren Platz im Fahrzeug für die Gehäuseabmessungen.
- Stellen Sie sicher, dass der Verstärker eine RMS-Leistung von 1250 Watt liefern kann.
- Verwenden Sie 19 mm (0,75 Zoll) starkes Holz für den Gehäusebau.
- Prüfen Sie die Einbautiefe von 180 mm (7 Zoll) vor der Montage.
Technische Daten in der Praxis
- RMS Power Handling
- 1250 Watt - Die kontinuierliche Belastbarkeit, die der Subwoofer dauerhaft verarbeiten kann.
- Frequency Response
- 30Hz-1.7KHz - Der Frequenzbereich, in dem der Subwoofer arbeitet.
- Mounting Depth
- 7 Zoll / 180 mm - Die benötigte Tiefe im Gehäuse für den Einbau.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Schnittzeichnungen und Holz-Zuschnittlisten für ventilierte Gehäuse.
- Die Diagramme zeigen die exakten Positionen der Bassreflexkanäle (Ports) und die Innenmaße.
Modellkompatibilität
- Nicht für geschlossene Gehäuse geeignet.
- Optimiert für ventilierte Gehäuse (Ported Box).
