Der DS18 IXS 12.2D ist ein 12-Zoll-Flach-Subwoofer mit doppelter Schwingspule. Diese Anleitung bietet alle notwendigen technischen Daten für die Installation und den Bau eines passenden Gehäuses. Beachten Sie, dass für eine optimale Leistung ein geschlossenes Gehäuse mit einem Mindestvolumen von 28 Litern (1 ft³) empfohlen wird.
Technische Spezifikationen
- Nenndurchmesser: 12 Zoll (304,8 mm)
- Nennimpedanz: 2+2 Ohm
- RMS-Belastbarkeit: 800 Watt
- Maximale Belastbarkeit: 1600 Watt
- Frequenzgang: 20-600 Hz
- Empfohlene Tiefpass-Trennfrequenz: 80 Hz
- Empfindlichkeit: 85 dB
Thiele-Small-Parameter
Für die präzise Gehäuseberechnung sind folgende Parameter relevant:
- Vas (Äquivalentvolumen): 38 L / 1.34 ft³
- Fs (Resonanzfrequenz): 33 Hz
- Qts (Gesamtgüte): 0.7
- Re (Gleichstromwiderstand): 1.6 + 1.6 Ohm
- Mms (Bewegte Masse): 261.6 g
Einbaumaße
Stellen Sie sicher, dass der Einbauort ausreichend Platz bietet:
- Gesamtdurchmesser: 12,6 Zoll (320 mm)
- Gesamttiefe: 5 Zoll (129 mm)
- Einbautiefe: 4,33 Zoll (110 mm)
- Ausschnittdurchmesser: 10,79 Zoll (274 mm)
Bauanleitung für das Gehäuse
Das empfohlene geschlossene Gehäuse hat ein internes Nettovolumen von 28,3 Litern (1 ft³). Die Außenmaße betragen 650 mm x 350 mm x 177,3 mm bei einer Materialstärke von 15 mm (1/2 Zoll).
Benötigte Holzzuschnitte:
- Oben/Unten (2 Stück): 650 x 177,3 mm
- Vorne/Hinten (2 Stück): 650 x 262 mm
- Links/Rechts (2 Stück): 147,3 x 320 mm
Herstellerinformationen
DS18
Praktische Hilfe
Typische Probleme
Unzureichende Bassleistung
Überprüfen Sie, ob das Gehäusevolumen den empfohlenen 28 Litern entspricht und ob die Impedanz (2+2 Ohm) korrekt am Verstärker angeschlossen ist.
Platzmangel beim Einbau
Der Subwoofer benötigt eine Einbautiefe von 110 mm und einen Ausschnitt von 274 mm. Stellen Sie sicher, dass die Einbautiefe im Fahrzeug vorhanden ist.
Vor der Verwendung
- Prüfen Sie die Impedanz des Subwoofers (2+2 Ohm) und passen Sie diese an Ihren Verstärker an.
- Stellen Sie sicher, dass der Verstärker für die RMS-Leistung von 800 Watt ausgelegt ist.
- Verwenden Sie für das Gehäuse Material mit einer Stärke von 15 mm (1/2 Zoll).
- Achten Sie auf die empfohlene Tiefpass-Trennfrequenz von 80 Hz.
Technische Daten in der Praxis
- RMS Power Handling (800W)
- Die kontinuierliche Belastbarkeit, die der Subwoofer dauerhaft verarbeiten kann.
- Nominal Impedance (2+2 Ohm)
- Der elektrische Widerstand der beiden Schwingspulen; wichtig für die korrekte Verkabelung am Verstärker.
- Mounting Depth (110 mm)
- Die benötigte Tiefe hinter der Montagefläche für den Einbau.
Abbildungen und Diagramme

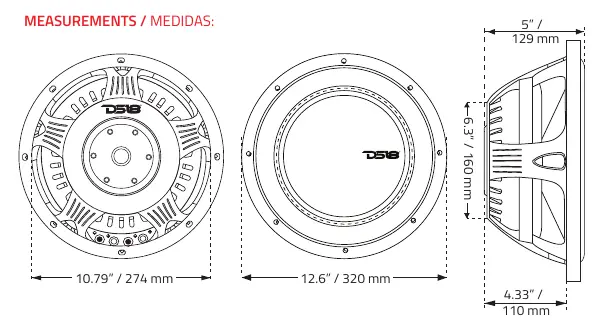

- Die Zeichnungen auf Seite 3 zeigen die physischen Abmessungen des Subwoofers, um die Passgenauigkeit im Fahrzeug zu prüfen.

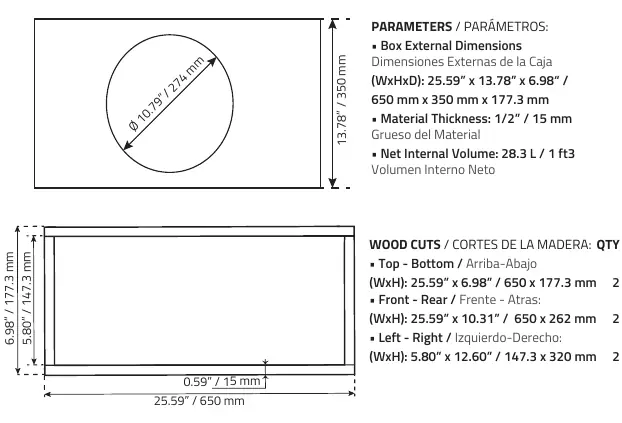

- Die Zeichnungen auf Seite 4 zeigen den Bauplan für ein geschlossenes Gehäuse inklusive der benötigten Holzzuschnitte.
Modellkompatibilität
- Empfohlenes geschlossenes Gehäusevolumen: 28 Liter (1 ft³).
- Nicht für den Betrieb ohne Gehäuse (Free Air) optimiert.
